降雨试验技术规范

1. 检测项目分类及技术要点

降雨试验主要模拟自然降雨环境，评估产品的外壳密封性、防水等级、电气安全、材料耐久性及结构完整性。核心检测项目依据其机理和应用目标分类如下：

1.1 防水等级测试 (IPX3-X6)

• 技术要点：

  • IPX3 / IPX4 (摆管淋雨)：使用摆管或手持喷头，喷孔直径0.4mm或0.8mm。IPX3试验角度为垂直方向±60°或±180°摆动，IPX4为±180°摆动。水流量按IP等级规定（如IPX3约0.07 L/min per hole， IPX4约0.07-10 L/min可变），持续时间通常为10分钟。

  • IPX5 / IPX6 (喷枪冲水)：喷嘴内径分别为6.3mm（IPX5）和12.5mm（IPX6）。试验条件严格：IPX5水流量12.5±0.625 L/min，压力约30kPa，距离2.5-3m，时间至少3分钟；IPX6水流量100±5 L/min，压力约100kPa，距离2.5-3m，时间至少3分钟。需覆盖样品所有可能方向。

  • IPX7 / IPX8 (浸水试验)：虽属防水，常与降雨试验关联。IPX7为短时浸水（0.15-1m水深，30分钟），IPX8为持续潜水，条件由制造商和用户商定。

1.2 环境应力筛选与可靠性试验

• 技术要点：

  • 高温降雨/热雨冲击：在降雨同时或交替施加高温条件，考验材料热胀冷缩下的密封性能。常采用循环方式，如高温保持→降雨冷却→快速返回高温。

  • 冰冻/冻雨试验：模拟降雨后结冰情况。需在降雨后迅速将样品转入低温箱，或在特定气候室内直接进行冻雨模拟，评估结冰对机械结构、移动部件的影响。

  • 盐雾降雨复合试验：交替进行盐雾腐蚀和淡水冲洗，模拟沿海或融雪剂环境，评估材料耐腐蚀性与涂层附着力。

1.3 水力性能与排水能力测试

• 技术要点：

  • 最大降雨强度测试：确定产品或系统（如汽车风挡、建筑外墙、光伏组件）能正常工作的临界降雨强度。通常以毫米/分钟（mm/min）计量，需精确控制雨强均匀性。

  • 排水路径与密封有效性验证：通过添加示踪剂（如荧光染料）或使用导电水，检测内部有无进水及进水路径。试验后立即进行功能检查、内部目视检查和 dielectric withstand test（耐压测试）。

2. 各行业检测范围的具体要求

不同行业因产品使用环境差异，对降雨试验的标准、强度、持续时间有特定要求。

2.1 汽车工业

• 标准：ISO 20653, SAE J994, GB/T 30038, 及各主机厂企业标准。

• 具体要求：

  • 整车淋雨：模拟特大暴雨，雨强可达8-15 mm/min（约对应120-220 L/h·m²）。淋雨房喷嘴布局需保证车身各面（顶部、侧面、前挡风）受雨均匀。试验时间通常为15-30分钟，车内要求无渗漏、滴水。

  • 部件测试：如灯具（IPX5/IPX6）、充电接口（IPX6/IPX7）、线束接插件等需进行针对性喷淋或加压喷水试验。新能源车电池包通常要求达到IP67或更高。

2.2 电工电子产品与户外机柜

• 标准：IEC/EN 60529 (IP代码)， IEC 61010-1, IEC 60068-2-18 (Rb试验)。

• 具体要求：

  • 严格遵循IP等级定义进行测试。对于户外通信机柜、光伏逆变器等，除基础IPX4（防溅）或IPX5/IPX6（防喷水）外，常要求进行带有负荷的循环降雨试验，即设备在通电工作状态下，经受长时间（如数小时）的雨淋循环，以检验其持续运行能力。

2.3 建筑材料与幕墙

• 标准：ASTM E1105, AAMA 501.1, GB/T 21086。

• 具体要求：

  • 动态水密性测试：在幕墙或窗扇样品外侧，通过喷淋网格施加稳定气压差（如正向1500 Pa），同时模拟风速下的降雨（雨强约3.4 L/min·m²或更高）。检测内侧有无渗漏。这是验证设计安装质量的关键试验。

  • 静态渗漏测试：无压力差下的持续喷淋，检查排水系统是否畅通。

2.4 光伏产业

• 标准：IEC 61215, IEC 61730。

• 具体要求：

  • 湿漏电流试验：组件浸入水中或有喷淋条件下，在组件输出端和框架/水之间施加高电压（通常为系统最大电压+1000V），测量泄漏电流，验证绝缘性。

  • 降雨溅射试验：模拟雨水对带有污秽（如盐、灰尘）的组件表面的冲击，评估其对电气绝缘性能的潜在影响。

2.5 轨道交通

• 标准：IEC 61373, EN 60068-2-18。

• 具体要求：

  • 车辆及车载设备需承受高强度、长时间的喷淋。例如，车体底部和设备箱可能要求使用IPX6甚至更高强度的水柱，从多个角度长时间（如30分钟以上）喷淋，模拟高速运行中遭遇暴雨的情形。

3. 检测仪器的原理和应用

降雨试验设备的核心是精确模拟并控制降雨的强度、角度、均匀性和水滴尺寸。

3.1 摆管淋雨装置 (Swing Pipe)

• 原理：在一段弧形管上均匀分布多个直径为0.4mm或0.8mm的喷孔。摆管绕中心轴在±60°、±90°或±180°范围内往复摆动。水由水泵供应，通过流量计和压力表精确控制。样品置于转台上，实现多角度覆盖。

• 应用：主要用于IPX3和IPX4测试，适用于中小型电子电器、灯具、控制面板等。

3.2 喷枪冲水装置 (Nozzle Jet)

• 原理：核心为标准化喷嘴（符合ISO 20653或IEC 60529），内径精准（6.3mm或12.5mm）。高压水泵提供稳定水流，通过调节阀和流量计确保满足标准要求的水流量和压力。通常配备固定支架或机械臂，以保持规定距离和角度。

• 应用：用于IPX5和IPX6测试，适用于需要承受高压水冲洗的设备，如户外摄像头、汽车部件、工业控制器。

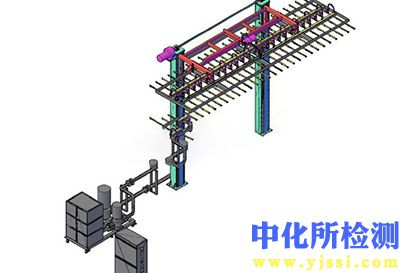

3.3 大型淋雨房/喷雾系统

• 原理：由房体、循环水系统、喷淋系统（顶部和侧面喷淋架）、风速模拟装置、压力控制系统及排水系统组成。喷嘴通常为螺旋式或扇形，通过大规模阵列布置和独立管路控制，实现车身各部位的雨强均匀可调。可集成温度控制，进行热雨循环。

• 应用：整车、大型机柜、集装箱、建筑构件等的防水性能测试和环境可靠性试验。

3.4 滴水试验装置 (Drip Box)

• 原理：通过一个可倾斜的滴水盘（上有多个滴水孔，孔径0.4mm）或振荡管滴水，模拟冷凝或滴水环境。水滴速率可通过针阀调节（如IPX1为1-1.5 mm/min， IPX2为3-3.5 mm/min， 倾斜15°）。

• 应用：主要用于IPX1和IPX2测试，适用于对垂直方向滴水或轻微倾斜滴水敏感的设备。

3.5 关键测量与校准仪器

• 雨强计/降水量筒：用于校准降雨均匀性和强度。通过收集单位时间、单位面积的降水量（mL/cm²·min）进行换算。

• 流量计与压力传感器：实时监控并反馈给控制系统，确保试验条件（水流量、压力）持续符合标准。

• 水滴粒径分析仪：使用激光衍射或高速成像技术，分析水滴的尺寸分布（Dv50等），确保模拟的真实性，尤其在特定气候研究应用中。

• 检漏用水（导电水）与泄漏检测系统：使用去离子水并调节其电导率，当水进入设备内部接触电路时，系统可自动检测电流变化或绝缘电阻下降，实现自动判漏。
