铰接测试技术内容

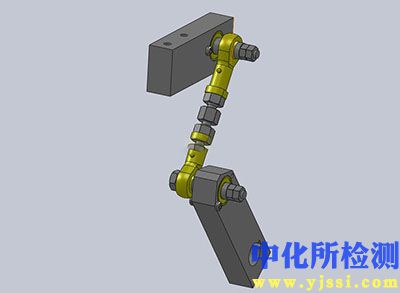

1. 检测项目分类及技术要点

铰接测试主要评估两个或多个部件通过铰链、销轴等连接方式实现相对转动时的性能与可靠性。检测项目可分为以下几类：

1.1 机械性能测试

• 旋转扭矩测试：测量铰链在开启和闭合过程中的扭矩值，评价其平滑度和阻尼效果。要求扭矩曲线平稳，无卡滞或突变。常用测试速率范围为5°/s至90°/s。

• 旋转寿命测试（耐久性测试）：模拟铰链在额定载荷下反复开合直至失效的循环次数。技术要点包括：

  • 载荷设定：依据产品规格施加轴向或径向负载。

  • 运动轨迹与速度：需模拟真实使用工况（如笔记本电脑开合速度为10-20次/分钟，汽车门铰链测试速度更低）。

  • 失效判据：扭矩衰减超过初始值±30%、出现功能丧失、异响、断裂或过度磨损。

• 轴向/径向载荷测试：评估铰链承受沿转轴方向（轴向）或垂直转轴方向（径向）的静载或动载能力。需记录导致永久变形或失效的临界载荷值。

• 刚性/刚度测试：在铰链处于特定开合角度时，施加垂直于旋转平面的力，测量其变形量，计算抗弯刚度。

1.2 环境可靠性测试

• 高低温循环测试：将铰接部件置于-40°C至+85°C（根据应用标准调整）的温度环境中进行循环测试，评估材料膨胀/收缩、润滑性能变化对扭矩和寿命的影响。

• 盐雾测试（耐腐蚀性）：依据中性盐雾（NSS）或醋酸盐雾（AASS）标准，测试铰链金属部件在腐蚀环境后的功能保持性和外观变化。

• 粉尘/异物测试：验证铰链在沙尘等颗粒物侵入后的动作顺畅性。

1.3 功能与安全测试

• 自锁/定位保持力测试：对于多角度定位铰链（如医疗设备支架），测量其在指定角度抵抗外力旋转的能力。

• 过载/破坏性测试：施加远超额定值的扭矩或载荷，确定铰链的极限机械强度和失效模式。

2. 各行业检测范围的具体要求

不同行业因产品功能、安全标准和法规的差异，对铰接测试的要求有显著区别。

2.1 消费电子行业（如笔记本电脑、翻盖手机）

• 寿命要求：笔记本电脑转轴通常需通过20,000至30,000次开合循环测试（依据IEC 61924等标准）；高端商用设备要求可能高达50,000次。

• 扭矩一致性：全程开合扭矩需保持在规定范围内（如0.3 N·m至0.8 N·m），且同批次产品间差异需小于±15%。

• 小型化与轻薄化测试：侧重测试微型铰链在极限尺寸下的材料疲劳强度和耐磨性。

2.2 汽车工业（如车门、扶手箱、座椅铰链）

• 安全与耐久性：车门铰链需满足强制性法规（如中国GB 15086、美国FMVSS 206、欧洲ECE R11），通常要求前门铰链能承受11,000 N以上的纵向载荷和9,000 N以上的横向载荷。寿命测试循环次数高达100,000次以上。

• 环境耐受性：必须通过严苛的温度冲击、盐雾腐蚀（如720小时以上）和振动测试，确保在全生命周期内的可靠性。

• 力矩保持：座椅调节铰链需在长期振动和负载下保持调角力矩，防止座椅自锁失效。

2.3 航空航天

• 极端环境适应性：测试温度范围更宽（如-55°C至+125°C），并考虑低气压、湿热、霉菌等综合环境因素。

• 材料与工艺：广泛使用钛合金、高强度铝合金等轻质材料，测试需关注其特定疲劳特性（S-N曲线）和应力腐蚀开裂倾向。

• 认证标准：严格遵循行业规范（如波音BMS、空客AIMS、SAE AS/EN 9100系列标准）。

2.4 医疗器械（如手术灯臂、病床扶手、可调支架）

• 无菌与清洁：铰链设计需能耐受反复的化学消毒剂清洗，测试其抗腐蚀性和避免液体滞留的结构可靠性。

• 静音与精准定位：要求极低的操作噪音和极高的定位重复精度。测试需量化在不同负载下的角度回弹和位移。

• 安全性：防止意外折叠或滑动，需进行额外的突发载荷安全测试，并符合IEC 60601系列等医疗电气设备安全标准。

3. 检测仪器的原理和应用

铰接测试的核心仪器是多轴伺服控制测试系统，并集成各类传感器和夹具。

3.1 核心仪器：伺服电机驱动扭矩/角度测试系统

• 工作原理：系统由高精度伺服电机、减速机、扭矩传感器、角度编码器及控制单元组成。伺服电机提供精确可控的旋转运动，扭矩传感器（通常基于应变片电桥原理）实时测量转动阻力，角度编码器（光电式或磁性）反馈精确角度位置。控制系统（PLC或工业PC）根据预设程序（角度-时间-速度曲线）驱动运动，并同步采集扭矩、角度、载荷等数据。

• 应用：用于旋转扭矩测试、寿命测试、刚度测试等。可编程实现复杂的多步骤测试（如开合-停顿-反向）。

3.2 关键辅助仪器与传感器

• 六分量力传感器：安装在测试台与夹具之间，可同时测量三个方向的力和力矩，用于复杂的空间受力分析，如车门铰链的多向载荷测试。

• 环境试验箱：集成到测试系统中，为铰接部件提供恒温恒湿、高低温循环、盐雾等测试环境，实现力学性能与环境老化的耦合测试。

• 图像分析系统（DIC或高速摄影）：用于观测和量化测试过程中铰链区域的微观位移、应变分布或异物侵入过程。

3.3 数据采集与分析系统

• 硬件：高采样率（通常>1 kHz）的数据采集卡，确保能捕捉扭矩的瞬时峰值和波动。

• 软件：专业测试软件实现测试序列编辑、实时监控、数据记录与分析。关键分析功能包括：

  • 生成扭矩-角度（T-θ）关系曲线。

  • 计算扭矩峰值、谷值、平均值、衰减率。

  • 统计寿命测试中扭矩值随循环次数的变化趋势。

  • 进行失效分析和统计过程控制（SPC）。

3.4 应用要点

• 夹具设计：定制化的夹具是测试成功的关键，必须确保被测铰链的安装方式能精确模拟其实际装配状态和受力条件，且不对其产生额外的约束或预载荷。

• 校准：扭矩传感器、力传感器和测角系统必须定期（通常每年）依据国家或国际标准（如ISO 6789、JJG 1103）进行溯源校准。

• 测试标准遵循：所有测试参数的设定（速度、载荷、循环次数、环境条件）应严格遵循或引用相关的国际、国家或行业标准（如ISO、ASTM、IEC、SAE、GB等）。
