弯曲应力测试技术内容

弯曲应力测试是评估材料、构件或完整结构在承受横向载荷时力学性能的关键方法，核心在于测定其抗弯强度、弯曲弹性模量、最大挠度及载荷-位移曲线，以评判其抵抗弯曲变形和断裂的能力。

1. 检测项目分类及技术要点

1.1 静态弯曲测试

• 三点弯曲测试：

  • 技术要点：试样置于两个支撑辊上，加载辊在中间施压。计算简单，但试样中部承受最大弯矩和剪应力。跨距与厚度比通常需大于16:1（如塑料测试标准ASTM D790），以最小化剪切效应。适用于均质材料。

  • 关键公式：抗弯强度 σ_f = (3FL) / (2bd²)，其中F为最大载荷，L为跨距，b、d分别为试样宽度和厚度。

• 四点弯曲测试：

  • 技术要点：两个加载点对称分布，在加载点之间形成纯弯曲段（剪力为零）。能更真实反映材料在均匀弯矩下的性能，常用于陶瓷、复合材料及结构梁的测试。

  • 关键公式：抗弯强度 σ_f = (Fa) / (bd²)（对于两点加载距离a相等的情况）。

1.2 动态/疲劳弯曲测试

• 技术要点：对试样施加循环交变弯曲应力，测定其疲劳寿命（S-N曲线）和疲劳极限。需精确控制载荷振幅、频率（通常≤100Hz以避免过热）和应力比（R）。重点监测裂纹萌生与扩展。

1.3 测试技术要点

• 试样制备：确保尺寸精确、边缘无缺口，加工方向需记录。复合材料需注明铺层方向。

• 加载速率控制：根据材料标准（如金属ISO 7438，塑料ASTM D790）选择应力速率或应变速率，速率显著影响结果，尤其对速率敏感材料（如聚合物）。

• 支撑与加载辊：需防止对试样产生压痕或额外约束，通常使用可自由转动的辊座，并匹配试样曲率。

• 挠度测量：推荐使用非接触式激光位移计或接触式引伸计直接测量试样中部挠度，优于使用作动器位移。

• 数据采集：同步采集载荷、位移、应变（常在试样拉伸和压缩表面贴应变片），直至试样断裂或达到规定挠度。

2. 各行业检测范围的具体要求

2.1 金属材料（参照GB/T 1449、ISO 7438）

• 范围：铸件、锻件、型材及热处理后部件。

• 要求：重点测定规定非比例弯曲应力（σ_pb）、抗弯强度（σ_bb）及最大挠度。铸铁等脆性材料常进行弯曲测试代替拉伸。试样通常为矩形长条，表面粗糙度Ra≤1.6μm。加载速率通常较低（如1-10 mm/min）。

2.2 高分子材料与塑料（参照ASTM D790、ISO 178）

• 范围：注塑件、板材、管材及增强塑料。

• 要求：区分挠度小的刚性材料（测量破坏强度）和挠度大的非刚性材料（测量规定挠度下的应力）。温湿度预处理至关重要（如23±2°C，50±10%RH下处理40小时以上）。测试速率分A法（低速，1-10 mm/min）和B法（高速，100-1000 mm/min）。

2.3 陶瓷与脆性材料（参照ASTM C1161、ISO 14704）

• 范围：结构陶瓷、功能陶瓷、涂层。

• 要求：因材料分散性大，需较大样本量（通常≥10个）。试样边缘需精细研磨抛光以消除应力集中源。多采用四点弯曲以获得均匀应力区。测试中需使用专用夹具防止局部压碎，并常在惰性环境中进行以避免环境辅助裂纹扩展。

2.4 复合材料（参照ASTM D7264、GB/T 1449）

• 范围：碳纤维/玻璃纤维增强聚合物（CFRP/GFRP）层合板、夹芯结构。

• 要求：必须考虑各向异性，沿不同纤维方向（0°、90°、±45°）分别测试。需记录失效模式（如分层、纤维断裂、基体开裂）。对于夹芯结构，需评估面板剥离和芯材剪切失效。

2.5 土木建筑（参照GB/T 50081、ASTM C78）

• 范围：混凝土梁、砌体、钢筋、结构用木材。

• 要求：混凝土常进行标准三点弯曲测试获得抗折强度，是质量控制关键指标（试件标准尺寸150×150×550mm）。木材测试需区分径向和弦向加载。大型结构件可能进行足尺测试，需遵循相关建筑规范。

2.6 电子行业

• 范围：PCB（印刷电路板）、硅片、柔性显示材料、引线键合。

• 要求：趋向于微尺度弯曲测试（如芯片引脚）。PCB常测试其剥离强度和抗弯性，关注弹性恢复。对脆性电子材料（硅片）常采用环-环或球-环等双轴弯曲以更真实模拟应力状态。

3. 检测仪器的原理和应用

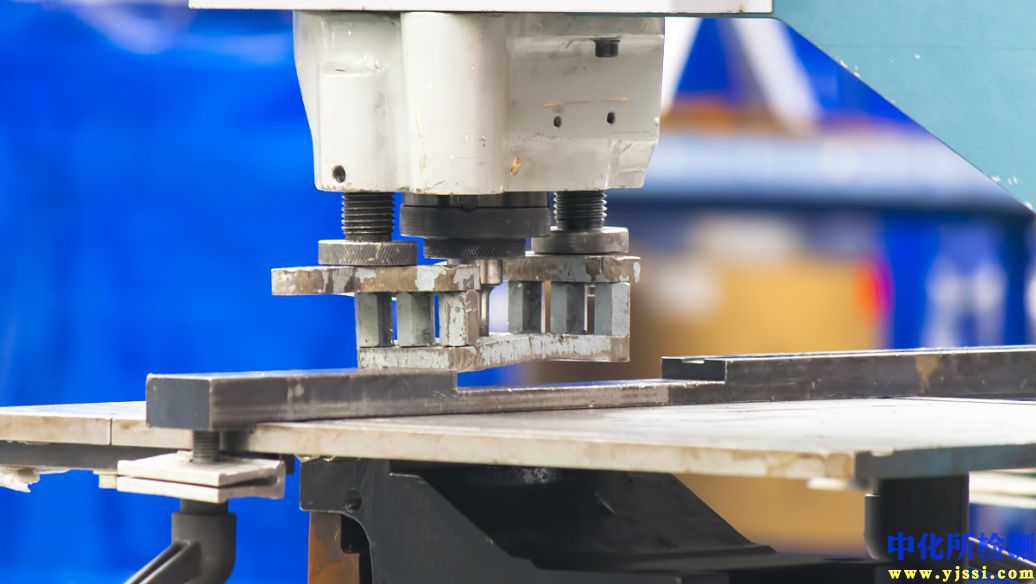

3.1 万能材料试验机（核心设备）

• 原理：采用伺服液压或电机驱动滚珠丝杠系统，对试样施加精确可控的位移或力。闭环反馈系统确保载荷和位置控制精度。

• 应用：执行静态三点、四点弯曲及低频疲劳弯曲测试。配备高精度载荷传感器（精度通常达±0.5% FS）和夹具。

3.2 动态机械分析仪（DMA）

• 原理：对试样施加小幅振荡弯曲力（单、双或三点弯曲模式），测量材料的储能模量（刚度）、损耗模量（阻尼）和损耗因子随温度、频率的变化。

• 应用：主要用于高分子材料、粘弹性材料的动态热机械性能表征，如玻璃化转变温度测定。

3.3 应变测量装置

• 电阻应变片：直接粘贴于试样表面，测量局部微应变，精度高（可达±1με），用于验证理论应变分布和测定精确的弯曲弹性模量。

• 非接触式视频引伸计/数字图像相关（DIC）系统：通过追踪试样表面散斑图案的变形，全场测量位移和应变场。尤其适用于非均匀材料、裂纹尖端场分析或高低温等恶劣环境。

3.4 专用弯曲疲劳试验机

• 原理：通常采用旋转弯曲（如悬臂梁式）或共振式原理。旋转弯曲通过电机驱动试样旋转，使其横截面各点承受对称循环应力。

• 应用：高效生成金属材料的S-N曲线，广泛应用于轴类、弹簧等零件的疲劳性能评估。

3.5 显微/纳米力学测试系统

• 原理：在光学显微镜或扫描电镜（SEM）腔内集成精密压痕/弯曲装置，使用微型探针对微梁、薄膜或纤维施加弯曲力并测量其响应。

• 应用：评估MEMS器件、薄膜涂层、单根纤维或生物组织的微观弯曲力学性能，力分辨率可达nN级。
