抗雪压试验技术内容

抗雪压试验是通过模拟自然积雪或施加等效均布/非均布荷载，评估建筑物、构筑物及其组件在雪荷载作用下的结构安全性、变形性能及耐久性的标准化检测方法。

1. 检测项目分类及技术要点

• 1.1 结构构件与整体结构试验

  • 技术要点：重点关注极限承载力、变形（挠度、侧移）、失稳模式及残余变形。试验通常进行至设计荷载的1.25-1.5倍或结构破坏。需实时监测关键截面的应变和位移。对于整体结构（如轻型钢结构房屋），还需评估节点连接性能、整体倾覆稳定性以及局部屈曲情况。

  • 关键数据：弹性工作阶段荷载-变形曲线、塑性铰形成顺序、破坏荷载值、最大允许挠度（通常为跨度的1/250至1/200）。

• 1.2 屋面系统与围护结构试验

  • 技术要点：评估屋面覆盖材料（金属板、瓦片、卷材）、支撑体系（檩条、覆面板）及连接件（固定座、扣件）的综合性能。包括静态加载试验和反复加载（模拟积雪滑移或部分融化）试验。重点检测气密性、水密性是否在荷载下失效，以及材料的断裂、连接松脱、支撑失稳等问题。

  • 关键数据：面板跨中挠度、固定件拔出强度、密封处渗漏临界荷载、反复加载后的永久变形量。

• 1.3 材料与组件性能试验

  • 技术要点：针对构成屋面的单一材料（如保温板、防水膜）或组件（如天窗、采光顶、太阳能支架）进行测试。测定其在雪压下的抗弯强度、抗剪强度、局部承压能力及疲劳性能。

  • 关键数据：材料弹性模量、屈服强度、极限强度；组件刚度退化曲线。

• 1.4 积雪分布系数验证试验

  • 技术要点：通过风洞试验或数值模拟结合局部加载，验证复杂屋面造型（如穹顶、双坡、多跨屋面）在风作用下的不均匀积雪分布（如屋檐、天沟处的积雪堆积）。荷载施加需符合规范中规定的非均匀分布模式。

  • 关键数据：不同区域的实际荷载分布系数与设计值的对比。

2. 各行业检测范围的具体要求

• 2.1 建筑工程

  • 依据标准：主要参照GB 50009《建筑结构荷载规范》中雪荷载章节，以及GB/T 50152《建筑结构荷载试验标准》。要求根据建筑物所在地50年或100年一遇的基本雪压、屋面形式、采暖情况等确定试验荷载值。

  • 具体要求：对于大跨度空间结构（网架、索膜）、轻型门式钢架、寒冷地区建筑屋面，必须进行抗雪压验算或实体试验。试验荷载应考虑全跨均匀分布、半跨不均匀分布等多种工况。

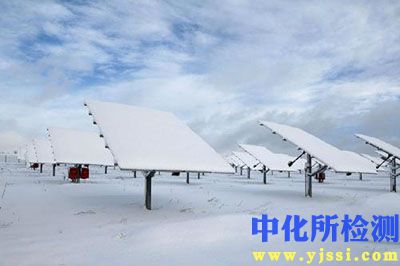

• 2.2 光伏行业

  • 依据标准：IEC 61215（地面用光伏组件）、IEC 62782（光伏组件动态机械载荷测试）及ASCE/SEI 7中对光伏阵列的雪荷载规定。

  • 具体要求：测试对象包括光伏组件本身及其安装系统（支架、夹具）。试验需模拟长期静态积雪荷载（通常为5400Pa或根据项目地点定制）和风致非均匀积雪。要求加载后无电池片隐裂、玻璃破裂、绝缘失效，最大变形量不超过组件厚度的1.5%，且功率衰减不超过规定限值。支架系统需测试其抗滑移、抗倾覆能力。

• 2.3 汽车行业（车辆顶盖）

  • 依据标准：SAE J1100（汽车尺寸标准）、企业级标准。

  • 具体要求：评估车辆顶盖（特别是全景天窗、玻璃车顶）在积雪下的变形和密封性能。通常施加与车顶面积等效的均布荷载（如1.5倍车重），检测天窗框架变形、玻璃应力、排水系统功能及是否发生漏水。重点关注动态关闭/开启功能在加载后的可靠性。

• 2.4 通信与电力行业

  • 依据标准：YD/T 5131《移动通信工程钢塔桅结构设计规范》、GB 50135《高耸结构设计规范》。

  • 具体要求：针对通信塔桅、变电站构架、输电线路杆塔等，着重评估其在高海拔、多雪地区的雪荷载与风荷载组合作用下的稳定性。试验常针对局部薄弱构件（如天线支架、平台）进行，荷载需考虑覆冰积雪的联合作用。

3. 检测仪器的原理和应用

• 3.1 加载系统

  • 气压囊/水囊加载系统：

    • 原理：在测试屋面或构件上方覆盖特制气囊，通过充入压缩空气或水，产生均匀的垂直压力。压力通过精密压力调节阀和传感器控制。

    • 应用：最适合于水平或缓坡屋面整体测试，能精确模拟大面积均布雪荷载，对结构无反作用力影响。

  • 配重块加载（沙袋、砝码）：

    • 原理：直接放置已知质量的配重块，通过重量产生荷载。

    • 应用：适用于小尺寸组件、局部区域验证或标准实验室测试。简单可靠，但效率低，难以实现复杂分布，且对轻型结构可能产生局部挤压。

  • 液压/电液伺服作动器及反力架系统：

    • 原理：通过多个正规的液压或电动作动器，配合刚性反力架，实现对测试面不同区域的点加载。通过力或位移闭环控制，可编程模拟各种非均布荷载。

    • 应用：主要用于复杂空间结构、大型构件在实验室内的精细化测试，可精确复现积雪不均匀分布、局部堆积等工况。

  • 真空吸附加载系统：

    • 原理：在试件下方创建密闭空间并抽真空，利用大气压差对试件表面施加均匀压力。

    • 应用：特别适用于平板状试件（如光伏组件、玻璃面板）的快速、高精度均布加载。

• 3.2 测量与数据采集系统

  • 力传感器：串联在作动器或置于加载垫下，直接测量施加的荷载值，精度通常优于±0.5% FS。

  • 位移/变形传感器：

    • 线性可变差动变压器（LVDT）：用于高精度测量点位移（如挠度）。

    • 激光位移传感器：非接触测量，适用于表面动态变形扫描。

    • 应变片/应变花：粘贴于结构关键部位（应力集中点、焊缝附近），测量局部微应变，通过材料应力-应变关系推算应力。

  • 光学测量系统（DIC）：

    • 原理：通过双目或多目相机追踪试样表面散斑图案的移动，重建全场三维形变和应变场。

    • 应用：用于捕捉复杂结构的全场变形、裂纹萌生与扩展，弥补点式测量的不足。

  • 数据采集仪：高速同步采集来自所有传感器的模拟或数字信号，记录荷载-变形-应变全过程数据，并实时显示曲线。
