直线度检测技术

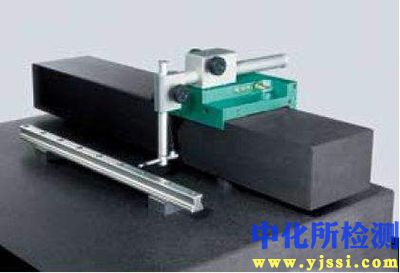

直线度检测是几何量计量领域的基础项目之一，用于评估实际线（如直线导轨、轴类母线、结构棱边）相对于理想直线的偏离程度。其本质是测量被测要素上各点到一条基准直线的最大偏移量。

1. 检测项目分类及技术要点

直线度误差的评定方法主要分为两类：给定平面内的直线度和任意方向上的直线度。

1.1 给定平面内的直线度
适用于被测直线仅在一个特定平面（如垂直面、水平面）内进行评定的情况。

• 技术要点：

  • 基准建立：通常以两端点连线、最小二乘中线或符合最小条件的理想直线作为评定基准。

  • 数据处理：采用“最小区域法”评定误差值最为严谨，其判据为“两高夹一低”或“两低夹一高”，即两条平行直线包容实际测量点时，至少有三个高低相间的点分别与两直线接触。误差值为两平行直线间的垂直距离。

  • 采样要求：测点需沿被测直线等距或根据特征布点，采样密度应足以反映曲线的真实波动。

1.2 任意方向上的直线度（空间直线度）
适用于评价圆柱体轴线等空间直线元素，误差带是一个圆柱体。

• 技术要点：

  • 基准建立：基准为空间最小二乘中线或最小区域圆柱的轴线。

  • 数据处理：将空间各横截面中心点的坐标进行拟合，求出最小包容圆柱的直径，此直径即为直线度误差值。计算复杂，通常依赖专业软件。

  • 截面测量：需在被测长度方向测量多个横截面，并提取各截面的中心坐标。

通用技术要点：

• 环境控制：温度是首要影响因素，检测应在（20±2）℃的恒温条件下进行，并保证被测件与仪器等温。

• 阿贝原则：测量轴线应置于被测线的延长线上，若不可避免偏离，需对因导轨角运动产生的阿贝误差进行修正。

• 滤波：根据测量要求设置合适的滤波波长（如机械滤波或数字滤波），以分离表面粗糙度、波纹度与形状误差。

2. 各行业检测范围的具体要求

直线度公差要求差异巨大，通常与工件尺寸和功能紧密相关。

• 精密机床与导轨制造业：

  • 检测范围：长度从数百毫米至数十米。

  • 要求：属于最高精度等级。例如，高精度数控机床滚动导轨的直线度要求通常优于 1-3 μm/m，全程直线度要求可达 5-15 μm。要求检测全程轮廓，并给出斜率变化。

• 半导体与光刻设备制造业：

  • 检测范围：长度通常在1米以内，但对超短距离的局部直线度有极端要求。

  • 要求：顶尖精度。硅片台、掩模台运动轴的直线度误差常要求亚微米级（< 0.1-0.5 μm），甚至纳米级。对高频误差（波纹度）控制极为严格。

• 大型装备与航空航天：

  • 检测范围：长度可达几十米，如飞机翼梁、火箭箭体结构、大型船舶龙骨。

  • 要求：精度相对较低但尺度巨大。例如，大型机床床身导轨直线度要求可能在 10-30 μm/m，全程累计误差允许在 0.1-0.5 mm 量级。重点在于保证大跨度下的连续基准和温漂补偿。

• 钢铁与轧制工业：

  • 检测范围：连续对板材、型材、管材进行在线检测。

  • 要求：属于动态、非接触检测。例如，热轧钢板的直线度（翘曲）允许值通常在 1-5 mm/m（即I-Units）。检测速度极快，要求系统具备实时反馈控制能力。

• 汽车工业：

  • 检测范围：发动机缸体/缸盖结合面、曲轴/凸轮轴轴颈母线、车身关键结构件。

  • 要求：精度中等，但追求高效率。例如，缸盖密封面的直线度公差通常为 10-15 μm 全程。普遍采用自动化综合测量机进行检测。

3. 检测仪器的原理和应用

3.1 传统几何光学仪器

• 自准直仪：

  • 原理：利用光学自准直原理。内置分划板十字线发出的光经反射镜返回成像，若反射镜倾角变化，返回像点位置移动，移动量对应角度变化。通过等距逐段测量角度，积分得到直线度轮廓。

  • 应用：高精度短距离（通常<5m）测量，如精密导轨、平板检定。精度可达0.2角秒（约1 μm/m）。对导轨局部微观起伏敏感。

• 水平仪（电子水平仪）：

  • 原理：基于重力基准，测量相对于水平面的倾角变化。电子水平仪采用电容或电感传感器将倾角转换为电信号。

  • 应用：尤其适用于大型设备安装调平和中长距离（可达数十米）的水平方向直线度测量。将桥板移动的倾角读数累积，得到直线度。精度通常在0.01 mm/m量级。

3.2 激光测量系统

• 激光干涉仪（直线度干涉镜组）：

  • 原理：利用激光的干涉原理。直线度干涉镜将激光束分为参考光束和测量光束，测量光束位置的变化会导致与参考光束的光程差改变，干涉条纹移动，从而测得侧向位移。

  • 应用：长度和直线度的绝对测量基准，精度最高（可达0.1 μm/m 以上）。用于校准其它仪器、超高精度机床和坐标测量机的验收。对环境（温度、气压、气流）极为敏感。

• 激光准直仪（如PSD型、CCD型）：

  • 原理：发射稳定的可见激光束作为光学基准直线。使用位置敏感探测器（PSD）或面阵CCD相机探测光斑中心位置，直接读出相对于激光束的偏移量。

  • 应用：中长距离（可达几十米）的快速、连续测量，适用于大型结构安装、飞机机身对中等。PSD系统分辨率可达0.1 μm，但测量精度受大气湍流和温梯度影响较大。

3.3 基于坐标的测量系统

• 坐标测量机：

  • 原理：在三维空间内，通过测头接触被测线上多个点，获取各点的精确坐标值，再用软件按最小条件或最小二乘法计算直线度误差。

  • 应用：适用于形状复杂的中小型工件，可方便测量任意方向直线度。测量不确定度与CMM精度相关，通常为微米级。

• 激光跟踪仪：

  • 原理：通过跟踪镜跟随靶镜运动，实时测量靶镜的空间极坐标（角度和距离），转化为三维坐标。

  • 应用：超大尺寸工件（如飞机、风电叶片）空间直线度的现场测量。测量距离可达数十米，单点坐标测量精度在±10 μm/m 左右，需通过多站位测量提高精度。

3.4 专业在线检测设备

• 非接触光学扫描仪：

  • 原理：采用激光三角测距法或线结构光扫描技术，快速获取被测轮廓的密集点云。

  • 应用：对轧制材料（板材、管材）进行高速在线直线度（平直度）测量，实时反馈给控制系统进行调整。

仪器的选择取决于测量长度、精度要求、环境条件、效率及预算。高精度静态测量多采用激光干涉仪或自准直仪；大型现场测量多用激光跟踪仪或电子水平仪；在线过程控制则采用专用的非接触扫描系统。
