磨削分析技术内容

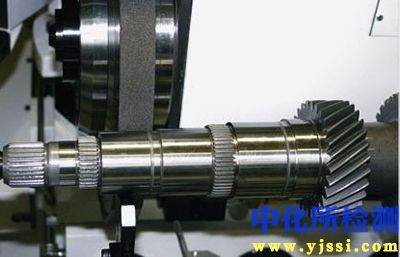

磨削分析是通过系统性的检测与评估，确保经磨削加工的工件在尺寸精度、形位公差、表面完整性和材料性能等方面符合设计要求的关键技术过程。其核心在于定量化表征磨削效果，并追溯工艺参数的合理性。

1. 检测项目分类及技术要点

磨削分析检测项目可分为四大类，每类包含具体的技术指标与要点。

1.1 几何精度检测

• 尺寸精度：

  • 技术要点： 使用高精度量仪（如千分尺、电感测微仪）在恒温条件下对直径、长度、厚度等线性尺寸进行多点测量。需考虑磨削后的工件温升导致的测量误差，通常要求工件与测量环境等温。

  • 关键指标： 尺寸偏差、尺寸一致性（极差、标准差）。

• 形状与位置公差：

  • 技术要点：

    • 圆度/圆柱度： 使用圆度仪或坐标测量机（CMM）在精密旋转工作台上测量。采样点需足够密集，以识别棱圆、椭圆等误差。

    • 直线度/平面度： 使用激光干涉仪、电子水平仪或CMM。测量时需排除工件自重变形的影响，采用合理的支撑方式。

    • 平行度/垂直度/同轴度： 主要依靠CMM进行空间点采集与基准拟合计算。检测关键在于基准元素的精确建立与采样策略。

  • 关键指标： 各形位公差的实测值（如圆度≤0.5μm）。

1.2 表面粗糙度与纹理检测

• 二维粗糙度（Ra, Rz, Rq）：

  • 技术要点： 使用接触式轮廓仪（金刚石针尖半径2μm）或共聚焦白光干涉仪进行测量。需规范截止波长（λc）和评价长度（通常为5倍取样长度），以分离波纹度与粗糙度成分。测量方向应垂直于磨削纹理方向。

  • 关键指标： Ra（算术平均偏差，常用范围0.1-1.6μm）、Rz（最大高度）。

• 三维表面形貌（Sa, Sz, Sdr）：

  • 技术要点： 采用白光干涉仪或原子力显微镜（AFM）获取三维点云数据。Sa为三维算术平均高度，Sdr为界面扩展面积比，能更全面反映表面的磨损、划痕和磨粒切痕分布。

  • 关键指标： Sa、Sdr、表面纹理的方向性分析。

• 表面缺陷：

  • 技术要点： 目视检查结合显微镜（光学或电子显微镜）。重点检测烧伤（氧化色）、裂纹（常采用酸蚀法或磁粉探伤）、振纹（颤振痕迹）和毛刺。

  • 关键指标： 烧伤等级、裂纹深度与长度、振纹的波长与幅度。

1.3 表层材料性能检测（表面完整性核心）

• 显微组织与相变：

  • 技术要点： 垂直于磨削表面制备金相试样，采用光学显微镜（OM）或扫描电镜（SEM）观察。通过侵蚀（如硝酸酒精腐蚀钢件）显示白层（未回火马氏体）、暗层（过度回火层）以及晶粒变形流线。

  • 关键指标： 变质层深度、白层厚度（通常要求<5μm）、晶粒变化。

• 显微硬度与硬度梯度：

  • 技术要点： 使用显微维氏硬度计（载荷通常为0.1-1kgf），从表面至心部以固定间隔（如10μm）打点测量，获得硬度-深度曲线。软化工件表面可能出现过回火软层，硬化材料可能出现二次硬化层。

  • 关键指标： 表面硬度、硬化/软化层深度、心部硬度。

• 残余应力：

  • 技术要点：

    • X射线衍射法（最常用）： 基于布拉格定律，通过测量晶面间距变化计算应力。可测定表面及电解抛光逐层剥离后的亚表层应力分布。主要检测宏观残余应力。

    • 其它方法： 中子衍射法（可测深层应力）、拉曼光谱法（用于非金属材料）。

  • 关键指标： 表面残余应力值、最大压/拉应力值及其深度、应力分布曲线。理想状态为表面呈压应力分布。

1.4 磨削工艺过程监测

• 磨削力/功率： 使用测力仪在线监测，分析切向力与法向力比值，用于判断砂轮锐利度、烧伤风险。

• 声发射（AE）： 监测磨削过程中的高频应力波，敏感识别砂轮磨粒破碎、工件裂纹产生等事件。

• 磨削温度： 采用半人工热电偶或红外热像仪（非接触）估算磨削弧区温度，预防热损伤。

2. 各行业检测范围的具体要求

不同行业因工件服役条件差异，对磨削分析的侧重点和容限有明确区别。

2.1 航空航天领域

• 核心要求： 确保高可靠性、抗疲劳性能。

• 具体规范：

  • 材料： 高温合金、钛合金、高强度钢。

  • 重点检测项： 残余应力（要求表面为稳定的压应力层，深度可达50-100μm）、严禁烧伤与微观裂纹、严格控制粗糙度Ra（通常<0.4μm）以降低疲劳源。

  • 标准依据： 广泛遵循AMS、SAE等标准，如SAE J424要求对高应力部件进行100%的表面完整性检查。

2.2 汽车制造业（动力总成为核心）

• 核心要求： 高耐磨性、低摩擦、长寿命与大批量一致性。

• 具体规范：

  • 典型零件： 曲轴轴颈、凸轮轴、变速箱齿轮、喷油嘴。

  • 重点检测项：

    • 曲轴/凸轮轴： 严格的圆度（≤2μm）和波纹度控制，保证油膜润滑；要求无螺旋形磨削纹路。

    • 喷油嘴： 纳米级表面粗糙度（Ra<0.1μm）及精确的边线轮廓，使用白光干涉仪检测。

    • 齿轮齿面： 除粗糙度外，需检测磨削后的齿形、齿向误差，防止磨削裂纹影响接触疲劳强度。

  • 标准依据： 遵循ISO、DIN及各大主机厂企业标准（如VW、GM标准）。

2.3 精密轴承与机床工具行业

• 核心要求： 极高的几何精度、运行平稳性与尺寸稳定性。

• 具体规范：

  • 材料： 高碳铬轴承钢（如GCr15）、陶瓷。

  • 重点检测项：

    • 轴承套圈/滚子： 圆度要求可达0.1μm级别，粗糙度Ra≤0.02μm（超精加工后）。需严格控制残余奥氏体含量及磨削变质层。

    • 机床主轴/导轨： 纳米级的直线度、平面度，要求极低的残余应力以避免长期使用中的变形。

  • 标准依据： 主要依据ISO 1101（几何公差）、ABMA（美国轴承制造商协会）标准。

2.4 刀具与模具行业

• 核心要求： 高硬度、高锋利度、高韧性及抗崩刃性能。

• 具体规范：

  • 材料： 硬质合金、高速钢、聚晶金刚石（PCD）。

  • 重点检测项： 刃口半径（要求达几微米甚至亚微米级，需用SEM或AFM检测）、刃口微观缺口的检测、表面是否因磨削过热导致硬质合金钴粘结相流失。对于模具，侧重型面轮廓精度与无镜面抛光纹理。

  • 标准依据： 遵循ISO 13399（刀具数据表示）及相关行业检测规范。

3. 检测仪器的原理和应用

3.1 坐标测量机（CMM）

• 原理： 通过探针（接触式或光学式）在三维直角坐标系中探测工件表面点，通过软件计算几何元素及其相互关系。

• 磨削分析应用： 用于复杂轮廓、位置公差、自由曲面的高精度检测。如涡轮叶片型线、模具三维型腔的检测。精度可达（0.5+L/500）μm级别。

3.2 白光干涉仪/光学轮廓仪

• 原理： 利用白光相干性，当光束分束后分别从参考镜和样品表面反射，重组后产生干涉条纹。通过垂直扫描，提取每个像素点的最高干涉对比度位置，重建三维表面形貌。

• 磨削分析应用： 非接触式快速测量三维粗糙度（Sa）、微观划痕、磨削纹理方向、振纹分析以及微小刃口的轮廓测量。垂直分辨率可达0.1nm。

3.3 X射线衍射残余应力分析仪

• 原理： 基于X射线入射到材料晶格发生衍射，当存在应力导致晶格畸变时，衍射角（2θ）发生偏移。通过测量多个ψ角下的衍射角，利用sin²ψ法计算残余应力。

• 磨削分析应用： 定量测定磨削表面及亚表层的残余应力分布，是评估磨削热-机械损伤、预测工件疲劳寿命的关键设备。

3.4 扫描电子显微镜（SEM）

• 原理： 利用聚焦电子束扫描样品表面，激发出二次电子、背散射电子等信号，经探测器接收放大成像。可配备能谱仪（EDS）进行成分分析。

• 磨削分析应用： 观察磨削表面的微观形貌（磨粒切痕、材料粘附、微裂纹）、断面上的变质层结构、以及进行微区成分分析，判断材料相变或氧化。

3.5 圆度仪/形状测量仪

• 原理： 工件精密回转，高精度电感测头接触工件表面，记录径向变化量。通过传感器采集的数据，经滤波和最小二乘法评定圆度、圆柱度等形状误差。

• 磨削分析应用： 专门用于旋转对称工件（轴、孔、球）的极高精度形状误差分析，能有效分离圆度误差与谐波成分，是轴承、精密主轴制造的必备仪器。
