抗摔测试技术内容

抗摔测试，即坠落测试，是通过模拟产品在运输、使用或意外情况下发生的跌落撞击，评估其结构完整性、功能可靠性和内部组件耐受性的标准化试验方法。其核心目标是量化产品的机械鲁棒性，为设计改进、质量控制和标准符合性提供数据支撑。

1. 检测项目分类及技术要点

抗摔测试主要依据跌落姿态、冲击表面及测试顺序进行分类，技术要点如下：

1.1 自由跌落测试

• 定义：测试样品在无任何约束条件下，从预设高度自由坠落到规定冲击表面上。

• 技术要点：

  • 跌落姿态：通常覆盖产品最脆弱或最可能撞击的姿态，如面跌落、棱跌落、角跌落。需根据产品重心、结构不对称性确定。

  • 释放机制：需确保释放瞬间无初始旋转或推力，常用快速释放夹具、电磁吸盘或气动夹持装置。

  • 高度设定：基于产品重量、使用环境（如手持设备、运输包装）及标准要求精确设定。高度公差通常控制在±10mm内。

  • 重复次数：每姿态通常进行多次（如2-10次），以评估累积损伤效应。

1.2 重复跌落测试

• 定义：在固定高度或阶梯增加/降低的高度下，对样品进行连续多次跌落，直至出现功能失效或结构损坏。

• 技术要点：

  • 失效判据：明确定义功能失效（如电性能中断、显示异常）和结构失效（如壳体破裂、铰链脱离）的判定标准。

  • 自动化工装：常使用滚筒式或六角鼓式跌落测试机，实现样品姿态的随机或序列化循环跌落。

  • 监测：需在测试间歇或过程中进行功能检查，记录首次失效和完全失效时的跌落次数。

1.3 定向冲击测试（抛掷测试）

• 定义：模拟产品被抛出或受到高速冲击的场景，通常使用摆锤或弹射装置赋予其初速度后撞击目标。

• 技术要点：

  • 冲击速度与能量：重点控制冲击瞬间的速度和动能，通常高于自由跌落。

  • 撞击面：可能为刚性平面、边缘或专用冲击头（如半球状）。

  • 夹具设计：需保证样品在加速阶段稳固，在撞击瞬间无约束，以模拟真实抛掷动力学。

1.4 包装跌落测试

• 定义：评估带包装的产品承受跌落的能力，重点保护产品在物流环节的安全。

• 技术要点：

  • 顺序：通常遵循“角-棱-面”的顺序进行跌落，以模拟最严苛的冲击传递路径。

  • 预处理：包装常需进行温湿度预处理（如-18°C至50°C，特定湿度），以模拟实际仓储运输环境。

  • 评估：测试后检查包装破损情况，并对内部产品进行外观、功能完整性的检验。

2. 各行业检测范围的具体要求

不同行业因产品特性、使用场景和标准体系差异，对抗摔测试的要求显著不同。

2.1 消费电子（如智能手机、平板电脑、可穿戴设备）

• 标准依据：IEC 60068-2-31， GB/T 2423.8， 及各企业标准（常高于行业标准）。

• 具体要求：

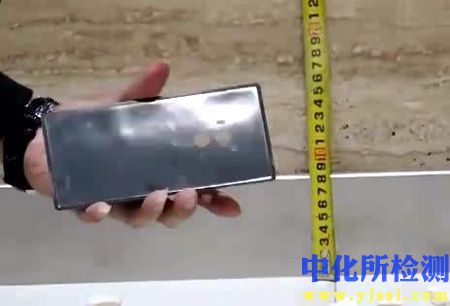

  • 跌落高度：常见为0.5m至1.5m。手机多针对混凝土地面，从1.0m至1.5m高度进行多姿态跌落。

  • 跌落表面：通常为至少50mm厚的刚性光滑混凝土地面，或覆盖标准油毡木地板、钢板等。

  • 测试量：每样品通常进行数十次至上百次跌落（覆盖所有面、棱、角）。

  • 功能检查：测试前后及过程中需全面检查外观、结构、显示、触摸、摄像头、按钮、连接器、无线性能及防水密封（若适用）。

2.2 工业及军用设备

• 标准依据：MIL-STD-810G Method 516.8， IEC 60068-2-32。

• 具体要求：

  • 跌落高度：依据设备重量和运输/使用环境严酷等级设定。例如，便携式军用设备可能要求从1.2m高度跌落至硬质地面。

  • 测试表面：通常为铺有2英寸厚胶合板的混凝土基座，或钢质表面。

  • 包装测试：强调带运输容器的跌落，高度根据包装重量确定（如重量≤100lbs，高度可达48英寸）。

  • 工作状态：部分测试要求设备在通电工作状态下进行跌落。

2.3 汽车电子及零部件

• 标准依据：ISO 16750-3， USCAR-2， 各主机厂企业标准。

• 具体要求：

  • 测试分类：分为部件级（如ECU、传感器）和整车级（模拟车辆驶过路坑等冲击）。

  • 冲击脉冲：除自由跌落外，更多使用冲击试验台模拟半正弦、后峰锯齿波等特定冲击波形，具有精确的峰值加速度、脉冲持续时间（如15g， 11ms）。

  • 环境复合：常与高低温、振动测试结合进行。

2.4 医疗器械（尤其是手持式、可携带设备）

• 标准依据：IEC 60601-1（通用安全）， 及产品专用标准。

• 具体要求：

  • 风险导向：测试严酷度基于设备的使用风险等级和可预见误操作。

  • 功能安全：跌落后的首要要求是不得产生安全风险（如漏电、机械危险），基本性能可以降级但须有警示。

  • 高度：通常从使用高度（如1m）跌落至硬质地面。

  • 无菌屏障：对于无菌包装的器械，还需测试包装的抗跌落性能以保持无菌完整性。

2.5 运输包装

• 标准依据：ISTA系列， ASTM D5276， GB/T 4857.5。

• 具体要求：

  • 高度计算：根据包装件重量、运输条件（如空运、陆运）查表确定。ISTA 1A中，重量≤21lbs，高度为30英寸。

  • 跌落顺序：严格规定角、棱、面的跌落顺序。

  • 试验样本量：通常要求多个样品（如3-5个）以获取统计意义。

3. 检测仪器的原理和应用

3.1 跌落试验机

• 原理：通过可升降的跌落臂或平台将样品提升至设定高度，然后通过快速释放机构使其自由下落。核心组件包括：高度标尺、释放机构、刚性基座（通常为整体浇筑混凝土或钢制）、水平调节装置。

• 应用：适用于大多数自由跌落和包装跌落测试。双柱式试验机适用于中小型产品；单臂式适用于大型包装箱。可配备多维释放夹具，实现精确的角度和棱跌落。

3.2 重复跌落试验机（六角鼓/滚筒式）

• 原理：样品被放置在多边形滚筒的内侧或固定在旋转臂上。滚筒以固定速度旋转，样品随滚筒升至一定高度后跌落到滚筒底部或中央的撞击板上，实现连续、随机的重复跌落。

• 应用：主要用于小型消费电子（如手机、遥控器）、连接器的寿命可靠性验证。可设定循环次数，自动化程度高。

3.3 冲击试验台

• 原理：通过气动、液压或电磁驱动，使滑台或产品夹具产生高速运动并与缓冲装置或冲击头碰撞，从而在样品上产生可控的、可重复的冲击脉冲（波形、加速度、持续时间）。通常配备高精度加速度传感器和数据采集系统。

• 应用：适用于需要精确控制冲击脉冲的测试，如汽车电子、航空航天设备、精密仪器。可模拟复杂的瞬态冲击环境，而非简单的重力跌落。

3.4 测试仪器配套与数据采集

• 加速度传感器：安装在样品内部或关键位置（如PCB、电池），测量冲击瞬时的加速度（g值），用于分析冲击烈度和传递函数。

• 高速摄像机：记录跌落或冲击过程中的样品姿态、变形和破裂过程，用于失效机理分析。

• 数据采集系统：同步采集加速度、应变、电压等信号，分析冲击频谱、能量分布。

关键参数控制：所有仪器均需定期校准，确保跌落高度、冲击台波形、加速度值符合标准要求。测试环境的温度、湿度也应根据标准进行记录和控制。
