落锤测试技术内容

1. 检测项目分类及技术要点

落锤测试主要依据能量施加方式、试样形态及测试目的进行分类，核心是评估材料或构件在动态冲击载荷下的力学性能、损伤行为及失效模式。

1.1 按测试性质分类

• 落锤冲击试验： 主要用于测定材料的抗冲击韧性或脆韧转变特性。技术要点包括：

  • 试样： 通常为标准尺寸的板材（如长条试样）或带有预制缺口的试样（如夏比V型、U型缺口）。

  • 冲击能量： 通过落锤质量与冲击高度计算，能量选择需覆盖从完全塑性变形到完全脆性断裂的区间。

  • 关键指标： 冲击吸收能量（J）、载荷-位移曲线、断口形貌分析（纤维区、放射区、剪切唇比例）。脆韧转变温度（FATT）是评价材料低温性能的核心参数，需在系列温度下测试。

  • 标准示例： ASTM E23（金属材料）、ISO 179（塑料）。

• 落锤撕裂试验： 专门用于评价管线钢、结构钢等材料的抗延性断裂扩展能力。

  • 试样： 全厚度或标准厚度的矩形板状试样，通常带有压制缺口或脆性焊缝引裂点。

  • 技术要点： 关注裂纹在试样宽度方向的扩展行为。评价指标为剪切面积百分比（SA%），SA%越高，表明材料抵抗裂纹扩展的能力越强。

  • 标准示例： API RP 5L3、ASTM E436。

• 落锤式冲击剥离/剥离强度试验： 用于评估涂层、镀层、粘接层或复合材料层合板的抗冲击剥离性能。

  • 技术要点： 冲击能量需精确控制以避免基底材料过度变形。通过观察冲击后涂/镀/粘接层的剥离范围、形貌或进行后续的拉伸/剥离测试来量化附着力损失。

• 落锤弯沉试验： 主要用于评估路基、路面结构或土工材料的动态变形模量（Evd）与承载能力。

  • 技术要点： 重锤从固定高度自由落下，冲击承载板，通过传感器测量板中心点的动态弯沉值。计算动态变形模量 Evd = (1.5 * r * σ) / s，其中r为承载板半径，σ为冲击应力，s为实测弯沉值。

  • 标准示例： 中国TB 10102、德国DIN 18134。

1.2 通用技术要点

• 能量校准： 定期校准落锤的下落高度、实际冲击速度及能量损失。

• 对中与夹持： 试样必须精确对中并牢固夹持，确保冲击力作用在指定位置。

• 环境控制： 对于温度敏感性测试，需使用高低温环境箱，并在试样达到热平衡后快速完成冲击（通常规定转移时间<5秒）。

• 数据采集： 高速数据采集系统（采样率通常不低于100 kHz）同步记录冲击过程中的时间、载荷、位移、加速度等信号。

2. 各行业检测范围的具体要求

2.1 石油天然气与管道工程

• 检测范围： 主要用于输油输气用高钢级管线管（如X70， X80， X100）。

• 具体要求：

  • DWTT测试是强制性要求。 试样必须在产品本体或延展体上沿横向（垂直于轧制方向）截取。

  • 测试温度需模拟管道服役的最低环境温度或设计温度。

  • 要求剪切面积百分比（SA%）通常不低于某一规定值（如85%），以确保管道在发生事故时裂纹以稳定的韧性方式扩展，避免灾难性脆断。

  • 复验规则严格，如单个试样SA%不达标，需进行两组复验。

2.2 航空航天与轨道交通

• 检测范围： 铝合金、钛合金、高强度钢部件，复合材料结构（如CFRP层合板），以及车窗、风挡等透明材料。

• 具体要求：

  • 高应变率性能表征： 关注材料在动态载荷下的应力-应变响应、能量吸收和失效模式。

  • 抗冲击损伤容限： 对复合材料，评估低速冲击（如工具跌落）造成的目视勉强可见损伤（ID）及其对压缩剩余强度（CAI）的影响。通常规定冲击能量水平（如25 J， 50 J）。

  • 冰雹冲击测试： 对飞机蒙皮、高铁车头罩等，模拟特定速度（如100-200 m/s）的冰雹冲击，评估结构完整性。

2.3 土木建筑工程与建筑材料

• 检测范围： 混凝土、沥青混合料、石材、瓷砖、安全玻璃、防水卷材。

• 具体要求：

  • 混凝土/砂浆： 测试抗冲击开裂次数或初裂冲击能量，评价其韧性和耐久性。

  • 安全玻璃： 采用特定质量（如45kg）落锤从规定高度（如1.2m）冲击。钢化玻璃需满足碎片状态要求（每50mm×50mm区域碎片数>40）；夹层玻璃需评估冲击后是否产生穿透性开口，以及中间层是否撕裂。

  • 瓷砖： 用钢球冲击釉面，评估抗釉裂性。

  • 路基路面现场检测： 使用便携式落锤弯沉仪（FWD），通过不同传感器测量弯沉盆，反算路基路面各结构层模量，用于质量验收和承载力评估。

2.4 高分子与塑料工业

• 检测范围： 各类塑料管材、管件、板材、薄膜及制品。

• 具体要求：

  • 管材： 常用“通过法”或“破坏法”。如GB/T 14152规定，对公称外径dn≤40mm的实壁管，使用不同质量的落锤在指定高度冲击，判断试样是否破裂，以此确定TIR（真实冲击率）。

  • 通用塑料： 依据ISO 179或ASTM D6110进行简支梁或悬臂梁冲击测试，获取冲击强度数据（kJ/m²），比较不同材料或不同配方（如是否添加增韧剂）的韧性差异。

  • 测试需明确试样类型（A型或B型缺口）、冲击方式（侧向或正向）、以及测试温度。

3. 检测仪器的原理和应用

3.1 基本结构与工作原理

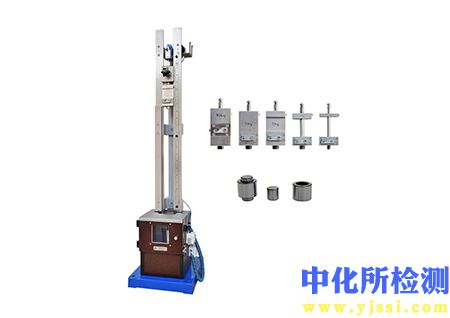

落锤测试仪的核心系统包括：

• 提升与释放系统： 电机驱动或手动提升落锤至预设高度，通过电磁夹持、气动夹持或机械插销实现精确释放。高度测量精度通常要求±0.1%。

• 冲击系统： 包括锤体、配重块和冲击头。冲击头形状多样（ hemispherical， conic， wedge），需根据标准选用。锤体质量是核心参数，范围可从几克到数百千克。

• 支承与对中系统： 包括试样支座（两点支承、环形支承等）和对中装置，确保冲击点准确。

• 测量与数据采集系统：

  • 载荷测量： 在锤头或砧座上安装高动态范围的压电式或应变式力传感器。

  • 位移/速度测量： 使用非接触式光电编码器、激光测速仪或通过高速摄像机图像分析获得。

  • 数据采集： 高速数据采集卡同步记录力-时间、位移-时间信号，经软件处理得到力-位移曲线，并自动计算冲击能量、峰值力等参数。

• 安全防护系统： 刚性防护罩，防止碎片飞溅；紧急制动装置。

3.2 主要类型与应用

• 传统摆锤冲击试验机： 虽非自由落体，但同属冲击测试范畴。利用摆锤扬起高度与冲击后剩余高度之差计算冲击功。主要用于金属夏比、艾氏冲击及塑料简支梁/悬臂梁冲击。

• 仪器化落锤冲击试验机： 最齐全的类型。集成了高精度传感器和高速采集系统，能获得完整的动态载荷-位移曲线，用于深入分析材料的动态屈服、最大载荷、断裂 initiation与 propagation能量等细观力学行为。是科研和高端质量控制的必备设备。

• 专用落锤试验装置：

  • 落锤撕裂试验机： 框架刚性强，具有专门的DWTT试样支座和断裂后试样剪切面积测量分析系统（如光学扫描分析）。

  • 落锤弯沉仪： 便携式或车载式，用于野外现场测试。集成了落锤装置、承载板、位移传感器组和数据处理终端。

  • 多用途冲击试验台： 可更换冲击头、支座和测量模块，适应从薄膜到大型构件的多种测试需求。

• 高速液压伺服试验机： 通过伺服阀精确控制作动器的运动，可实现比自由落锤更宽范围的冲击速度（0.001-20 m/s或更高），并能进行拉伸、压缩、穿孔等多种形式的动态测试，是材料高应变率性能研究的重要工具。

3.3 仪器选型与校准关键参数

• 最大冲击能量： 决定测试能力上限。

• 质量与高度范围： 决定能量调节的灵活性。

• 冲击速度范围： 决定可模拟的应变率范围。

• 数据采集频率与精度： 直接影响测试结果的可靠性。

• 校准： 必须依据国家或国际标准（如JJG 145， ISO 7500-1）对力值、高度、速度进行定期校准。对仪器化落锤，还需进行系统动态校准，以消除传感器和采集系统的相位滞后和频率响应影响。
