切口测试技术内容

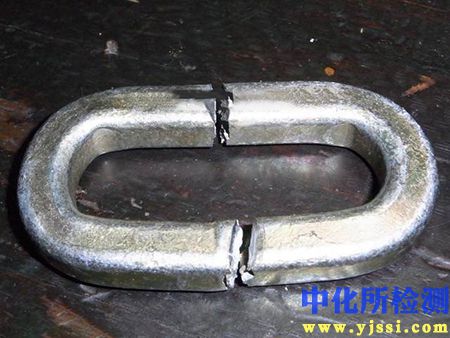

切口测试，又称切口敏感性测试，是评价材料在尖锐缺口存在条件下抵抗裂纹萌生和扩展能力的一种重要力学性能试验。其核心在于通过引入人为应力集中源，模拟结构缺陷或应力集中部位，从而更真实地反映材料在实际服役条件下的韧脆行为。

1. 检测项目分类及技术要点

切口测试主要分为静态韧性测试和动态韧性测试两大类。

1.1 静态切口韧性测试

• 技术项目：切口拉伸试验、切口弯曲试验。

• 技术要点：

  • 试样制备：采用带环形尖锐缺口（V型或U型）的圆棒试样或带侧缺口板状试样。缺口根部半径是关键参数，通常要求≤0.25mm，以产生足够高的应力集中系数（Kt≥4）。必须确保缺口加工精度，避免产生附加塑性变形或微裂纹。

  • 性能指标：

    • 切口强度比（NSR）：NSR = 切口试样抗拉强度 / 光滑试样抗拉强度。NSR > 1.0 表明材料对缺口不敏感，具有良好韧性；NSR < 1.0 表明材料对缺口敏感，呈现脆性倾向。

    • 切口断裂强度（σ_bN）：直接测量缺口试样断裂时的最大名义应力。

  • 测试要点：试验在常温下进行，需严格控制加载速率（通常1-5 mm/min）。记录完整的载荷-位移曲线，分析断裂模式（韧性断裂或脆性断裂）。

1.2 动态切口韧性测试

• 技术项目：夏比（Charpy）V型缺口冲击试验、艾佐（Izod）冲击试验。

• 技术要点：

  • 试样制备：标准夏比试样尺寸为10mm×10mm×55mm，中间开有深度2mm、根部半径0.25mm的V型缺口（角度45°）。加工表面粗糙度需优于Ra 1.6μm。

  • 性能指标：

    • 冲击吸收能量（KV或KU）：以焦耳（J）为单位，反映材料在冲击载荷下从变形到断裂全过程吸收的能量。通常报告特定温度下的值（如室温KV2）。

    • 韧脆转变温度（FATT）：通过系列温度冲击试验，确定冲击能量显著下降或纤维断面率降至50%时所对应的温度，是评价低温韧性的关键指标。

    • 侧向膨胀值（LE）：测量试样冲击断裂后缺口背面的塑性变形量，单位为毫米（mm），是另一重要韧性判据。

  • 测试要点：严格遵循标准（如ISO 148，ASTM E23），使用经校准的摆锤冲击试验机。试样定位精度（缺口中心对准打击中心）需在±0.5mm以内。试验温度控制需精确，通常使用液氮、酒精等介质进行低温冷却，并规定保温时间（≥10分钟）。

2. 各行业检测范围的具体要求

不同行业因材料、服役条件和标准体系差异，对切口测试的具体要求各有侧重。

• 金属材料（尤其钢铁与特种合金）：

  • 要求：这是应用最广泛的领域。除了常规的室温夏比冲击试验，低温冲击韧性和韧脆转变温度是强制性要求，尤其对于船板钢、管线钢、压力容器用钢、风电用钢等。例如，北极船用钢板要求-60℃下KV2≥47J；X80级管线钢要求-20℃下KV2≥190J（横向）。航空发动机涡轮盘用高温合金则需进行高温缺口持久试验，评估其在缺口应力集中下的抗蠕变断裂能力。

• 高分子材料与塑料：

  • 要求：主要采用带缺口的艾佐或夏比冲击试验，评价材料的抗冲击性能。因材料对温度和速率敏感，需明确测试温度和缺口加工方法（注塑成型或机械加工）。例如，PA66等工程塑料常报告23℃和-30℃下的缺口冲击强度（kJ/m²）。区分简支梁（Charpy）和悬臂梁（Izod）两种加载方式的结果。

• 焊接结构：

  • 要求：焊缝区、热影响区（HAZ）及熔合线的切口韧性是评价焊接质量的核心。需按标准（如AWS D1.1，EN ISO 15614-1）从焊接接头特定部位制取冲击试样。要求分区测试，并规定各区域的最低冲击功和试验温度。例如，海上平台用钢焊接接头，要求热影响区在-40℃下KV2≥35J。

• 航空航天：

  • 要求：对钛合金、铝合金及复合材料要求极为严格。除标准冲击试验外，还广泛采用缺口拉伸强度比试验（如AMS 4901A）。对复合材料，则采用开孔拉伸（OHT）和开孔压缩（OHC）试验来评估其缺口敏感性，测量其强度保留率。

• 核电工业：

  • 要求：对反应堆压力容器（RPV）用钢，需进行辐照前后的系列温度夏比冲击试验，监测其韧脆转变温度的偏移（ΔT41J），这是评估材料辐照脆化程度、确保运行安全的关键数据。要求建立完整的冲击数据库。

3. 检测仪器的原理和应用

3.1 摆锤式冲击试验机

• 原理：基于能量守恒定律。将具有一定质量（m）的摆锤抬升至初始高度（H），使其获得势能（mgH）。释放后摆锤下落冲断试样，继续摆动至另一侧高度（h）。忽略摩擦等损耗，冲断试样消耗的功即为冲击吸收能量，通过摆锤初始与剩余角度差经刻度盘或数字系统计算得出。

• 应用：用于执行夏比和艾佐冲击试验。现代机型配备自动送样、温控装置、数据采集系统，可精确测试-196℃至+600℃温度范围内的冲击性能。高速数据采集卡可记录载荷-时间曲线，用于更深入分析。

3.2 万能材料试验机（配备低温/高温环境箱）

• 原理：通过伺服电机或液压系统对带缺口试样施加轴向拉伸或三点弯曲载荷，精确测量载荷和位移，计算得到切口强度等静态力学参数。

• 应用：用于进行切口拉伸、切口弯曲等静态切口韧性试验。配合高低温环境箱（范围可达-270℃至+1600℃），可研究材料在不同温度下的缺口敏感性和断裂行为。

3.3 仪器化冲击试验系统

• 原理：在标准摆锤冲击试验机上附加仪器化系统，通常包括一个高精度、高采样率（通常>5 MHz）的应变片或压电传感器安装在摆锤锤头或试样支座上，以及一个高速数据采集单元。

• 应用：这是最齐全的应用。它不仅能得到总冲击能量（KV），还能实时记录载荷-时间曲线，并由此分解得到裂纹萌生能量和裂纹扩展能量。可以测定动态屈服力、最大力、脆性断裂力等，为研究断裂机理、进行失效分析提供详实数据。是现代材料研究和高端质量控制的核心设备。

3.4 辅助设备

• 缺口拉床/铣床：用于制备标准缺口的专用设备，确保缺口根部半径、角度和表面质量的精确性和一致性，是保证测试结果可靠性的前提。

• 低温冷却与温度控制系统：包括液氮杜瓦罐、低温恒温槽、自动控温仪和温度传感器（如铂电阻PT100），用于精确控制试样在目标测试温度下的保温。
