卷绕试验技术内容

卷绕试验是一种评估金属线材、带材、棒材及非金属电线电缆绝缘层等在室温、低温或特定条件下承受缠绕变形能力及表面镀层结合牢固性的标准化力学性能测试。其核心在于模拟产品在实际加工、安装或使用中可能经历的弯曲缠绕工况，以揭示材料的塑性、韧性、表面缺陷及镀层附着力。

1. 检测项目分类及技术要点

卷绕试验主要依据试样形态、试验目的和温度条件进行分类，技术要点各异。

1.1 按试样形态与试验目的分类

• 线材（包括镀层线材）卷绕试验：

  • 技术要点：将试样以紧密螺旋线圈的形式缠绕在直径规定倍数的芯棒上。对于镀层线材（如镀锌、镀铜钢丝），这是检验镀层附着牢固性的关键方法。

  • 关键参数：缠绕速度（通常为5-15圈/分钟，确保平稳施力）、缠绕圈数（通常不少于5-8圈）、缠绕间距（紧密缠绕或规定间距）。试验后，直接观察或使用目视放大镜（4-10倍） 检查试样表面是否有镀层起皮、剥落或裂纹。必要时，可将缠绕后的试样进行摩擦试验（如用布或手指摩擦）或浸渍试验（如浸入硫酸铜溶液），以进一步揭示镀层开裂或剥落情况。

• 带材（扁线、窄带）卷绕试验：

  • 技术要点：将带材绕自身轴线或规定芯棒进行180°或360°弯曲。常用于评估变压器、电机用电磁线漆包层或带材的柔韧性与附着力。

  • 关键参数：弯曲角度、芯棒直径（通常为带材厚度的倍数，如2a, 3a, 4a等）。试验后检查试样弯曲外侧是否有漆膜开裂、剥落。

• 电线电缆卷绕试验：

  • 技术要点：主要针对其绝缘和护套材料。将一段电缆试样在常温或低温（经规定条件的低温预处理后）下，以规定速度缠绕在芯棒上。

  • 关键参数：芯棒直径（根据电缆外径规定倍数）、缠绕速度、低温预处理温度与时间（如-15°C±2°C下放置至少16小时）。试验后检查绝缘或护套表面是否有龟裂、开裂。

• 反复弯曲（缠绕）试验：

  • 技术要点：试样在两个规定半径的钳口内进行反复90°或180°的弯曲，直至断裂或达到规定次数。此试验更侧重于评估材料的耐疲劳性能。

  • 关键参数：弯曲半径、弯曲速度（通常60次/分钟）、施加的张力。

1.2 按试验温度分类

• 常温卷绕试验：在标准实验室温度（通常23°C±5°C）下进行。

• 低温卷绕试验：试样在特定低温箱或低温介质中达到热平衡后，在该低温环境下或取出后迅速（规定时间内）完成缠绕。用于评估材料在低温环境下的脆性。

  • 技术要点：低温介质均匀性、保温时间（确保试样整体达到试验温度）、转移时间控制（对于取出试验者，通常要求3-5秒内开始缠绕，防止回温）。

2. 各行业检测范围的具体要求

各行业标准对卷绕试验的细节有明确规定，差异主要体现在芯棒直径、缠绕速度、评价标准上。

• 金属材料及制品行业（如GB/T 2976, ISO 7802, ASTM A 428/A 428M）：

  • 适用范围：钢丝、钢绞线、铜及铜合金线材、铝及铝合金线材等。

  • 具体要求：芯棒直径通常为试样公称直径（d）的整数倍（如1d, 3d, 5d, 8d等），倍数根据产品标准中材料的预期塑性和镀层要求选定。例如，一般用途镀锌钢丝可能要求缠绕芯棒为钢丝直径的8倍，而塑性更好的线材可能要求1倍。缠绕后，镀层不得出现起皮、剥落或用手指摩擦即脱落的现象。对于反复弯曲，要求记录直至断裂的弯曲次数。

• 电线电缆行业（如GB/T 2951.14, IEC 60811-1-4）：

  • 适用范围：电缆和光缆的绝缘和护套用塑料、弹性体材料。

  • 具体要求：芯棒直径根据试样外径（D）规定（如试样直径≤12.5mm时，芯棒直径为（1±0.1）D；直径>12.5mm时，芯棒直径为（2±0.2）D）。低温卷绕试验温度常为-15°C、-25°C或-40°C等，依材料类型而定。试验后，在正常视力或2倍放大镜下观察，试样表面不应出现任何可见裂纹。

• 漆包线行业（如GB/T 4074.5, IEC 60182-1）：

  • 适用范围：漆包圆线、扁线的漆膜弹性。

  • 具体要求：采用“急拉断”或“卷绕后拉伸”等方法。例如，将试样紧密缠绕在自身直径（圆线）或规定厚度（扁线）的芯棒上，随后检查漆膜是否开裂；或缠绕后对试样施加一定拉力，再检查。要求漆膜无破裂、剥离。

3. 检测仪器的原理和应用

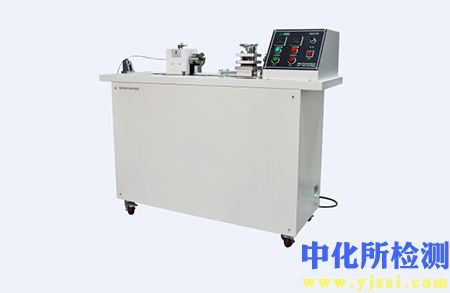

卷绕试验机是实现标准化测试的核心设备，其设计基于精确的机械传动和运动控制。

• 基本原理：
  卷绕试验机通常由驱动系统（电机）、传动系统（减速器、丝杠）、芯棒夹具（主轴）、试样夹持与张紧装置、计数器及控制单元构成。核心原理是驱动芯棒匀速旋转，同时通过夹持装置或导轮使试样以恒定的张力或紧密贴合格式缠绕在芯棒上。低温试验需配备可移动的低温箱或内置低温环境的试验腔。

• 关键部件与功能：

  • 芯棒与芯轴套：提供标准化的弯曲半径。芯棒需高硬度、耐磨，尺寸精度符合标准。部分设备配备一系列不同直径的可换芯棒或芯轴套。

  • 张紧装置：确保试样在缠绕过程中保持适度张紧，避免松散，通常采用砝码、弹簧或气动方式提供恒定张力。

  • 计数与速度控制单元：精确控制缠绕圈数和速度（圈/分钟），并在达到预设圈数后自动停止。

  • 低温系统（若为低温卷绕机）：包括制冷压缩机、低温试验腔、温度传感器及控制系统，能实现并维持标准要求的低温环境，精度通常为±2°C。

• 应用与选型：

  • 通用线材卷绕机：适用于大多数金属线材的常温及镀层卷绕试验。

  • 电线电缆低温卷绕试验机：必须具备满足标准要求的低温腔室和快速的试样装载机构。

  • 反复弯曲试验机：具有两个规定半径的弯曲钳口和自动往复弯曲机构，并配有断裂自动停止的检测功能。

  • 选择仪器时，必须确保其技术参数（如芯棒直径范围、缠绕速度范围、张力调节范围、低温范围、控制精度等）完全覆盖所执行标准的规定。仪器的刚性、稳定性及长期重复性至关重要。
