目数检测技术详解

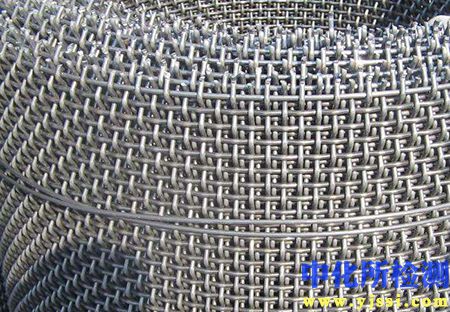

目数是描述丝网、筛网、粉末颗粒等物料规格的关键参数，指在每英寸（25.4mm）长度上的孔数或丝数，单位为“目”。目数检测是控制产品质量的核心环节，其准确性直接影响过滤、筛分、印刷、涂层等工艺效果。

1. 检测项目分类及技术要点

目数检测主要围绕“网孔”和“丝线”两个基本要素展开，衍生出多项关联参数。

1.1 核心检测项目

• 目数： 直接计数法。在25.4mm长度内，对清晰成像的网孔或丝线进行计数。需在经纬向至少各选取三个不同位置测量，取平均值。高目数网（通常大于200目）建议使用显微镜在至少6.45mm²面积内计数并换算。

• 网孔尺寸/孔径： 指相邻两根丝线间的内径距离。通常测量孔径的宽度（W）和长度（L），取平均值。对于精密筛网，需报告最大孔径。测量需涵盖经纬向，并统计多个孔（如至少10个）取平均值及极差。

• 丝径/线径： 指构成网面丝线的直径。需在无张力、无变形状态下，于经纬向上分别测量多根丝线（如各10根）取平均值。对于非圆形截面丝，需测量其等效直径或主要尺寸。

• 开孔率： 指网孔总面积占整个筛网面积的百分比，是衡量通透性的关键指标。计算公式为：开孔率 = (孔径 × 孔径 × 目数 × 目数) / (25.4 × 25.4) × 100%（对于方形孔）。需基于精确的目数、孔径测量值计算。

1.2 辅助与衍生检测项目

• 材料与结构分析： 确认丝网材料（如不锈钢、尼龙、聚酯）及编织方式（平纹、斜纹、席形纹）。

• 网厚： 在无负载下测量筛网的整体厚度，影响其贴合度与磨损寿命。

• 均匀性与缺陷检测： 检查是否存在断丝、并丝、网孔变形、污渍、结节不平等缺陷，这些会严重影响目数一致性。

技术要点：

• 取样与预处理： 样品应具有代表性，检测前需清洁、平整，必要时在标准温湿度下（如23±2℃，50±10%RH）恒温恒湿处理。

• 测量方向： 严格区分经向（机器运行方向）和纬向，分别报告数据。

• 张力控制： 对于柔性网，测量时需施加微小且恒定的张力（如使用张力夹）以消除松弛，但张力不得引起塑性变形。

• 统计与报告： 所有关键参数必须提供平均值、标准差或变异系数，以评估均匀性。报告应注明测量仪器、放大倍数及遵循的标准（如ISO 9044, ASTM E11, GB/T 5330）。

2. 各行业检测范围的具体要求

不同行业对目数及相关参数的精度和侧重点有显著差异。

2.1 筛分与粉体工业

• 检测标准： 严格遵循各国标准筛系（如ISO 3310-1, ASTM E11, GB/T 6005）。标准筛的允差有严格要求，例如，ISO标准中，对于100目（150μm）筛网，平均孔径偏差通常需控制在±3μm以内，单个孔径不得超过平均值的±40%。

• 要求重点： 孔径精度是首要指标，直接决定筛分粒度上限。要求网孔均匀、丝径一致，无任何堵塞或变形。高精度筛网需100%进行显微镜检测。

2.2 印刷行业（丝网印刷）

• 检测标准： 遵循如ISO 12647-5等标准。除目数、丝径、孔径外，开孔率和网厚是关键。

• 要求重点： 需平衡油墨通过性（高开孔率）与网版强度、印刷清晰度。不同印刷任务有特定选择：低目数（30-120目）用于厚墨层印刷；中高目数（150-300目）用于精细图文；超高目数（>350目）用于高精密电子、陶瓷印刷。要求网面平整，结节极小，经纬线夹角严格保持90度。

2.3 过滤与分离行业

• 检测标准： 遵循如ISO 9044（工业用金属丝编织网）、ASTM F661等。

• 要求重点： 绝对过滤精度（最大球形颗粒通过尺寸）与目数、孔径分布、开孔率紧密相关。需严格控制最大孔径。对于多层烧结网、滤布等，还需检测透气度、泡点压力等流体性能参数。医药、食品领域还需检测材料相容性及清洁度。

2.4 电子、陶瓷与光伏行业

• 要求重点： 使用极高目数（可达500目以上）的精密丝网印刷电极、电路。检测要求极高，需要使用高分辨率（如500倍以上）的金相显微镜或扫描电子显微镜（SEM）进行测量。除基本参数外，极端注重网孔几何形状的规则性、丝线表面光洁度（影响浆料脱离）及单位面积内的缺陷数量。

2.5 建筑与防护行业（钢丝网、护栏网等）

• 要求重点： 侧重于目数（或网孔大小）、丝径、材料强度（如抗拉强度）和涂层厚度。检测通常使用卡尺、千分尺等宏观工具，对孔径和丝径的微观精度要求相对宽松，但更重视整体结构的牢固性与防腐性能。

3. 检测仪器的原理和应用

3.1 光学显微镜与体视显微镜

• 原理： 利用光学放大成像，通过目镜分划板或连接图像传感器的屏幕进行直接测量。

• 应用： 适用于30-500目范围的常规检测。体视显微镜景深大，适合观察表面起伏；配备测微目镜或图像分析软件，可测量目数、孔径、丝径。是使用最广泛的离线检测工具。

3.2 数字图像分析系统

• 原理： 由高分辨率CCD/CMOS相机、专业镜头、照明系统（常为背光或同轴光）和图像分析软件组成。软件自动识别网孔边缘，计算数量、尺寸、形状等参数。

• 应用： 实现快速、客观、可重复的批量测量。能自动统计孔径分布、计算开孔率、检测缺陷，极大提高效率和准确性。是现代实验室及高端生产线上核心检测设备。

3.3 激光扫描显微镜/共聚焦显微镜

• 原理： 利用激光束逐点扫描样品表面，通过共聚焦光路获取高分辨率的表面形貌三维信息。

• 应用： 用于对表面形貌有苛刻要求的场合，如测量丝线表面粗糙度、网厚三维轮廓、结节高度差等，提供超越二维图像的信息。

3.4 扫描电子显微镜

• 原理： 利用聚焦电子束扫描样品，激发出二次电子、背散射电子等信号成像，分辨率可达纳米级。

• 应用： 主要用于超高目数（>500目）丝网、纳米滤膜的微观形貌观察和精确测量。能清晰显示网孔边缘的毛刺、丝线截面形状等细节，是最高精度的分析手段，但属于破坏性取样检测。

3.5 便携式检测工具

• 原理： 包括目数放大镜（带刻度）、厚度规、张力计等。

• 应用： 用于生产现场快速抽检和在线初步判断。便携式视频显微镜结合平板电脑也日益普及，可实现现场数字化记录。

仪器选择与校准： 仪器的选择取决于目数范围、精度要求和检测环境。所有测量仪器必须定期使用经权威机构认证的标准刻度尺（如玻璃光栅尺、标准网格板）进行校准，确保量值溯源。对于高精度检测，环境振动、照明均匀性、样品清洁度均是影响结果的关键因素。
