模拟振动试验技术内容

模拟振动试验是一种在实验室受控条件下，通过振动台对试件施加特定振动环境应力，以评估其结构完整性、动态特性、工作可靠性及疲劳寿命的试验方法。其核心在于复现或模拟产品在运输、安装、使用过程中可能经历的振动环境。

1. 检测项目分类及技术要点

模拟振动试验主要分为以下几类，每类有其独特的技术要点：

1.1 正弦振动试验

• 原理与应用：基于周期性的正弦函数，用于评估试件在固定频率或扫频范围内的固有频率、共振点、耐振耐久性以及包装防护性能。

• 技术要点：

  • 定频试验：在单一或几个离散频率点上，以规定的加速度幅值和持续时间进行试验，主要用于寻找共振点和耐共振试验。

  • 扫频试验：频率在预定范围内按指数或线性规律连续变化。关键参数包括频率范围（如5-500Hz）、扫频速率（如1 octave/min）、加速度幅值（如5-100m/s²）和控制点（控制通道的传感器位置）。

  • 共振保持：在扫频发现的共振点上进行定频试验，考核试件的抗共振能力。

1.2 随机振动试验

• 原理与应用：基于随机过程理论，模拟真实环境中宽带、多频率成分同时激励的振动状态（如公路运输、喷气发动机噪声、气流扰动），是考核产品综合动态性能和疲劳寿命的主要方法。

• 技术要点：

  • 功率谱密度（PSD）：核心控制参数，表示加速度均方值在频率域上的分布，单位为g²/Hz。试验规范以PSD-频率曲线形式给出。

  • 总均方根加速度（Grms）：整个频率范围内PSD曲线下的积分开方值，代表振动的总体能量。

  • 带宽与谱型：常见有平直谱、梯形谱、斜谱等。需精确控制谱形、量级和频率范围（如10-2000Hz）。

  • 高斯分布与3σ准则：瞬时加速度幅值通常服从高斯分布，统计上99.73%的数据落在±3σ（σ为标准差，等于Grms）范围内，用于台体峰值能力校核。

1.3 混合模式振动试验

• 正弦+随机振动试验：在宽带随机背景上叠加一个或多个高能量的正弦信号，用于模拟旋转机械（如涡轮发动机）引起的振动，其中正弦分量代表转子不平衡引起的周期振动。

• 随机+随机振动试验：多个正规的随机振动信号同时施加于试件的不同轴向或点，模拟多激励源环境，技术要求高，需要多台功放和振动台或MIMO（多输入多输出）控制技术。

1.4 冲击与瞬态振动试验

• 经典冲击：模拟半正弦、后峰锯齿、梯形波等理想波形冲击，考核产品抗冲击强度。关键参数：峰值加速度（如500g）、脉冲持续时间（如1ms）、速度变化量。

  • 技术要点：需保证冲击响应谱（SRS）在容差带内。使用跌落台、气动冲击台或振动台波形再生实现。

• 冲击响应谱（SRS）试验：不规定时域波形，而是规定试件单自由度系统最大响应与固有频率的关系曲线，更侧重于考核冲击对设备的影响效应。

• 时域波形复现：将实测的复杂瞬态振动（如飞机着陆、火车挂钩撞击）波形在振动台上精确复现。

1.5 耐久（疲劳）振动试验

• 目的：评估振动环境下试件的疲劳寿命和潜在缺陷增长情况。

• 技术要点：可采用基于 Miner 累积损伤理论的加速试验方法，通过提高振动量级来缩短试验时间。需根据材料 S-N 曲线和振动载荷谱进行设计。

2. 各行业检测范围的具体要求

不同行业因其产品使用环境和可靠性要求差异，振动试验标准与要求各异。

2.1 航空航天

• 标准：广泛引用 MIL-STD-810H、RTCA DO-160G、ECSS、NASA-STD-7001 等。

• 要求：

  • 频率范围宽：从5Hz到2000Hz甚至更高。

  • 量级大：随机振动Grms值可达几十个g，正弦振动加速度可达数十g。

  • 模式复杂：常包含正弦扫频寻找共振点、正弦定频驻留、宽带随机振动、声振（混响场）试验、以及飞机炮振等特殊波形。

  • 多轴激励：可能要求进行三轴六自由度（6DOF）或顺序三轴试验。

2.2 汽车工业

• 标准：ISO 16750-3、IEC 60068-2-64、SAE J2380、各企业标准（如VW、Ford、GM等）。

• 要求：

  • 模拟环境多样：包括发动机振动、路面激励（随机振动）、匀速行驶（正弦扫频）。

  • 道路谱再现：基于实测道路载荷数据编辑成加速试验谱（如PSD谱）。

  • 部件分类测试：发动机部件、电子电气设备、车身结构件、车载娱乐系统等均有不同量级和时长的要求。例如，车载电子设备随机振动常为10-2000Hz，Grms值在0.5-2.0g范围，测试时间数小时至数百小时不等。

2.3 电子电器与电工

• 标准：IEC 60068-2-6（正弦）、IEC 60068-2-64（随机）、GB/T 2423.10/GB/T 2423.56。

• 要求：

  • 重点考核：结构牢固性、元器件焊接/安装可靠性、电接触连续性。

  • 量级相对较低：正弦振动加速度通常小于20m/s²，随机振动Grms值通常小于3g。

  • 功能性验证：试验中及试验后需监测和验证电性能是否正常。

2.4 包装与运输

• 标准：ASTM D999、ISTA系列标准、GB/T 4857.7/4857.23。

• 要求：

  • 模拟运输环境：主要模拟公路/铁路运输的随机振动，频率范围较低（1-300Hz）。

  • 谱型特点：常用基于实测的“卡车拖车随机振动谱”，PSD谱在低频段（2-10Hz）有较高能量。

  • 试验目的：评估包装对产品的保护能力及产品本身抗运输振动能力。

3. 检测仪器的原理和应用

一套完整的振动试验系统主要由激振设备、测量与控制设备、辅助设备构成。

3.1 激振设备

• 电动振动试验系统：

  • 原理：基于载流导体在磁场中受力的安培定律。动圈在由励磁线圈（直流）产生的强磁场中运动，当交变电流通过动圈时，产生交变力驱动台面振动。

  • 组成：振动台体、功率放大器、直流励磁电源。

  • 应用：最通用的振动台，频率范围宽（DC~5kHz以上），波形纯度高，可实现正弦、随机、冲击及波形复现。推力从几牛到数万牛不等。

• 液压振动试验系统：

  • 原理：由伺服阀控制高压油流入作动缸，推动活塞（台面）运动。

  • 应用：适用于大位移（可达±1m）、大负载（数十吨）、低频（0.1-500Hz）的试验，如建筑工程、汽车整车、大型结构件试验。但高频性能较差。

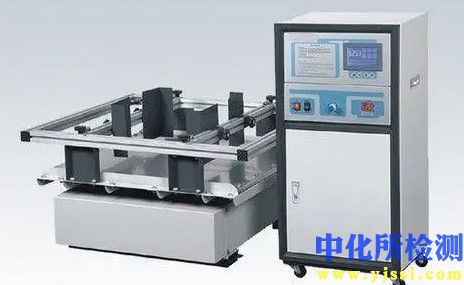

• 机械式与共振式振动台：

  • 原理：利用不平衡质量旋转产生离心力（机械式），或利用调谐共振放大位移（共振式）。

  • 应用：主要用于大位移、低频正弦定频或扫频试验，成本较低，但波形失真大，模式单一。

3.2 测量与控制设备

• 加速度传感器（ICP型为主）：

  • 原理：基于压电效应（石英/陶瓷）或压阻效应。ICP型内置电荷放大器，输出低阻抗电压信号，抗干扰能力强。

  • 应用：安装在控制点、监测点，将振动加速度转换为电信号。是闭环控制与数据采集的基础。

• 振动控制器：

  • 原理：以数字信号处理器（DSP）为核心，采用快速傅里叶变换（FFT）和数字滤波技术。通过比较传感器反馈信号与预设的试验谱（参考谱），实时计算并输出驱动信号给功放，形成一个闭环控制系统。

  • 应用：实现正弦、随机、冲击、混合模式等多种试验的精确闭环控制，确保试件所受激励与规范要求一致。具备共振搜索、波形均衡、故障保护等功能。

• 数据采集系统：

  • 原理：高精度、高速度的模数转换器（ADC）将多路传感器信号同步数字化。

  • 应用：记录试验过程中的振动响应数据，用于后续分析（如传递函数分析、疲劳分析、SRS分析）。

3.3 辅助设备

• 功率放大器：将控制器输出的毫瓦级驱动信号放大至数百甚至上千伏安，以驱动电动振动台动圈。

• 水平滑台：用于将垂直振动的振动台转换为水平振动。

• 试验夹具：连接试件与台面的关键部件，要求刚度高、质量轻、传递特性好，其设计直接影响试验的有效性。

• 环境箱：与振动台集成，实现温湿度、振动等综合环境应力试验。
