冲孔试验技术规范

冲孔试验是一种评估金属薄板、带材及部分非金属板材抵抗局部塑性变形和断裂能力的力学性能试验方法。其通过模拟板材在冲压成形过程中承受局部拉伸和撕裂的工况，为材料选择、工艺制定和质量控制提供关键数据。

1. 检测项目分类及技术要点

冲孔试验主要分为两大类：强度评估试验和成形性评估试验。

1.1 强度评估试验

• 项目：冲孔剪切强度试验。

• 技术要点：

  • 试样要求：通常为方形或圆形板状试样，厚度一般在0.1~3.0mm之间。试样表面应平整、无划痕、氧化皮等缺陷。

  • 模具配置：采用圆柱形平头冲头和对中凹模。冲头直径（d）与凹模直径（D）的间隙（C）是关键参数，通常按材料厚度（t）的百分比设定，例如C = (8%~12%) t。间隙过小会导致纯剪切，过大则引入弯曲和拉伸成分。

  • 试验过程：将试样置于凹模上，冲头以恒定速度下行，压入试样直至完全分离。记录整个过程中的载荷-位移曲线。

  • 结果表征：最大冲孔载荷（P_max）。冲孔剪切强度（τ） 通过公式计算：τ = P_max / (π * d * t)，其中d为冲头直径，t为试样厚度。此值反映了材料在局部剪切条件下的抗剪能力。

1.2 成形性评估试验

• 项目：扩孔试验（又称翻边试验或孔扩张试验），是应用最广泛的成形性冲孔试验。

• 技术要点：

  • 试样准备：先在试样中心预制初始孔。孔径（d₀）与材料厚度、种类相关，常见规格为φ10±0.02mm。孔的加工质量（如毛刺、冷作硬化）必须严格控制，通常采用钻孔后铰孔或线切割工艺。

  • 模具配置：采用锥形顶头（顶角通常为60°）或半球形冲头，以及带压边圈的凹模。压边力需足够大以防止试样起皱，但又不影响材料向孔内的流动。

  • 试验过程：顶头从试样一面推进，使预制孔边缘均匀向外扩张，直至孔缘局部出现贯穿性裂纹时停止。

  • 结果表征：扩孔率（λ） 或翻边系数（K）。λ = [(d_f - d₀) / d₀] × 100%，其中d_f为裂纹出现时的孔口平均直径。K = d₀ / d_f。扩孔率越高，表明材料的边缘拉伸成形性能（翻边性能）越好，反映了材料在孔缘局部承受双向拉应力下的塑性变形能力和抗颈缩、抗开裂能力。

2. 各行业检测范围的具体要求

2.1 汽车制造业

• 适用范围：车身覆盖件（车门、翼子板）、结构件（座椅骨架、底盘零件）用冷轧钢板、镀锌板、高强钢及铝合金板。

• 具体要求：

  • 强度试验：用于评估点焊焊点的剪切强度，模拟焊点在受到偏心力作用时的失效行为。

  • 扩孔试验：是关键验收指标。对于高级别高强度钢板（如DP780、TRIP钢等），要求λ值通常不低于30%~50%（具体依牌号而定），以确保零件在翻边、扩孔工艺中不出现开裂。相关标准常参照ISO 16630或JIS Z 2256。

2.2 金属包装行业（制罐业）

• 适用范围：镀锡薄板（马口铁）、镀铬薄板（TFS）、铝制罐料。

• 具体要求：

  • 强度试验：评估罐身焊接缝或罐盖易开盖的启破力。

  • 扩孔试验：对罐身用材的DR材（拉拔减薄料）至关重要。要求材料具有极高的扩孔性能（λ值可要求>100%），以确保在罐身多次变薄拉深和罐底翻边成形过程中，金属晶粒细密均匀，无“制耳”或开裂现象。常用标准如GB/T 24171.2（金属材料 扩孔试验 第2部分：加工铁素体钢制罐用材试验方法）。

2.3 有色金属加工业

• 适用范围：铝及铝合金板、铜及铜合金板带，特别用于电子元器件壳体、连接器等。

• 具体要求：

  • 扩孔试验：是评价铝合金板材（如5xxx、6xxx系）成形性能的重要方法。用于预测材料在铆接、翻边等工艺中的表现。对于要求高成形性的部件，λ值需达到明确的技术协议要求。

2.4 钢铁冶金行业

• 适用范围：新钢种、新工艺（如热轧、冷轧、退火、镀层）开发过程中的板材性能评估。

• 具体要求：

  • 扩孔试验：与显微组织分析结合，用于研究钢中夹杂物（如MnS、Al₂O₃）、第二相粒子、带状组织等对局部成形性的影响。是优化成分和热轧/冷轧工艺，提升产品附加值的关键测试手段。

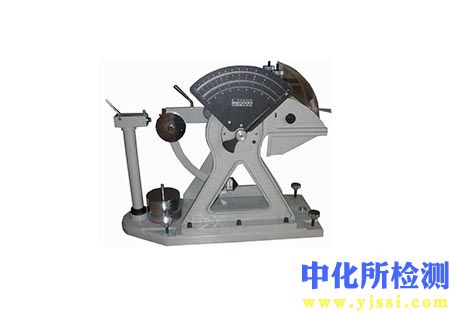

3. 检测仪器的原理和应用

3.1 试验机主体

• 原理：采用伺服电机驱动或电液伺服控制的精密万能材料试验机。核心是提供高精度、宽范围、可调速的加载能力，并精确测量载荷和位移。

• 应用：为冲孔/扩孔试验提供稳定的加载框架和动力源。要求具有较高的刚度和对中性，以减少系统误差。现代试验机均与计算机数据采集系统集成。

3.2 专用冲孔夹具与模具

• 原理：基于剪切和拉伸成形原理设计的模块化工装。主要包括：

  • 冲头/顶头：高强度工具钢制成，具有特定的几何形状（平头、锥头、球头）和极高的硬度、光洁度。

  • 凹模与压边圈：凹模与冲头精密配合，控制间隙。压边圈通过弹簧或液压提供可调压边力，约束试样。

  • 对中装置：确保预制孔、冲头/顶头、凹模三者严格同心，这是获得准确、可重复结果的关键。

• 应用：是实现不同试验目的（剪切或扩孔）的核心部件。需根据试样材质、厚度、标准要求进行选配和定期磨损检查。

3.3 数据采集与测量系统

• 载荷测量系统：

  • 原理：通过安装在试验机横梁或作动器上的高精度应变式负荷传感器，将力学信号转换为电信号。

  • 应用：实时采集试验全过程的载荷值，精度通常需达±0.5%或更高。

• 位移测量系统：

  • 原理：早期采用试验机横梁位移，误差较大。现广泛使用外置高精度非接触式视频引伸计或激光引伸计。

  • 应用：直接测量冲头位移或孔口直径的实时变化，为计算扩孔率提供精确的位移数据。

• 裂纹检测系统：

  • 原理：采用高分辨率CCD相机实时监测孔缘，结合图像识别算法自动判定贯穿裂纹的萌生时刻；或通过监测载荷-位移曲线上首次出现明显下降的点（失稳点）来判定。

  • 应用：实现扩孔试验终点的客观、自动判定，消除人为观察误差，提高结果的一致性和可靠性。

3.4 辅助设备

• 试样制备设备：精密数控线切割机、钻床、铰刀等，用于制备高精度的初始孔。

• 测量工具：数显千分尺、带摄像测量功能的工具显微镜等，用于精确测量试样厚度、初始孔径和最终裂纹处孔径。
