努氏硬度测试技术内容

努氏硬度测试是一种显微硬度测试方法，通过测量在特定试验力作用下，一个棱形金刚石压头（长棱角172.5°，短棱角130°）在试样表面产生的压痕长对角线的长度来评定材料的硬度。其核心特征是压痕浅且不对称，对薄层、脆性及细小部件测试具有独特优势。

1. 检测项目分类及技术要点

检测项目主要依据测试材料、涂层/层状结构、特定性能评估进行分类，技术要点各有侧重。

1.1 体积硬度测试

• 技术要点：适用于均质块体材料。关键是制备光滑、无应变层的测试表面。通常选择0.49N（50gf）至9.8N（1kgf）的试验力。需保证压痕对角线长度可精确测量，且压痕间距、距边缘距离应至少为压痕长对角线长度的2.5倍，以避免相邻应力场干扰。

1.2 涂层/表面改性层硬度与厚度测量

• 技术要点：此为努氏硬度的优势应用领域。

  • 独立性原则：测试涂层层硬度时，压痕深度不得超过涂层厚度的10%（严格标准下为1/10）。例如，对于5μm厚的涂层，推荐试验力通常小于0.098N（10gf）。

  • 界面效应评估：通过从涂层表面向基体方向进行硬度梯度测试（如截面测试），可评估扩散层、热影响区或硬度变化趋势。

  • 失效判据：观察压痕形态，检查是否出现环形裂纹或涂层剥落，定性评估涂层结合强度与韧性。

1.3 脆性材料与晶粒硬度测试

• 技术要点：努氏压头产生的细长压痕能更有效地桥接脆性材料中的微观缺陷（如孔隙、晶界），获得更具代表性的硬度值。对于单晶或多相材料，可使用极低试验力（如0.01N）测量单个晶粒或相的硬度，为材料微观组织分析提供数据。

1.4 努氏硬度与强度的近似换算

• 技术要点：对于某些脆性材料（如陶瓷、玻璃），努氏硬度（HK）与断裂强度（σ_f）之间存在经验关系：σ_f ≈ k * HK，其中k为与材料相关的系数（通常约为0.15-0.2）。此换算仅为工程估算，需谨慎使用。

关键技术控制要点：

• 样品制备：必须避免过热或过度变形导致的表面硬化或软化。电解抛光或精细研磨抛光常用。

• 试验力选择：遵循从大到小的原则进行预试验，确保在满足精度要求下使用最大可能的试验力，以减少测量相对误差。

• 保荷时间：对蠕变敏感材料（如软金属、聚合物）需严格标准化，通常为10-15秒。

• 压痕测量：必须在高倍率光学显微镜（通常400x以上）下精确测量压痕长对角线长度，测量精度需达±0.5μm以内。

2. 各行业检测范围的具体要求

2.1 金属材料与热处理

• 要求：测量渗氮、渗碳层、电镀层的硬度梯度。根据层深（通常10-500μm）选择试验力，确保压痕在待测层内。测试报告需包含硬度-深度曲线、有效层深（如达到基体硬度+50HV处）及所用试验力。

2.2 半导体与电子工业

• 要求：测量硅片、GaAs等衬底，以及脆性薄膜（如氮化硅、氧化硅）的硬度。试验力极低（常为0.01N-0.05N），环境需防震防尘。避免在活性器件区域测试，防止产生致命缺陷。

2.3 陶瓷与齐全陶瓷

• 要求：评估整体硬度及晶界相硬度。由于可能发生压痕断裂，需在报告中注明是否观察到裂纹，并用“断裂韧性（K_ic）”评估值作为补充。遵循ASTM C1326或类似标准。

2.4 地质与矿物学

• 要求：用于矿物相鉴定。需在抛光截面针对单一矿物相进行多点测试，排除解理、包裹体影响。试验力范围通常0.25N-5N，结果常与莫氏硬度进行对比分析。

2.5 生物医用材料

• 要求：测量羟基磷灰石涂层、钛合金植入体表面改性层、牙釉质/牙本质的硬度。样品需清洁干燥，生物样品需妥善固定。对多孔涂层，需注明压痕位置（实体相上），并统计多个数据。

2.6 玻璃工业

• 要求：测量平板玻璃、光学玻璃的硬度，并评估其抗划伤性。试验力常用0.98N（100gf）。需严格控制环境湿度，某些玻璃具有湿度敏感特性。

3. 检测仪器的原理和应用

3.1 测试原理
努氏硬度值（HK）由以下公式定义：
HK = 0.102 * F / A = 0.102 * F / (0.07028 * d²) ≈ 1.451 * F / d²
式中：

• HK：努氏硬度值（无单位，但通常标注为HK，后接试验力，如HK0.1）

• F：施加的试验力（N）

• A：压痕的投影面积（mm²）

• d：压痕长对角线长度（mm）

• 常数0.07028为努氏压头的面积系数。
  测试时，压头以垂直于样品表面的方向匀速施加试验力，达到设定值后保持规定时间，卸除力后，利用仪器配套的光学系统测量残留压痕的长对角线d，代入公式计算HK值。

3.2 仪器构成与应用

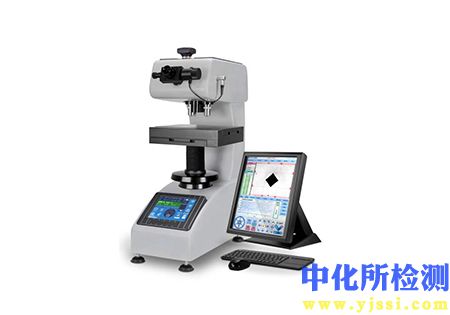

现代努氏硬度计多为数字式显微硬度计，集成努氏与维氏两种压头。

• 加载系统：采用闭环控制的电磁或电机驱动机构，实现高精度、无冲击的加卸载。力值范围通常为0.01N至9.8N。

• 压头：精密加工的金刚石棱锥体努氏压头，其短长对角线比约为1:7.11。

• 光学成像与测量系统：核心部件。包括高分辨率物镜、CCD相机和数字图像处理软件。软件自动识别压痕顶点，测量对角线长度，计算硬度值，并可将压痕图像存档。

• 载物台与对焦系统：配备高精度手动或电动X-Y载物台，以及自动对焦功能，确保批量测试的效率和定位精度。

• 数据管理软件：除计算硬度外，还可生成统计报告（平均值、标准差）、绘制硬度分布图及硬度-深度梯度曲线。

3.3 仪器校准与溯源

• 主要校准项目：

  • 试验力：使用标准测力仪在多个力值点进行校准，误差应不超过标称值的±1.0%（对≤0.98N的力为±1.5%）。

  • 压头几何形状：检查压头两个面的夹角及棱线的尖锐度，需符合标准。

  • 测量系统：使用标准刻度线（如0.01mm分度的标准显微刻度尺）校准光学系统的放大倍率和测量准确性。

• 日常校验：使用有证标准硬度块（如HK0.1、HK0.5值）进行期间核查，确保仪器整体测量链的准确性，测量值应在标准块标定值的不确定度范围内。
