穿刺测试技术规范

穿刺测试是评价材料或组件在极端局部压力下抗穿透能力的关键力学性能试验，广泛用于评估产品的安全性与可靠性。该测试通过模拟尖锐物体冲击材料表面，测定其抵抗穿刺破坏的临界力、能量及变形行为。

一、 检测项目分类及技术要点

1. 静态穿刺测试

   • 原理：使用规定形状的穿刺头（如圆柱平头、半球形头、锥形头），以恒定速度垂直压入试样，直至完全穿透或达到预定行程。

   • 关键参数：

     • 穿刺强度：最大穿刺力（N或kN）。

     • 穿刺能量：力-位移曲线下的面积，表示至穿透为止所吸收的能量（J）。

     • 屈服力与变形：材料发生明显塑性变形或初始破坏时的力与位移。

   • 技术要点：

     • 夹具设计：试样夹具需提供均匀、可靠的夹持，中心孔直径需标准化（通常为φ40mm或φ100mm），以避免边缘效应影响。

     • 穿刺头规格：常用穿刺头直径有φ3mm、φ5mm、φ10mm、φ20mm等，锥角有30°、45°、60°等。材质为高强度淬火钢，硬度≥60 HRC。

     • 速度控制：标准试验速度通常为50-500 mm/min，需根据材料标准选定。

     • 数据采集：需高频采集力与位移数据，确保曲线精确。

2. 动态冲击穿刺测试

   • 原理：利用摆锤、落锤或气动装置赋予穿刺头动能，以模拟高速冲击下的抗穿刺性能。

   • 关键参数：

     • 冲击能量：初始势能（J）。

     • 剩余能量：穿刺后摆锤或落锤回升的势能。

     • 吸收能量：两者差值。常直接测量。

     • 破坏模式：脆性断裂、延性撕裂、分层等。

   • 技术要点：

     • 能量选择：冲击能量需根据材料预期使用条件选择，通常进行一系列能量测试以确定临界破坏能量。

     • 速度范围：冲击速度可从1 m/s到20 m/s以上，覆盖低速碰撞到高速冲击场景。

     • 仪器校准：定期校准能量损失、摩擦力和速度测量系统。

3. 蠕变穿刺测试

   • 原理：在恒定穿刺力（通常低于即时穿刺强度）下，长时间监测材料变形直至破坏或达到稳定，评估其长期抗穿透性能。

   • 关键参数：

     • 蠕变变形-时间曲线。

     • 蠕变破坏时间。

     • 蠕变速率。

   • 技术要点：需在恒温恒湿环境中进行，力加载系统需高度稳定，位移测量精度需达微米级。

二、 各行业检测范围的具体要求

1. 高分子及复合材料行业

   • 薄膜/片材：重点评估包装材料、土工膜、防水卷材的抗穿刺性。常用φ1mm-φ3mm小直径穿刺头，速度100-300 mm/min。依据标准如ISO 12236、ASTM D4833、GB/T 10004。

   • 泡沫材料：评估缓冲包装、座椅衬垫性能。使用φ50mm-φ100mm大直径半球头，防止切割，关注压缩和撕裂的复合行为。依据标准如ISO 3386、ASTM D3574。

   • 纤维增强复合材料：评估航空内饰、汽车结构件在冲击下的抗分层扩展能力。常用落锤冲击后，用压缩夹具进行准静态穿刺评估剩余强度。

2. 医药及医疗器械行业

   • 药品包装：注射剂瓶塞、输液袋的耐穿刺性和自密封性是关键。使用符合ISO 7866、ISO 7886的专用穿刺器（如注射针），测试穿刺力和保持力，速度通常为100 mm/min。

   • 防护用品：测试手术衣、隔离服对尖锐器械的抵抗能力。依据标准如ASTM F2878，使用标准手术刀片或针进行动态或准静态测试。

3. 新能源电池行业

   • 电池安全测试（关键应用）：模拟电池内部短路。依据GB 38031、UL 2580、IEC 62660等强制标准。

   • 具体要求：使用φ3mm-φ8mm的耐高温钢质穿刺头（通常为锥形），以预定速度（如80 mm/s）穿刺电池单体至一定深度（如贯穿），监测电压、温度变化，要求一定时间内不起火、不爆炸。测试需在防爆箱内进行。

4. 纺织与防护行业

   • 防刺面料/服装：评估对匕首、刺刀等锐器的防护等级。依据标准如GA 68（警用防刺服）、NIJ 0115.00。

   • 测试方法：采用落锤冲击或气动发射，使用标准刀具（SPI、SP2等）以规定能量和角度冲击试样背衬塑性粘土，通过测量粘土切痕深度判定防护等级。

5. 食品工业

   • 食品质地分析：测定水果、蔬菜、凝胶等食品的硬度、韧性。使用圆柱形平头或锥形穿刺探头，速度常为1-10 mm/s。依据标准如ISO 11036。

三、 检测仪器的原理和应用

1. 万能材料试验机（用于静态/蠕变穿刺）

   • 原理：由伺服电机或液压系统驱动横梁运动，通过负荷传感器测量力，通过编码器或LVDT测量位移。

   • 应用：执行标准化的静态穿刺测试，可精确控制速度和位移，获取高精度的力-位移曲线。配备高低温箱后可进行环境模拟测试。

2. 摆锤冲击试验机

   • 原理：将摆锤抬升至一定高度获得势能，释放后冲击试样，通过摆锤剩余摆角计算能量损失。

   • 应用：主要用于塑料薄膜、片材、复合材料在中等速度（2-4 m/s）下的冲击穿刺能量测试，如依据ISO 7765、ASTM D1709的薄膜落镖冲击测试（本质为穿刺）。

3. 落锤冲击试验机

   • 原理：将带有穿刺头的冲头提升至预定高度自由落下，通过光电传感器测量冲击速度，利用加速度传感器或力传感器间接计算冲击力与能量。

   • 应用：适用于范围更广的冲击能量（几焦耳至数万焦耳），用于汽车内饰、电池安全、土工材料、防护装甲等高速冲击穿刺测试。可集成高速摄像记录破坏过程。

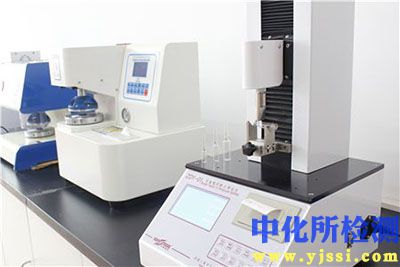

4. 专用穿刺测试仪

   • 原理：针对特定行业标准设计的集成化仪器。

   • 应用：

     • 医药包装穿刺器：集成特定夹具和力传感器，用于测试胶塞、输液袋。

     • 纸张纸板戳穿强度仪：模拟纸箱在运输中受到角戳击，测量其吸收的能量，依据ISO 3036。

5. 数据采集与分析系统

   • 原理：高速A/D转换卡采集传感器信号，专用软件实时显示、记录和分析力、位移、能量数据。

   • 应用：计算峰值力、断裂力、吸收能量、刚度等参数，是获得定量测试结果的核心。高级系统可集成视频引伸计，同步观测形变与力学数据。
