耐破强度测试技术规范

1. 检测项目分类及技术要点

耐破强度测试主要衡量在均匀递增压力作用下，材料抵抗垂直于表面压力的能力。测试结果以千帕（kPa）或磅力每平方英寸（psi）表示。

1.1 主要检测项目分类

• 绝对耐破强度： 试样破裂时施加的最大压力值，是直接测得的核心指标。

• 相对耐破指数： 将绝对耐破强度除以试样的定量（克重），单位 kPa·m²/g 或 (kPa·m²/g)。该指标消除了材料厚度和克重的影响，用于不同定量材料间的性能比较。

• 耐破指数： 与相对耐破指数含义相同，为常用表述。

1.2 核心技术要点

• 试样准备： 试样需具有代表性，无褶皱、裂口或明显缺陷。通常至少准备10个有效试样，并至少在标准温湿度条件（如23±1°C， 50±2% RH）下平衡处理24小时。

• 夹持系统： 使用上下两个同心环形夹盘牢固夹紧试样，防止测试过程中滑动。上夹盘孔径为标准内径（通常为31.5±0.05 mm），下夹盘孔径稍大。夹持压力必须足够且均匀，ISO标准规定不低于690 kPa，ASTM标准规定不低于520 kPa。

• 测试介质： 使用符合标准的弹性胶膜（通常为氯丁橡胶或天然橡胶），其厚度、硬度和弹性需定期校准和更换。胶膜在测试中膨胀，将压力均匀传递至试样。

• 加压速率： 压力必须匀速递增。国际标准（ISO 2758/2759）规定速率为170±15 kPa/s，美国标准（ASTM D774/D4982）规定为95±15 kPa/s。速率偏差会显著影响结果。

• 终点判断： 仪器需准确捕捉试样破裂瞬间的压力峰值。破裂通常伴随压力骤降。

• 结果处理： 计算所有有效测试结果的算术平均值，并报告最大值、最小值及变异系数（CV%）。若胶膜凸起高度超过标准值（如ISO规定超过10.0 mm），该结果应作废。

2. 各行业检测范围的具体要求

耐破强度测试的应用与材料要求因行业而异，需遵循对应的产品标准。

2.1 纸与纸板

• 纸张（低定量材料）： 通常遵循ISO 2758 或 ASTM D774。适用于定量低于250 g/m²的纸张，测试面积较小，压力范围较低。常用于信封纸、书写纸、包装薄纸等。

• 纸板与瓦楞纸板（高定量材料）： 遵循ISO 2759 或 ASTM D4982。适用于定量高于250 g/m²的纸板及瓦楞原纸。瓦楞纸板的耐破强度可通过其组件（面纸、里纸、芯纸）的耐破强度之和进行预测（马基公式）。

• 关键指标： 商业合同中常规定最低耐破强度值或耐破指数。例如，重型包装箱用纸板要求耐破强度可达1400 kPa以上。

2.2 纺织品

• 测试标准： 常采用 ISO 13938-1（液压法） 或 ASTM D3786（胀破强度）。

• 技术特点： 与纸类测试原理相似，但夹持孔径可能更大（如标准为30.5 mm或31 mm），且更关注织物在双轴应力下的破裂性能。测试结果同时报告胀破强度和试样膨胀高度。

• 应用范围： 适用于梭织物、针织物、无纺布等，特别是用于工业用布、篷盖布、消防水带等需要承受压力或膨胀的纺织品。

2.3 塑料薄膜与薄片

• 测试标准： 常参考 ISO 1060-1/2 或 ASTM D3787。

• 技术特点： 尽管原理相通，但针对塑料材料，有时会使用“膜片式”或“气压式”胀破测试仪。测试需注意薄膜的弹性形变较大，夹持需绝对牢固。

• 应用范围： 评估用于软包装、塑料袋、农用薄膜等材料的抗局部冲击压力能力。

2.4 行业通用要求差异

• 夹盘尺寸： 纸张多用31.5 mm孔径，纺织品多用30.5或31.0 mm，特殊材料可能使用更大孔径（如79.8 mm用于土工布）。

• 加压速率： 纸与纸板的ISO与ASTM标准速率不同，测试报告中必须注明所采用的标准。

• 结果解读： 纸业强调“耐破指数”以进行公平比较；纺织业同时关注“胀破高度”以表征材料延展性；包装行业则将耐破强度直接作为包装件堆码强度和安全系数设计的重要输入参数。

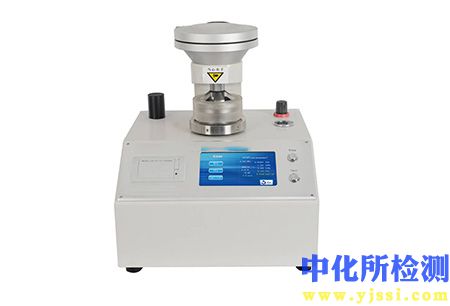

3. 检测仪器的原理和应用

现代耐破强度测试仪普遍为全自动液压式，集成度高，操作简便。

3.1 核心工作原理
仪器采用液压递增原理。系统主要由试样夹持装置、液压动力系统（电机、活塞缸）、弹性胶膜、压力传感器和微处理器控制单元组成。工作时，电机驱动活塞挤压系统内的甘油或硅油，产生均匀递增的液压。液压推动胶膜向上凸起，持续均匀地施压于被夹持的试样背面，直至试样破裂。压力传感器实时采集压力信号并传送至处理器，处理器记录峰值压力即为耐破强度值。

3.2 仪器关键组成部分与应用

• 夹持单元： 气动夹持已成为主流，能提供稳定、可重复且足够高的夹持力，确保试样边缘无滑动，测试结果更精确。

• 液压与传动系统： 采用精密的滚珠丝杠或伺服电机控制系统，确保活塞以恒定速度推进，这是保证加压速率准确的关键。

• 传感与数据系统：

  • 压力传感器： 高精度、高响应速度的传感器是测量准确度的核心。

  • 控制与处理单元： 内置微处理器自动控制测试流程、计算并存储结果、统计数据分析，并可直接连接电脑或打印机输出报告。高级型号具备自动诊断、胶膜寿命提醒、多标准预置等功能。

• 校准与维护：

  • 压力校准： 必须定期（通常每年或每半年）使用标准砝码或经溯源认证的数字压力校准器对仪器压力读数进行校准。

  • 胶膜检查与更换： 胶膜是易损件，其弹性会随使用次数增加而衰减。需定期检查其自由凸起高度（未夹样时，加压至一定压力，如250 kPa，测量凸起高度），超出标准范围必须立即更换。

  • 夹持力检查： 使用标准测压仪检查气动夹持系统的压力是否达标。

• 应用选择： 选择仪器时，需根据测试材料范围（纸张、纸板、纺织品等）确认其符合的标准体系（ISO/ASTM/GB等）、压力量程（通常有0-1600 kPa, 0-4800 kPa, 0-6000 kPa等不同规格）、夹盘尺寸以及是否具备计算耐破指数等功能。对于实验室需进行多标准测试的情况，应选择可灵活切换测试参数（如加压速率）的型号。
