漆膜性能检测技术体系

漆膜性能检测是通过系统化的测试方法，对涂层物理、化学及耐久性进行量化评估的技术活动。其核心在于确保涂层满足设计功能、防护要求及使用寿命。

一、 检测项目分类及技术要点

漆膜检测通常分为三大类：基本物理性能、耐化学腐蚀与环境耐久性、特殊功能性。

1. 基本物理性能检测

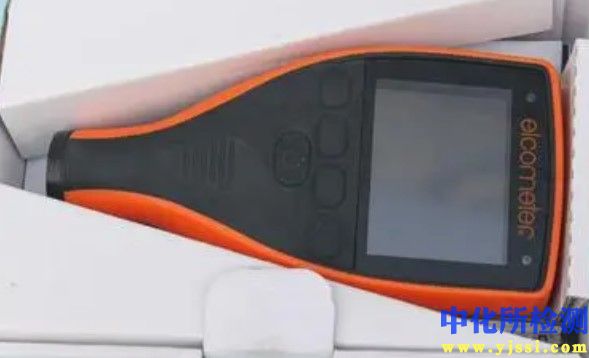

• 涂层厚度： 涂层发挥性能的基础。分为湿膜厚度（施工中控制，常用梳齿规）和干膜厚度（验收关键）。测量方法包括：

  • 磁性测厚法： 用于钢铁等磁性基体上的非磁性涂层（GB/T 4956）。测量时需多点平均，远离边缘和弯曲处。

  • 涡流测厚法： 用于非铁金属基体上的绝缘涂层（GB/T 4957）。

  • 超声波测厚法： 用于多层涂层或非金属基体。

• 外观与光泽：

  • 光泽度： 使用60°、20°、85°几何角度的光泽度计测量（GB/T 9754）。高光漆（>70 GU）推荐20°角，哑光漆（<10 GU）推荐85°角。

  • 色差： 使用分光光度测色仪，在D65标准光源下测量L*a*b*值，计算ΔE*ab（GB/T 11186）。

  • 桔皮： 采用桔皮仪，通过长波（LW，0.1-0.6mm）和短波（SW，<0.1mm）数据量化表面波纹度。

• 机械性能：

  • 附着力： 关键指标。

    • 划格法（ISO 2409）： 适用于厚度≤250μm的涂层。0-1级为合格。

    • 拉开法（GB/T 5210）： 获取定量数据（MPa），首选方法。失效模式（内聚破坏、附着力破坏）分析至关重要。

  • 硬度：

    • 铅笔硬度（GB/T 6739）： 操作简便，从9B到9H，以未划破涂膜的最高硬度为准。

    • 摆杆阻尼硬度（GB/T 1730）： 以摆杆在漆膜上摆动衰减的时间与玻璃板上摆动时间的比值表示，更能反映漆膜内聚强度。

  • 柔韧性/抗冲击性：

    • 弯曲试验（ISO 1519）： 评估涂层在轴棒弯曲时抗开裂能力。

    • 冲击试验（GB/T 20624.2）： 用落锤冲击，正冲（漆膜面）测试抗变形，反冲（基材面）测试附着力。

2. 耐化学腐蚀与环境耐久性检测

• 耐腐蚀性：

  • 盐雾试验： 模拟海洋/含盐大气环境。

    • 中性盐雾（NSS，GB/T 1771）： 基础测试。

    • 乙酸盐雾（AASS，ISO 9227）： 腐蚀性更强。

    • 铜加速乙酸盐雾（CASS，GB/T 10125）： 用于快速评估装饰性镀层。评估标准包括起泡、锈蚀、划痕扩蚀宽度等。

  • 循环腐蚀试验（CCT）： 更贴近真实环境，通常包含盐雾、干燥、湿润、冷凝等循环阶段（如ASTM D5894）。

• 耐候性与耐光性：

  • 人工加速老化： 使用氙灯（模拟全光谱太阳光，GB/T 1865）或UV荧光灯（主要模拟UV破坏，ASTM G154）试验箱，控制光强、温度、湿度及喷淋周期。

  • 自然曝晒： 在典型气候场（如佛罗里达、敦煌）进行，数据最可靠，但周期长（通常以年计）。评估项目包括保光率、色差、粉化等级（ISO 4628-7）等。

• 耐化学品性： 通过点滴或浸泡法，测试漆膜对特定试剂（如酸、碱、溶剂、清洁剂）的抵抗能力（GB/T 9274）。定期观察失光、变色、起泡、软化等现象。

3. 特殊功能性检测

• 电绝缘性： 测量体积电阻率、介电强度（击穿电压）等。

• 导热/耐热性： 高温烘烤后检测外观、附着力变化，或测量热导率。

• 防火阻燃性： 根据标准（如UL94）测试燃烧速率、阻燃等级。

• 抗菌性： 对涂层表面进行特定菌种培养，评估抑菌圈或抗菌率（ISO 22196）。

二、 各行业检测范围的具体要求

不同行业因服役环境差异，对漆膜检测的重点和标准有显著不同。

• 汽车工业：

  • 外观： 极高要求，严格监控桔皮（DOI）、鲜映性、色差。

  • 耐候性： 要求极严，整车通常需通过长达2000小时以上的氙灯老化或循环腐蚀测试。

  • 耐刮擦/石击： 使用刮擦仪（如五指刮擦）和多角度石击仪测试（SAE J400）。

  • 耐化学品： 重点测试耐刹车油、冷却液、洗涤剂等。

• 船舶与海洋工程：

  • 耐腐蚀： 是核心，压载舱涂层需满足PSPC标准，强制要求NSS试验720小时，划痕扩蚀<3mm。

  • 阴极剥离： 评估涂层在阴极保护下的抗剥离能力（ISO 15711）。

  • 耐盐雾/耐海水浸泡： 测试周期长，要求高。

• 航空航天：

  • 极端环境耐受性： 包括高低温循环、耐航空燃油、液压油、除冰液等。

  • 附着力与柔韧性： 考虑到机身应力变形，要求苛刻。

• 建筑与钢结构：

  • 耐候性： 根据ISO 12944腐蚀等级（C1-C5）确定测试周期。外墙涂料重视QUV加速老化时长（如1000小时以上）。

  • 防火性： 建筑内部钢结构涂层需满足耐火极限测试（如GB 14907）。

• 消费电子与家电：

  • 耐磨耗： 常用RCA纸带耐磨仪（ASTM F2357）、钢丝绒摩擦测试。

  • 手汗/化妆品耐受： 模拟人体接触污染。

  • 涂层硬度与触感： 要求兼顾。

三、 检测仪器的原理和应用

1. 附着力拉开仪：

   • 原理： 将特定尺寸的测试锭（dolly）用高强度胶粘剂固定在涂层表面，使用液压或机械装置垂直于涂层表面匀速施加拉力，直至涂层被拉脱，记录最大拉力值（F）。附着力强度（σ）由公式 σ = F / A（A为锭子面积）计算。

   • 应用： 钢结构、船舶、航空航天等高要求领域的核心定量测试。

2. 盐雾试验箱：

   • 原理： 将氯化钠溶液（通常为5%±1%）通过压缩空气雾化，形成均匀的盐雾沉降在试样表面。箱内温度恒定（如NSS为35℃±2℃）。通过控制喷雾、饱和塔温度等参数，创造加速腐蚀环境。

   • 应用： 所有金属防护涂层的基础耐腐蚀筛选测试。

3. 氙灯老化试验箱：

   • 原理： 氙灯光谱与太阳光全光谱最接近。通过滤光器（如日光滤光器）筛选出所需波段的光辐射。同时精确控制箱内黑板温度、箱体相对湿度，并可模拟雨淋的喷淋循环。

   • 应用： 汽车、建筑材料、纺织品等对颜色和光泽耐久性要求高的产品。

4. 超声波测厚仪：

   • 原理： 探头发射超声波脉冲，脉冲在涂层与基体界面反射后被接收。仪器测量脉冲在涂层中往返传播的时间，根据已知的超声波在涂层中的传播速度，计算出涂层厚度。

   • 应用： 非金属基体（塑料、木材）上的涂层，或精确测量多层涂装体系中的单层厚度。

5. 分光光度测色仪：

   • 原理： 将样品反射的光进行分光，测量其在可见光波段（通常360-780nm）每个波长点的反射率，从而得到精确的光谱数据，再通过CIE色度学公式计算出色品坐标和三刺激值。

   • 应用： 对颜色质量控制要求严格的行业，如汽车、家电、印刷等，用于配方开发、在线色差控制和来料检验。

系统的漆膜检测是连接涂料研发、生产施工与最终性能保障的桥梁，必须依据明确的标准、使用正确的仪器、并结合具体的应用场景进行综合评判。
