金属疲劳试验详细技术内容

1. 检测项目分类及技术要点

金属疲劳试验旨在评估材料或结构在循环载荷作用下的性能退化、裂纹萌生及扩展行为直至断裂。主要分类及技术要点如下：

1.1 高周疲劳试验

• 定义与目标：测试材料在应力水平低于屈服强度、失效循环次数通常高于1×10⁵周次的疲劳行为。重点获取应力-寿命曲线。

• 技术要点：

  • 试样制备：试样工作段需进行精加工与抛光，以消除表面缺陷引起的应力集中，确保疲劳源萌生于材料内部。

  • 应力比：通常采用对称循环（R=-1），也根据工况使用脉动循环（R=0）或其他应力比。

  • 试验控制：采用应力控制模式。施加的载荷波形通常为正弦波，频率范围在20-200Hz，以提升试验效率。

  • 数据处理：采用成组法或升降法测定条件疲劳极限（如10⁷周次）。通过绘制S-N曲线（应力幅-寿命曲线），并运用最小二乘法进行拟合，常采用Basquin公式：σ_a = σ_f’ (2N_f)^b，其中σ_a为应力幅，σ_f’为疲劳强度系数，b为疲劳强度指数，N_f为失效循环次数。

1.2 低周疲劳试验

• 定义与目标：测试材料在应力水平接近或超过屈服强度、失效循环次数通常低于1×10⁵周次的疲劳行为。重点研究塑性应变导致的疲劳损伤。

• 技术要点：

  • 试样制备：同高周疲劳，但对同轴度和表面光洁度要求更高。

  • 应变控制：采用应变控制模式，控制总应变幅或塑性应变幅。

  • 波形与频率：通常采用三角波或梯形波，频率较低（0.1-5Hz），以适应塑性变形的响应。

  • 数据处理：绘制ε-N曲线（应变幅-寿命曲线）。基于Coffin-Manson公式：Δε_p/2 = ε_f’ (2N_f)^c，其中Δε_p/2为塑性应变幅，ε_f’为疲劳延性系数，c为疲劳延性指数。同时监测循环硬化/软化行为。

1.3 疲劳裂纹扩展速率试验

• 定义与目标：测定已存在裂纹在循环载荷下的扩展速率da/dN与应力强度因子幅ΔK的关系。

• 技术要点：

  • 预制裂纹：使用高频疲劳试验机在缺口试样上预制出尖锐的疲劳裂纹。

  • 试样类型：标准试样包括紧凑拉伸试样和中心裂纹拉伸试样。

  • 载荷控制：在恒幅载荷下进行试验，记录裂纹长度a与循环次数N的关系曲线。

  • 数据处理：根据ASTM E647等标准，计算da/dN和ΔK。在Paris区满足：da/dN = C(ΔK)^m，其中C和m为材料常数。需测定门槛值ΔK_th和临界断裂对应的K_max。

1.4 其他专项试验

• 接触疲劳：模拟齿轮、轴承等接触表面的点蚀、剥落失效。

• 腐蚀疲劳：在腐蚀环境与循环载荷耦合作用下的试验，需控制环境介质成分、温度、pH值及载荷频率（低频影响更显著）。

• 热机械疲劳：同时施加温度循环和机械应变循环，用于评估涡轮叶片等部件。

• 振动疲劳：适用于薄壁结构，在高频谐振载荷下进行试验。

2. 各行业检测范围的具体要求

2.1 航空航天

• 材料与部件：涡轮盘、叶片、机身结构、起落架用高温合金、钛合金、超高强度钢。

• 要求：必须进行高周、低周、裂纹扩展及振动疲劳试验。需考虑“安全-寿命”与“损伤容限”设计理念。试验需模拟实际飞行谱（载荷谱），进行谱载试验。重点关注高温下的疲劳性能。数据需满足MIL、AMS、GB/T 3075、ASTM E606等严格标准。

2.2 汽车工业

• 材料与部件：发动机曲轴、连杆、悬架弹簧、车桥、转向节等用钢、铝合金。

• 要求：以高周疲劳和低周疲劳为主，尤其关注部件的弯曲与扭转疲劳。试验载荷需基于实测道路载荷谱进行简化与强化。大量使用零部件台架试验，如曲轴的旋转弯曲疲劳试验。标准常遵循ISO 12107、SAE J1099、GB/T 26077等。

2.3 能源电力（核电、火电、风电）

• 材料与部件：核电站主管道、汽轮机转子、叶片、风电齿轮箱、主轴。

• 要求：核电领域要求极其严苛，需进行低周疲劳、热疲劳和腐蚀疲劳试验，考虑辐照环境影响，遵循ASME BPVC III和RCC-M规范。火电关注高温低周疲劳。风电重点关注大型部件在变幅载荷下的疲劳寿命和焊接接头的疲劳性能，遵循GL、DNV及IEC 61400系列标准。

2.4 轨道交通

• 材料与部件：车体铝合金/不锈钢焊接结构、车轮、车轴、轨道。

• 要求：车轴、车轮执行超高周疲劳试验（如10⁹周次）。焊接结构是重点，需进行接头细节的疲劳试验，评估应力集中影响。遵循EN 12663、EN 13103、JIS E 4501、TB/T等系列标准。

2.5 海洋工程与船舶

• 材料与部件：平台导管架节点、船体结构用钢。

• 要求：重点进行腐蚀环境下的疲劳试验，考虑海水腐蚀和阴极保护的影响。焊缝疲劳性能是关键。载荷需考虑随机波浪载荷。遵循API RP 2A、DNV-RP-C203等规范。

3. 检测仪器的原理和应用

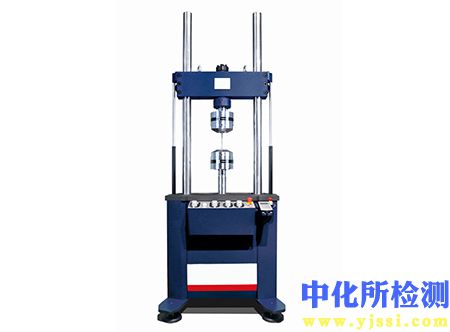

3.1 电液伺服疲劳试验机

• 原理：采用电液伺服阀作为控制核心。控制器发出指令信号，驱动伺服阀调节液压油流向和流量，进而控制作动缸活塞运动，对试样施加载荷。闭环反馈传感器（力、位移、应变）将信号实时返回控制器进行比对调整。

• 应用：功能最全面，可进行低周疲劳、高周疲劳（中低频段）、裂纹扩展、模拟谱载试验。动态载荷范围大，可进行大吨位（可达数千kN）结构件试验。刚度高，但运行能耗和维护成本较高。

3.2 电磁谐振式疲劳试验机

• 原理：利用机械谐振原理。通过电磁驱动器在系统固有频率附近激励，使加载框架产生共振，从而以最小能耗在试样上产生大幅值的交变载荷。

• 应用：专用于高周和超高周疲劳试验。频率高（通常70-300Hz），试验效率极高，运行能耗低。但一般只能进行力控制下的对称循环疲劳试验，功能相对单一，载荷波形通常为正弦波。

3.3 闭环控制原理与关键部件

• 核心：所有现代疲劳试验机均采用闭环伺服控制。

• 控制器：接收设定参数（载荷、位移、应变幅值、波形、频率），并与传感器反馈信号实时比较，通过PID等算法驱动作动器，消除误差。

• 作动器：电液伺服作动器或电动直线电机作动器，是载荷的执行机构。

• 传感器：

  • 载荷传感器：基于应变计原理，测量动态力。

  • 位移传感器：常用LVDT（线性可变差动变压器）或光电编码器。

  • 引伸计：夹持在试样工作段，直接测量应变，是低周疲劳试验的关键。

• 附件：高温炉、环境箱、液压夹头、数字图像相关光学测量系统等，用于扩展试验能力。

3.4 裂纹监测设备

• 柔度法：通过测量试样加载线上的位移或背面孔隙张开位移与载荷的关系，间接计算裂纹长度。最常用，可实现自动化连续测量。

• 电位法：对试样通恒定直流电，裂纹扩展导致电阻变化，通过测量裂纹两侧电位差变化反推裂纹长度，尤其适用于高温或恶劣环境。

• 光学显微镜/视频引伸计：直接观测表面裂纹长度。

所有试验均需在受控环境（温度、湿度）下进行，严格遵循相应的国际（ISO、ASTM）、国家（GB/T）或行业标准，确保试验流程的规范性和数据的可比性、可靠性。数据分析需结合断口形貌分析（SEM）以确定疲劳源、扩展区及最终断裂区的特征，从而全面评估疲劳行为与失效机理。
