中性盐雾测试技术规范

中性盐雾测试（NSS测试）是依据GB/T 10125-2021 / ISO 9227:2017、ASTM B117-19等标准，模拟海洋或含盐潮湿大气环境，用于评价金属材料及其防护层（如电镀、涂层、转化膜等）抗腐蚀性能的加速试验方法。其核心是通过可控的试验箱，对试样暴露于恒定盐雾环境中进行加速腐蚀评估。

1. 检测项目分类及技术要点

中性盐雾测试主要依据试验目的和评价标准进行分类，技术要点涵盖溶液、条件、评价等全过程。

1.1 检测项目分类

• 常规耐腐蚀测试：评估试样出现初始腐蚀产物（如白锈、红锈）的时间。记录首次出现腐蚀的时长，是评价防护层耐蚀性的基础指标。

• 评级判定测试：试验结束后，依据特定标准对腐蚀面积、腐蚀严重程度进行量化评级。常用标准包括：

  • GB/T 6461 / ISO 10289：通过计算保护评级（Rp）和外观评级（RA）进行量化评价。Rp基于基体腐蚀面积，RA基于试样表面外观变化。

  • ASTM D610 / ASTM D1654：评估涂层起泡程度（ASTM D714）和锈蚀等级。

• 孔隙率测试：用于检测阴极性镀层（如钢上的镀镍、镀铬）的连续性。腐蚀介质穿透镀层孔隙导致基体腐蚀，通过统计单位面积内的腐蚀点数量来评估镀层致密性。

• CASS测试（铜加速乙酸盐雾测试）：在NSS基础上加入氯化铜和乙酸，pH值降至约3.1-3.3，腐蚀性更强，主要用于快速评价装饰性镀层（如Cu-Ni-Cr）的抗蚀性。与NSS属不同测试类别，但常作为关联项目。

1.2 核心技术要点

• 试验溶液：采用分析纯氯化钠和电导率≤20µS/cm的去离子水或蒸馏水配制，浓度为（50±5）g/L。25℃时pH值应介于6.5-7.2之间。配制后需过滤，防止喷嘴堵塞。

• 试验条件：

  • 箱内温度：（35±2）℃。温度均匀性至关重要。

  • 沉降率：在至少80cm²的收集区内，每小时收集的溶液应为1.0-2.0 mL/h。此参数直接影响腐蚀速率与重复性。

  • 喷雾压力：通常控制在70-170kPa范围内，以保证盐雾均匀沉降。

  • 试样放置：试样应与垂直方向成15°-25°角放置，并尽可能使受检面朝上。试样间、试样与箱壁间不应接触，避免冷凝液滴交叉污染。

• 试验周期：根据产品或材料规范确定，常用周期为24h、48h、72h、96h、240h、480h、720h、1000h等。建议试验周期为24h的整数倍。

• 结果评价：试验结束后，用低于40℃的流动水轻柔冲洗试样，除去表面盐沉积，然后立即用压缩空气吹干或置于干燥器中恢复。根据测试目的进行外观检查、腐蚀点计数、质量变化测量或力学性能变化测定。

2. 各行业检测范围及具体要求

不同行业基于产品服役环境和可靠性要求，对NSS测试时长和合格判据有具体规定。

• 汽车工业：

  • 外部金属件/镀层：通常要求≥720h无红锈。如锌合金压铸件镀铬，常要求CASS测试≥96h。

  • 汽车电子电气件：参照ISO 16750-4等标准，常用测试时长为48h、96h、240h，评估电性能及腐蚀情况。

  • 紧固件：根据GB/T 3098.18（ISO 4042），镀锌或锌合金涂层紧固件常用NSS 240h或720h，要求无白色或红色腐蚀产物。

• 电子产品/电工电器：

  • 金属防护层：参照GB/T 2423.17（IEC 60068-2-11），基础测试时长常为48h、96h。具体时间由产品规范规定。

  • 印制电路板（PCB）：测试阻焊膜或表面处理层的耐蚀性，常用24h-96h。

  • 家用电器：对金属外壳或内部金属部件，通常要求NSS 48h-240h无明显腐蚀。

• 航空航天：

  • 要求极为严格，常采用多项腐蚀测试组合。NSS测试时长可能要求超过1000h。具体遵循如HB 系列、MIL-STD-810G等方法。

• 建筑材料与五金：

  • 铝及铝合金阳极氧化：参照GB/T 5237.2，阳极氧化膜经NSS测试，根据膜厚不同要求≥9级（GB/T 6461评级）。

  • 镀锌层（热浸镀、电镀锌）：要求NSS 72h-240h无白锈，NSS 720h-1000h无红锈。

  • 涂料涂层：室外严酷环境下的钢结构涂料体系，常要求NSS测试≥1000h。

• 海洋工程与船舶：

  • 由于环境严酷，NSS测试作为基础筛选，常用长时间测试（如2000h以上），并常与循环腐蚀测试（如Prohesion测试）结合使用。

3. 检测仪器的原理和应用

3.1 设备结构与工作原理

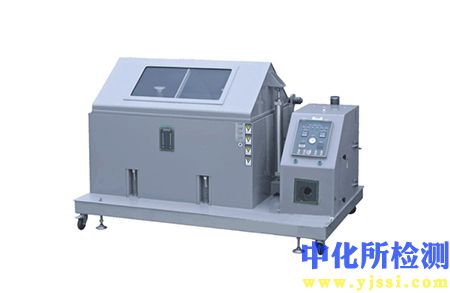

盐雾试验箱是一个集喷雾、加热、控湿、试样放置于一体的闭环系统。

• 喷雾系统：核心部件包括压缩空气饱和器（对压缩空气进行加热加湿，防止喷雾冷却和溶液浓缩）、贮液箱、喷嘴（通常为石英玻璃或塑料制成，将盐溶液雾化）。压缩空气在喷嘴处与引出的盐溶液混合并雾化喷出。

• 加热与控温系统：采用浸入式电加热器或夹套加热方式，通过PID温控器精确控制箱体内部和气饱和器的温度。

• 箱体与样品架：箱体采用耐腐蚀材料（如PP聚丙烯、PVC、玻璃钢），内衬需平滑防止积液。样品架角度可调。

• 收集装置：配备至少两个由化学惰性材料制成的漏斗形收集器，用于测量盐雾沉降率和均匀性。

3.2 关键仪器参数与校准
为确保测试重现性与准确性，设备需定期校准与维护：

• 温度校准：使用经计量的温度传感器在空载状态下，于箱内多个点进行测量，确保符合（35±2）℃范围。

• 沉降率校准：通过连续收集至少16小时的盐雾溶液，计算每小时每80cm²的收集量，调整喷雾压力或喷嘴位置使之符合1.0-2.0 mL/h标准。

• 溶液pH值监控：定期测量收集液的pH值，确保其在6.5-7.2之间。

• 喷嘴检查与更换：喷嘴堵塞或磨损会导致喷雾不均匀，需定期清洁或更换。

3.3 应用注意事项

• NSS测试是一种加速试验，其结果与自然暴露腐蚀不存在简单的换算关系，主要用于对比评价和质量控制。

• 试样前处理（清洁、划痕制作）、放置角度及试验后的清洁方法必须严格遵循标准，否则会严重影响结果。

• 对于含有挥异性腐蚀抑制剂或具有自愈功能的涂层，NSS测试可能不适用，需选用其他循环腐蚀测试方法。
