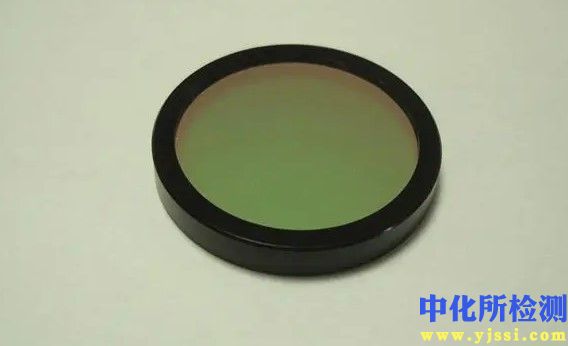

滤光片测试技术内容

1. 检测项目分类及技术要点

滤光片的性能评估需通过一系列标准化光学与机械测试，主要项目分类及技术要点如下：

1.1 光谱性能测试
此为滤光片核心检测项目，直接决定其功能实现。

• 光谱透射比/反射比：

  • 技术要点： 测量关键波长（如中心波长、截止波长）及指定波段（如通带、阻带）的透射率或反射率。需使用高分辨率光谱仪（如光栅光谱仪或傅里叶变换红外光谱仪），注意光束准直性、入射角控制和探测器校准。报告需包含峰值透射率、半高宽（FWHM）、截止陡度、波纹系数等。

• 截止深度与截止带宽：

  • 技术要点： 定量评估阻带光抑制能力。截止深度通常要求达到OD 4（透射率0.01%）以上，深截止滤光片要求OD 6。需关注通带与阻带过渡区的宽度（陡度）。

• 光谱均匀性：

  • 技术要点： 评估滤光片有效孔径内不同位置的光谱一致性。对于大尺寸或用于成像系统的滤光片至关重要。通常要求峰值波长偏差小于±1 nm，透射率变化小于±2%。

1.2 光学性能测试

• 波前畸变（光程差）：

  • 技术要点： 衡量滤光片引入的像差，影响成像质量。使用激光干涉仪（如Zygo干涉仪）测量透射波前误差（P-V值和RMS值）。高精度光学系统要求RMS值小于λ/10（λ=632.8 nm）。

• 散射与雾度：

  • 技术要点： 评估由表面粗糙度或体内缺陷引起的非定向光散射。使用积分球配合分光光度计测量总积分散射（TIS）。低散射应用要求TIS < 0.1%。

• 光学密度（OD）：

  • 技术要点： 为透射率倒数的对数（OD = -log₁₀(T)）。中性密度滤光片需在指定波段内（如可见光区）保持OD值恒定，偏差通常要求小于±0.1 OD。

1.3 环境可靠性测试
模拟实际使用环境，验证滤光片的稳定性。

• 附着力与硬度测试： 使用划格法（ISO 2409）测试薄膜附着力；使用铅笔硬度计（ASTM D3363）测试表面抗刮擦能力，通常要求≥5H。

• 耐候性测试：

  • 湿热测试： 如温度85°C，相对湿度85%，持续240-1000小时，测试后光谱偏移应小于±2 nm。

  • 高低温循环测试： 如-40°C至+85°C，循环次数≥50次，要求无脱膜、开裂，光谱性能稳定。

• 耐久性测试： 包括耐溶剂擦拭（如乙醇）、耐盐雾（针对户外应用）等。

1.4 物理特性测试

• 表面质量： 依据MIL-PRF-13830B或ISO 10110标准检查划痕、麻点等缺陷。

• 面形精度： 测量表面平整度或曲率半径，使用干涉仪或轮廓仪，通常要求λ/2 ~ λ/10。

• 有效孔径： 明确规定性能符合要求的区域尺寸。

2. 各行业检测范围的具体要求

不同应用领域对滤光片的性能侧重点和标准有显著差异。

2.1 机器视觉与工业检测

• 核心要求： 高对比度、高透过率、强环境耐受性。

• 具体要求：

  • 光谱： 严格匹配光源（如LED）与传感器响应，带外截止深度需达OD 4-6以抑制背景光干扰。

  • 环境耐受： 必须通过严格的防尘、防潮、耐化学腐蚀及高低温循环测试。

  • 机械强度： 常需加装保护盖板，表面硬度要求高。

2.2 生物医学与荧光成像

• 核心要求： 极高的信噪比、精确的波长定位、优异的波前质量。

• 具体要求：

  • 荧光滤光片组（激发片、发射片、二向色镜）：

    • 激发片： 通带需紧密匹配荧光染料的吸收峰，边缘陡峭，截止深度OD 6以上，以完全阻挡发射光。

    • 发射片： 需完全阻挡激发光（OD 6以上），通带高透过率（>90%）以收集微弱荧光信号。

    • 二向色镜： 要求过渡带极窄（通常<10 nm），反射率与透射率均高于90%，且角度依赖性小。

  • 自发荧光： 基片和镀膜材料需选用低自发荧光材质（如熔融石英、特定镀膜材料）。

2.3 天文观测

• 核心要求： 极低的波前畸变、极高的透过率、优异的温度稳定性。

• 具体要求：

  • 光谱： 通带设计需避开大气吸收线（如Hα、OIII），透过率常要求>95%。

  • 均匀性： 大口径滤光片（>100 mm）需保证整个口径内光谱和厚度的高度均匀。

  • 环境： 需在真空、低温（如液氮温度）下测试性能稳定性，防止波长漂移。

  • 波前畸变： 要求极其严格，RMS值常需优于λ/20。

2.4 消费电子（智能手机、AR/VR）

• 核心要求： 微型化、大批量一致性、高可靠性与低成本。

• 具体要求：

  • 光谱： 红外截止滤光片（IRCF）需精确匹配图像传感器响应，实现可见光高透、近红外（700-1100 nm）深截止（OD 4以上）。

  • 环境可靠性： 必须通过手机行业严苛的可靠性测试（如85°C/85% RH， 500小时；高强度紫外照射）。

  • 结构强度与集成度： 常与盖板玻璃、衍射光学元件等集成，需测试抗跌落、抗冲击性能。

2.5 激光与光通信

• 核心要求： 极高的损伤阈值、极低的插入损耗、精确的带宽控制。

• 具体要求：

  • 激光损伤阈值（LIDT）： 必须明确标注连续波和脉冲激光（纳秒、飞秒）下的损伤阈值（单位：J/cm² 或 W/cm²），测试遵循ISO 21254标准。

  • 光谱： 带通滤光片需极窄带宽（<0.1 nm），陡度高，隔离度（阻带衰减）>OD 6。

  • 偏振相关损耗（PDL）： 对光通信滤光片至关重要，通常要求<0.1 dB。

3. 检测仪器的原理和应用

3.1 光谱透射/反射测量系统

• 原理： 主流采用傅里叶变换红外光谱仪（FTIR） 和光栅光谱仪。FTIR基于迈克尔逊干涉仪，通过干涉图傅里叶变换得到光谱，具有高光通量、高波数精度和宽波段覆盖的优点。光栅光谱仪利用色散元件分光，结构相对简单，在紫外-可见-近红外区域分辨率高。

• 应用： FTIR广泛用于中远红外滤光片测试；光栅光谱仪适用于紫外、可见及近红外波段的高分辨率测量。系统需集成双光束光路以补偿光源波动，并使用积分球测量漫透射/反射或总散射。

3.2 激光干涉仪

• 原理： 通常基于泰曼-格林或菲索干涉原理。一束准直激光（如He-Ne， λ=632.8 nm）被分束，分别作为参考光和经过被测件的光，两者干涉形成条纹，通过分析条纹畸变计算波前误差。

• 应用： 精确测量滤光片的透射波前畸变（OPD） 和表面面形，是评估成像质量的关键设备。

3.3 光学散射测量仪

• 原理： 使用积分球收集散射光。通过将样品置于积分球入口，分别测量直透光和总透射光，差值即为散射光。更精密的角度分辨散射（ARS）仪使用旋转探测器测量空间散射分布。

• 应用： 定量测量总积分散射（TIS） 和双向散射分布函数（BSDF），评估滤光片表面和膜层的散射损耗。

3.4 环境试验设备

• 原理： 模拟各类环境应力。

• 应用：

  • 恒温恒湿箱： 进行湿热老化测试。

  • 高低温循环箱： 进行温度冲击测试。

  • 紫外老化箱： 模拟户外紫外辐照影响。

  • 盐雾试验箱： 测试耐腐蚀性能。

3.5 激光损伤阈值测试系统

• 原理： 按照ISO 21254标准，将待测滤光片置于可控激光束下，采用“1-on-1”或“S-on-1”方式辐照多个测试点，通过显微镜观测是否出现损伤（熔融、脱落、形变），通过统计得出损伤概率曲线，确定零概率损伤阈值。

• 应用： 权威确定滤光片抗激光损伤能力的测试，为高功率激光系统选型提供核心依据。
