掩体板测试详细技术内容

1. 检测项目分类及技术要点

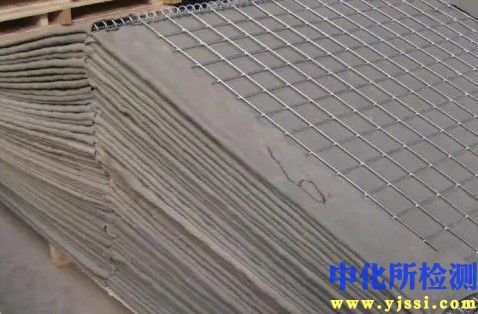

掩体板（通常指用于防护爆炸冲击波、弹片或飞溅物的结构板材，如钢结构、复合材料板、防爆墙预制板等）的性能测试主要围绕其防护能力、结构完整性和材料耐久性展开。核心检测项目可分为以下几类：

1.1 力学性能与抗冲击测试

• 弹道冲击测试：评估板体对子弹、破片的防护等级。技术要点包括：

  • 弹道极限（V₅₀）：使用标准弹头（如北约STANAG 4569规定的弹丸）以不同速度射击，找出穿透概率为50%时的速度。需严格控制弹头质量、形状、入射角（通常为0°）。

  • 背凸变形（BFS）测量：在非穿透情况下，测量板体背面由冲击产生的最大凸起高度。此数据对于防止钝性创伤至关重要，通常有严格上限（如北约标准要求≤44mm）。

  • 多击中点间距：测试板体在承受多次击中时，相邻弹着点间性能是否显著下降，最小间距依据标准确定。

• 爆炸冲击波与冲量测试：

  • 爆炸压力-冲量曲线：通过现场爆炸试验或激波管模拟，测量板体在不同峰值超压和正压作用时间组合下的响应。记录板体的变形、是否破裂、以及背后的准静态压力。

  • 抗爆等级判定：依据相关标准（如ASTM F2927, TM 5-1300）确定其能防护的TNT当量、距离或冲击波参数。

• 静态力学性能：

  • 弯曲强度与刚度：通过三点或四点弯曲试验，获取材料的弹性模量、屈服强度、极限抗弯强度及最大挠度。

  • 层间剪切强度：针对复合材料掩体板，评估其层合结构在面内剪切力下的性能。

  • 连接件强度：测试螺栓、焊接点或专用连接机构的抗拉、抗剪能力。

1.2 物理性能与环境耐久性测试

• 环境适应性：

  • 湿热老化：将试样置于高温高湿环境（如70°C, 95% RH）中数百至数千小时，测试其前后力学与防护性能变化，评估树脂基复合材料的水解稳定性。

  • 温度循环：在极端高低温（如-50°C至+70°C）间循环，检验材料因热膨胀系数差异导致的脱层、开裂问题。

  • 紫外老化：考察户外使用时，表层材料因紫外线辐射导致的粉化、强度下降情况。

• 防火性能：

  • 耐火极限：测试板体在标准火灾曲线（如ISO 834）加热下，失去完整性、隔热性或承载能力的时间。

  • 可燃性与烟密度：依据ASTM E84等标准测定火焰传播指数及生烟特性。

1.3 无损检测与内部质量评估

• 超声检测（UT）：使用超声波探伤仪检测复合材料内部的分层、孔隙、夹杂物，或金属板的焊接缺陷。C扫描成像可提供缺陷的二维分布图。

• 射线检测（RT）：采用X射线或γ射线透视，精确检测内部结构的完整性、密度变化及异物。

• 敲击测试：使用专用敲击锤或自动敲击扫描装置，通过声音频率响应判断是否存在脱粘或分层。

2. 各行业检测范围的具体要求

掩体板的应用领域决定了其测试重点和合格标准的差异。

2.1 军事与国防工程

• 标准体系：严格遵循北约STANAG 4569（车辆及人员防护等级）、 Allied Engineering Publication (AEP) 55/56（防爆测试）、美军标MIL-STD-810（环境工程）及MIL-PRF-32383（复合装甲）等。

• 要求特点：

  • 防护等级明确：需明确标注其抗弹等级（如防护7.62mm AP弹、155mm破片）及抗爆等级（如防护距离X米处Y公斤TNT地面爆炸）。

  • 多威胁兼容：常需同时满足抗多发弹道冲击、爆炸冲击波及火烧的综合要求。

  • 轻量化与机动性：在满足防护要求下，对面密度（kg/m²）有严格限制，并进行比刚度、比强度评估。

2.2 民用防爆与反恐安全

• 标准体系：主要参照国际标准如ISO 16934（门窗抗爆）、ASTM F2927（防爆墙测试）、欧盟EN 13123/13124，以及各国公共安全指南。

• 要求特点：

  • 侧重爆炸冲击波：重点关注在特定爆炸场景下，板体能否保持结构完整，避免碎片飞散，并控制背墙的峰值压力及冲量在人体可承受范围内（如美国国防部《抗爆建筑设计手册》 UFC 3-340-02 中规定的伤亡概率曲线）。

  • 建筑规范集成：需满足建筑建材的防火（ASTM E119）、耐火、耐候等基本要求。

  • 认证测试：通常需要由权威第三方实验室（如美国SBRI, 德国EMPA）进行全尺寸或大样件认证测试。

2.3 关键基础设施防护（核电、化工、能源）

• 标准体系：遵循行业特定规范，如核电领域的ASME BPVC Section III（核设施部件）、NRC法规，化工领域的API RP 752（过程装置建筑选址）等。

• 要求特点：

  • 极端事故工况：测试可能针对特定的威胁，如飞射物（涡轮机叶片断裂）、高能管道破裂冲击、氢气爆炸等。

  • 长期可靠性：强调在辐射、腐蚀性气氛、长期荷载下的材料老化性能。

  • 与结构整体分析结合：测试数据需用于整体安全壳或建筑结构的有限元分析（FEA）验证。

3. 检测仪器的原理和应用

3.1 弹道测试系统

• 原理：由弹道发射器（火药枪或气炮）、测速系统（通常为配对的光电测速屏）、刚性支撑夹具及背衬材料（如塑性粘土用于测量BFS）组成。通过精确控制发射药量或气压来调节弹速。

• 应用：用于V₅₀测试、背凸变形测量、多击中点测试及跳弹角测定。

3.2 激波管与爆炸测试场

• 激波管原理：利用高压驱动段与低压被驱动段之间的膜片破裂，产生可控的平面冲击波，模拟自由场爆炸波。通过壁面压力传感器记录入射波及反射波压力-时间历程。

• 现场爆炸试验：在特定距离布置真实炸药，使用压电或应变式压力传感器测量自由场压力和冲量，同时用高速摄影机（>10,000 fps）记录板体变形破坏过程。

• 应用：精确量化掩体板在特定冲击波载荷下的动态响应，生成压力-冲量破坏曲线。

3.3 高速数据采集与光学测量系统

• 高速摄像机：原理为极高帧率（每秒数万至数百万帧）记录动态事件。用于分析冲击波传播、板体变形模态、破片飞行轨迹及破坏瞬间的细节。

• 数字图像相关（DIC）系统：原理为在被测板体表面制作散斑图案，通过双高速相机同步拍摄，计算全场三维位移和应变。用于非接触式测量爆炸或冲击载荷下的全场变形、应变集中和破坏起始点。

• 瞬态数据采集仪：高采样率（通常≥1 MS/s）、多通道同步采集系统，用于同步记录压力、应变、加速度等传感器的瞬态信号。

3.4 材料力学测试机与气候环境箱

• 万能材料试验机：通过伺服液压或电机驱动，对标准试样进行准静态的拉伸、压缩、弯曲、剪切测试，获取基本力学性能参数。

• 环境试验箱：可精确控制温度、湿度、紫外线辐射等参数，模拟长期气候老化效应，结合力学测试机进行老化前后性能对比。

3.5 无损检测设备

• 超声波C扫描系统：由超声探头（水浸或喷水耦合）、扫描龙门架、控制器和成像软件组成。通过记录超声波在材料中传播的反射或透射信号振幅/飞行时间，生成内部缺陷的图像。

• 工业CT系统：采用X射线旋转扫描和三维重建算法，生成工件内部的高分辨率三维体数据，可精确量化孔隙率、纤维取向、内部损伤等，是最高级别的无损评估手段。

以上测试内容、要求与仪器应用共同构成了掩体板性能验证的完整技术体系，确保其在实际应用中能达到设计的防护可靠性。
