导热膜测试技术内容

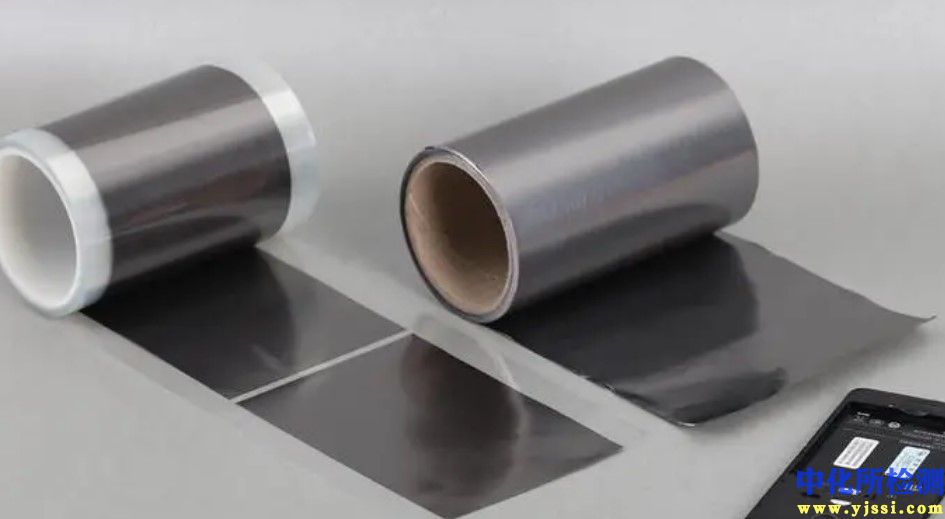

导热膜是热管理领域的关键材料，其性能需通过系统化测试进行严格评估。以下内容涵盖主要检测项目、行业特定要求及核心仪器原理。

1. 检测项目分类及技术要点

导热膜的性能评估分为四大类，每类包含具体技术参数。

1.1 热学性能

• 导热系数：核心指标，指材料直接传导热量的能力。

  • 技术要点：需明确测试方法（如稳态法或瞬态法）、测试温度（常为25°C）、测试方向（面内或厚度方向）。面内导热系数通常远高于厚度方向。测试依据ASTM D5470（稳态热流法）、ISO 22007-2（热线法）、激光闪光法（ASTM E1461）等。

• 热阻：表征热量通过单位面积材料时产生的温差，更贴近实际应用工况。

  • 技术要点：测试需在特定压力（如0.1-1.0 MPa）和温度下进行，包含接触热阻。报告需注明测试条件（压力、温度、样品厚度）。

• 使用温度范围：材料能长期稳定工作的温度区间。

1.2 电学性能

• 体积电阻率/绝缘强度：对于绝缘型导热膜至关重要。

  • 技术要点：体积电阻率通常要求 >10^12 Ω·cm。绝缘强度测试电压根据应用而定（如消费电子可能为AC 1-3 kV，工业级要求更高）。

• 介电常数与损耗因子：影响高频电子信号的完整性。

  • 技术要点：在特定频率下（如1 MHz, 10 GHz）测量，低介电常数（ε_r < 5）和低损耗因子（D_f < 0.01）为佳。

1.3 机械与物理性能

• 厚度与压缩性：影响装配间隙和接触热阻。

  • 技术要点：在标准压力下（如5 psi）测量标称厚度。压缩率（通常30-70%）和压缩永久变形（<15%）是评估其弹性和回弹能力的关键。

• 硬度（ Shore OO 或 Asker C 型）：反映材料柔软度，影响界面贴合。

  • 技术要点：常见范围 Shore OO 20-80，数值越低材料越软，对粗糙表面填充性越好。

• 拉伸强度与断裂伸长率：评估材料机械强度和柔韧性。

1.4 长期可靠性

• 热老化测试：评估高温下性能稳定性。

  • 技术要点：典型条件如125°C下放置1000小时，测试后导热系数衰减率应<10%，硬度变化应小。

• 冷热冲击测试：评估材料经受温度快速变化的能力。

  • 技术要点：依据JEDEC JESD22-A104等标准，循环次数通常为500-1000次（如-40°C至125°C），测试后观察分层、龟裂或性能衰减。

• 湿热老化测试：评估高湿环境下的稳定性。

  • 技术要点：条件如85°C/85% RH下放置500-1000小时，测试绝缘电阻是否大幅下降，材料是否吸潮膨胀。

2. 各行业检测范围的具体要求

不同应用领域对导热膜的性能侧重点存在显著差异。

2.1 消费电子产品（智能手机、平板电脑、笔记本电脑）

• 核心要求：轻薄化、高导热、绝缘。

• 具体要求：

  • 厚度：极薄，常见范围0.1-0.5 mm。

  • 导热系数（厚度方向）：1.5 - 5 W/(m·K)。

  • 绝缘强度：≥ AC 3 kV。

  • 硬度：较低（Shore OO 30-50），以贴合不规则表面。

  • 可靠性：通过85°C/85% RH，500小时测试；冷热冲击（-40°C至85°C）200次循环。

2.2 LED照明与显示

• 核心要求：高导热、耐紫外、长期热稳定。

• 具体要求：

  • 导热系数：中高要求，1.0 - 6.0 W/(m·K)不等，取决于功率密度。

  • 使用温度：需承受LED芯片结温带来的热量，长期工作温度可达80-120°C。

  • 耐紫外性：材料在紫外光照射下不应粉化、开裂。

  • 电气绝缘：必需，绝缘强度通常要求 ≥ AC 2.5 kV。

2.3 新能源汽车与动力电池

• 核心要求：超高可靠性、宽温域、耐振动、可能要求高导热绝缘或高导热导电。

• 具体要求：

  • 导热系数：对电池模组和电驱系统，要求较高，常为3 - 15 W/(m·K)。

  • 可靠性：极端严苛。热循环要求（-40°C至125°C）> 1000次；高温存储（125°C）> 1000小时；耐振动测试。

  • 阻燃等级：通常要求UL94 V-0。

  • 绝缘/导电：电池包内绝缘垫片要求高绝缘；部分电驱部件可能使用导电填料的导热垫用于EMI屏蔽。

2.4 通信设备与服务器

• 核心要求：高功率、高导热、长期稳定。

• 具体要求：

  • 导热系数：对CPU/GPU散热，要求中高，3 - 12 W/(m·K)。

  • 热阻：为关键评价指标，要求在特定压力下（如30 psi）足够低。

  • 压缩永久变形：要求低（<10%），确保长期服役压力下不失效。

  • 出油率：严格限制（如<1%），防止硅油析出污染光学或电气部件。

3. 检测仪器的原理和应用

3.1 导热系数测试仪

• 稳态热流法仪（如基于ASTM D5470）

  • 原理：在样品上下表面建立稳定的温度梯度（ΔT）和已知的热流密度（Q），通过测量样品厚度（L）处的温差，根据傅里叶定律 λ = (Q * L) / (A * ΔT) 计算导热系数（λ）。

  • 应用：主要用于测试厚度方向导热系数，可同时测得热阻。适用于片状材料，是行业最普遍的方法。

• 激光闪光法仪（如基于ASTM E1461）

  • 原理：用短促激光脉冲照射样品前表面，通过红外探测器测量后表面温度随时间上升的曲线，计算热扩散系数（α），再结合比热容（Cp）和密度（ρ），通过公式 λ = α * Cp * ρ 求得导热系数。

  • 应用：主要用于测试高热导材料（如石墨膜、金属基复合材料）的面内或厚度方向热扩散系数，转换得到导热系数。测试速度快，温度范围宽。

• 瞬态平面热源法仪（如基于ISO 22007-2）

  • 原理：将探头（同时作为热源和温度传感器）置于两片样品之间，通入恒定电流使探头升温，通过分析探头温度随时间的变化关系，同时测得导热系数和热扩散系数。

  • 应用：适用于各向同性材料，测试便捷，但对样品表面平整度要求高。

3.2 热阻测试仪

• 通常与稳态热流法导热仪集成。通过精确控制加热块、冷却块温度和输入功率，测量夹在其中的样品两端的温差，直接计算总热阻（包含接触热阻）。可模拟不同界面压力和温度工况。

3.3 电气性能测试仪

• 高阻计/绝缘电阻测试仪：施加直流测试电压（如500V），测量流经样品的微小泄漏电流，计算体积/表面电阻率。

• 耐压测试仪：施加逐渐升高或预设的交流/直流高压，检测样品是否发生击穿，以确定绝缘强度。

• 阻抗分析仪/LCR表：在宽频范围内施加交流信号，精确测量材料的介电常数和损耗因子。

3.4 机械性能测试设备

• 测厚仪（带压力传感器）：在可控压力下精确测量材料厚度。

• 万能材料试验机：用于测试拉伸强度、压缩率及压缩永久变形（在特定温度和时间下施加固定形变，释放后测量厚度恢复情况）。

• 邵氏硬度计（OO型或C型）：通过压针在特定弹簧力作用下压入材料的深度来表征材料软硬度。
