防喷水测试技术规范

防喷水测试，依据国际电工委员会标准IEC 60529及相关国家标准（如GB/T 4208），是对电气设备外壳防护等级（IP代码）中第二位特征数字“5”（IPX5）和“6”（IPX6）的验证试验。该测试旨在评估设备外壳对来自特定方向、特定压力的水射流的防护能力，防止进水对设备内部造成有害影响。

一、 检测项目分类及技术要点

防喷水测试主要分为两个等级，其技术要点存在显著差异：

1. IPX5：防喷水试验

   • 试验目的：验证设备能承受来自各个方向的喷水而不产生有害影响。

   • 喷嘴规格：标准试验喷嘴内径为6.3mm。

   • 水流量：12.5 ± 0.625 L/min。

   • 水压：通过调节水流量实现，约为30 kPa（约3米水柱）。

   • 试验距离：喷嘴至外壳表面距离为2.5m 至 3m。

   • 试验时间：每平方米外壳表面积至少1分钟，且总试验时间不少于3分钟。

   • 试验条件：水温与待测设备温差不超过±5K，以避免冷凝。通常使用自来水。

   • 合格判定：试验后，打开外壳检查，内部不应有显著的水积聚，且进水不得影响设备的正常操作或破坏安全性（如绝缘强度）。

2. IPX6：防强烈喷水试验

   • 试验目的：验证设备能承受来自各个方向的强烈喷水而不产生有害影响。

   • 喷嘴规格：标准试验喷嘴内径为12.5mm。

   • 水流量：100 ± 5 L/min。

   • 水压：通过调节水流量实现，约为100 kPa（约10米水柱）。

   • 试验距离：喷嘴至外壳表面距离为2.5m 至 3m。

   • 试验时间：每平方米外壳表面积至少1分钟，且总试验时间不少于3分钟。

   • 试验条件：与IPX5相同，严格控制水温差。

   • 合格判定：与IPX5相同，但考核更为严苛。

技术要点总结：

• 方向覆盖：试验需对设备所有可能受喷水影响的表面进行。通常使用可调节的试验台，使设备在测试中能绕垂直轴和水平轴旋转，或手动移动喷嘴确保全覆盖。

• 预处理：设备通常需在非工作状态下进行测试，或在制造商规定的状态下进行。

• 后检查：除目视检查进水外，常需进行电气安全测试（如绝缘电阻、耐压测试）以确认进水未导致安全隐患。

二、 各行业检测范围的具体要求

不同行业基于其使用环境，对防喷水等级的要求和应用范围存在差异：

1. 汽车行业：

   • 范围：外置灯具、充电接口、控制单元（如ECU）、线束连接器、电池包外壳等。

   • 要求：IPX5常用于模拟高压洗车、强降雨工况；IPX6用于模拟更极端的暴雨或道路溅水。测试常结合振动、温度循环等环境应力进行。

2. 户外电子电气设备：

   • 范围：LED户外显示屏、户外机柜、通信基站设备、太阳能逆变器、街灯控制器等。

   • 要求：IPX5/IPX6是应对暴风雨天气的基本要求，尤其适用于非全密封但有通风散热需求的设备。

3. 消费电子与家用电器：

   • 范围：电动剃须刀、电动牙刷（IPX5/IPX6用于冲洗清洁）、户外运动相机、智能音箱（浴室用）等。

   • 要求：主要考核在日常清洗或潮湿环境中偶然的强力水冲溅下的防护能力。

4. 工业设备：

   • 范围：工程机械操纵面板、港口起重设备电气箱、食品饮料加工设备（常需配合高压清洗）、矿山机械控制单元等。

   • 要求：除防水外，工业环境可能要求水射流中含有杂质或化学品，测试条件可能更严酷，需参考特定行业标准。

5. 轨道交通：

   • 范围：列车车厢外部电气连接器、车底设备箱、站台设备等。

   • 要求：需满足EN 50155或相关标准，IPX5/IPX6用于模拟列车在高速运行中遭遇的强降雨和道床溅水。

三、 检测仪器的原理和应用

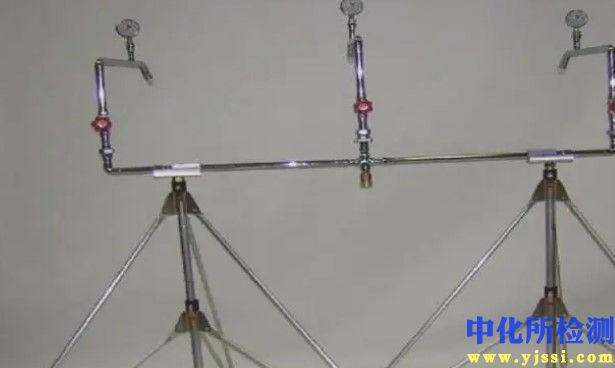

防喷水测试的核心仪器是摆管式喷水装置和手持式喷枪装置。

1. 摆管式喷水装置：

   • 原理：由水泵、压力调节阀、流量计、多孔喷水管（摆管）及摆动机构组成。水泵提供稳定水压，水流通过摆管上的多个特定孔径喷嘴形成密集喷水幕。摆管在0°至±60°或±90°范围内周期性摆动，覆盖设备上表面及侧面。

   • 应用：适用于IPX3/IPX4（防淋水、防溅水）测试。对于IPX5/IPX6，标准通常推荐使用更接近真实喷水形态的喷枪。

2. 手持式喷枪装置（IPX5/IPX6测试核心设备）：

   • 原理：由高压水泵、精密压力表、高精度流量计、稳压罐、刚性试验喷枪（配备6.3mm或12.5mm标准喷嘴）及试验距离定位杆组成。系统通过闭环控制，精确维持标准要求的水流量和压力。喷枪由人工或机械臂持握，按规定距离、角度和时间对试样进行喷射。

   • 关键部件：

     • 标准喷嘴：内孔尺寸、光洁度及水流束形态有严格校准要求，确保水柱的冲击能量符合标准。

     • 流量与压力控制单元：IPX5/IPX6等级以流量为首要控制参数，通过变频水泵或调节阀实现流量稳定，压力作为辅助监测参数。

     • 试验台架：用于固定和旋转试样，确保所有方向均能被喷到。

   • 应用流程：

     • 试样固定于转台。

     • 根据测试等级（IPX5或IPX6）选择对应喷嘴并安装。

     • 启动水泵，调节系统至规定流量（IPX5: 12.5 L/min; IPX6: 100 L/min）。

     • 在2.5-3米距离处，用喷枪对试样进行喷射，手动或自动控制喷射路径，确保各受试面持续时间满足要求。

     • 试验结束，关闭水源，取出试样进行后续检查。

数据测量与校准：
测试系统的流量、喷嘴孔径需定期进行计量校准，以确保测试结果的准确性和复现性。试验用水通常为清洁自来水，其电导率可能根据产品标准有特殊要求（如电信设备）。测试环境温度和水温需记录在案。

补充测试：
对于需要同时满足防尘和防水要求的设备（如IP65/IP66），防喷水测试通常在防尘测试之后、在同一试样上进行，以评估综合防护性能。
