铁氧体检测的详细技术内容

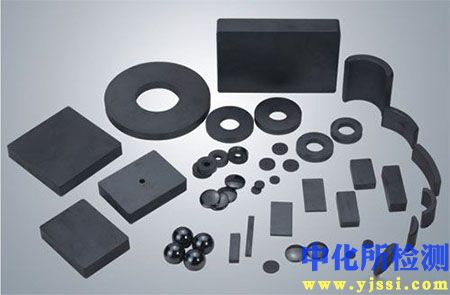

铁氧体是一类具有亚铁磁性的陶瓷材料，主要由三氧化二铁与其他一种或多种金属氧化物（如锰、锌、镍、镁的氧化物）复合而成。其检测涉及对材料成分、微观结构、磁性能及物理性能的综合评估，以确保其满足特定应用要求。

1. 检测项目分类及技术要点

铁氧体检测可分为四大类：化学成分分析、物理性能测试、微观结构分析及磁性能测试。

1.1 化学成分分析
该检测旨在确定材料的主成分、掺杂元素及杂质含量，是控制材料配方和性能的基础。

• 主成分与掺杂元素分析：

  • 技术要点：通常采用 X射线荧光光谱法（XRF）。通过测量样品受高能X射线激发后产生的特征X射线荧光，进行定性及定量分析。其要点在于制备均匀、表面平整的粉末压片或熔融玻璃片，并使用标准样品建立校准曲线，以消除基体效应。检测精度可达ppm级别。

  • 关键项目：Fe₂O₃、MnO、ZnO、NiO、MgO等主要氧化物的百分含量；Co、Ca、Si等掺杂或杂质元素含量。

• 痕量杂质分析：

  • 技术要点：对影响磁性能（如矫顽力、电阻率）的微量杂质（如K、Na、S、Cl），常采用电感耦合等离子体发射光谱法（ICP-OES）或电感耦合等离子体质谱法（ICP-MS）。样品需经酸（如王水、氢氟酸）完全消解。ICP-MS的检测限可低至ppt级。

1.2 物理性能测试
评估材料的基本物理和机械特性。

• 密度与孔隙率：

  • 技术要点：采用阿基米德排水法。精确测量样品在空气中和浸渍于已知密度液体中的质量。要点在于确保样品表面开孔被完全浸润（常用煮沸法或真空浸渍），并校正液体表面张力。密度偏差直接影响磁导率和机械强度。

• 硬度：

  • 技术要点：通常采用维氏硬度（HV）测试。使用金刚石四棱锥压头，在一定载荷（常用0.3-10 kgf）下压入样品表面，测量压痕对角线长度。铁氧体硬度范围通常在500-800 HV。测试需注意选择无裂纹、气孔区域，以避免数据失真。

• 电阻率：

  • 技术要点：使用四探针法或高阻计。四探针法可消除接触电阻影响，适用于中低电阻率样品（如锰锌铁氧体，通常为0.1-10 Ω·m）。对于高电阻率镍锌铁氧体（可达10⁵-10⁸ Ω·m），需使用配备屏蔽箱的高阻计和特制电极。

1.3 微观结构分析
揭示晶粒尺寸、形貌、分布及相组成，是关联工艺与性能的核心。

• 晶粒尺寸与形貌：

  • 技术要点：使用扫描电子显微镜（SEM） 观察抛光并热腐蚀后的样品断面或表面。技术要点在于优化腐蚀条件（温度、时间），以清晰显示晶界。平均晶粒尺寸通常通过截线法统计分析多张SEM图像获得，对软磁铁氧体性能至关重要。

• 相组成与晶体结构：

  • 技术要点：采用X射线衍射分析（XRD）。通过分析衍射角（2θ）和衍射强度，确定主晶相（如尖晶石相、磁铅石相）、次要相及结晶度。Rietveld精修可用于精确计算晶胞参数。要点包括使用单色化Cu-Kα辐射，并采用慢速扫描以提高分辨率。

1.4 磁性能测试
这是铁氧体检测的核心，直接决定其应用。

• 静态（直流）磁性能：

  • 技术要点：使用振动样品磁强计（VSM） 或B-H分析仪。VSM通过测量样品在均匀磁场中振动时在探测线圈中感生的电压，得到磁化强度（M）。技术要点包括背景场校准和样品磁矩与仪器灵敏度的匹配。关键参数包括：饱和磁通密度（Bs）、剩余磁通密度（Br）、矫顽力（Hc）、最大磁能积（(BH)max）。

• 动态（交流）磁性能：

  • 技术要点：使用阻抗分析仪配合特制磁芯测试夹具。通过测量磁芯线圈的复数阻抗，推算出在特定频率和磁通密度下的起始磁导率（μi）、功率损耗（Pcv）、品质因数（Q） 等。要点在于精确校准测试夹具的分布参数，并严格控制测试条件（如激励电平、温度）。功率损耗是软磁铁氧体的关键指标。

2. 各行业检测范围的具体要求

不同应用领域的铁氧体，其检测重点和性能指标差异显著。

2.1 软磁铁氧体
主要用于电感、变压器、抗电磁干扰（EMI）器件。

• 锰锌（Mn-Zn）铁氧体：

  • 高频功率应用：核心指标为高频（100 kHz - 1 MHz）下的功率损耗（Pcv）和饱和磁通密度（Bs）。要求低损耗（如100 kHz, 200 mT条件下，100℃时，Pcv < 300 kW/m³）、高Bs（>500 mT）。需严格控制晶粒均匀性、晶界电阻率及Fe²⁺含量。

  • 高磁导率应用：核心指标为起始磁导率（μi，可达10,000以上）及其温度稳定性（Δμ/μ）。要求窄的晶粒尺寸分布和极低的孔隙率、内应力。

• 镍锌（Ni-Zn）铁氧体：

  • 核心指标为高频（1 MHz以上）磁导率和电阻率。用于EMI滤波器时，需在宽频带（如1-100 MHz）内具有稳定的复数磁导率（μ‘， μ’‘）。

2.2 永磁（硬磁）铁氧体
主要用于电机、扬声器、吸附磁体。

• 钡（Ba）、锶（Sr）铁氧体：

  • 核心指标为矫顽力（Hcb， Hcj）、剩余磁通密度（Br）和最大磁能积（(BH)max）。各向异性磁体性能远优于各向同性磁体。例如，高档烧结锶铁氧体要求 Br > 430 mT， Hcj > 300 kA/m，(BH)max > 33 kJ/m³。检测需关注粉末的取向度和烧结后的晶体织构。

2.3 旋磁（微波）铁氧体
用于环形器、隔离器、移相器。

• 钇铁石榴石（YIG）及六角晶系铁氧体：

  • 核心指标为饱和磁化强度（4πMs）、铁磁共振线宽（ΔH，表征磁损耗）、介电常数（ε）和介电损耗角正切（tanδε）。ΔH需尽可能窄（如YIG单晶可达0.2 Oe以下）。检测要求在微波频率（GHz级）下进行，对化学成分均一性和晶格缺陷极为敏感。

3. 检测仪器的原理和应用

3.1 X射线荧光光谱仪（XRF）

• 原理：初级X射线激发样品原子内层电子，产生空穴，外层电子跃迁填补时释放特征X射线荧光。通过分析荧光的能量（波长）和强度进行定性与定量。

• 应用：铁氧体原料（氧化物、碳酸盐）及成品的快速、无损成分分析，用于生产过程控制和来料检验。

3.2 振动样品磁强计（VSM）

• 原理：将样品置于均匀直流磁场中，使其在垂直于磁场方向作小振幅正弦振动。振动磁矩在固定位置的探测线圈中感生出交流电压信号，其幅值与样品磁矩成正比。

• 应用：测量小块状或粉末样品的M-H磁滞回线，精确获取Bs、Br、Hc等直流磁参数。通常配备高温炉或低温杜瓦，用于研究温度特性。

3.3 B-H分析仪（静态磁特性测量）

• 原理：基于电磁感应定律。对绕有磁化线圈（N1）和感应线圈（N2）的环形磁芯（闭路）施加磁化电流，通过积分感应线圈的电压，计算磁通密度B，同时由磁化电流计算磁场强度H，从而绘制完整的直流磁滞回线。

• 应用：主要用于环形软磁铁氧体磁芯的直流磁性能精确测量，是产品定标和设计的基础。

3.4 阻抗分析仪与磁芯测试夹具

• 原理：阻抗分析仪可测量元件在设定频率下的复数阻抗（Z=R+jX）。配合标准化的磁芯测试夹具（如根据IEC 62044-3等标准设计），通过测量绕有线圈的磁芯的阻抗参数，计算出磁导率、电感因子（AL值）、品质因数Q和功率损耗Pcv。

• 应用：软磁铁氧体磁芯交流性能的核心测试设备。必须使用经校准的夹具，并在规定的测试条件（如电压、频率、温度）下进行，结果才具有可比性。

3.5 扫描电子显微镜（SEM）

• 原理：利用聚焦电子束扫描样品表面，激发产生二次电子、背散射电子等信号，经探测器接收放大后成像，反映样品表面的微观形貌和成分衬度。

• 应用：观察铁氧体晶粒生长状态、尺寸分布、气孔位置及断裂面形貌，是分析工艺（烧结制度、掺杂效果）与性能关系的关键工具。

3.6 X射线衍射仪（XRD）

• 原理：单色X射线照射晶体样品，满足布拉格方程（2d sinθ = nλ）时产生相干衍射。通过记录不同衍射角（2θ）的衍射强度，获得衍射图谱。

• 应用：鉴定铁氧体的晶体结构类型、计算晶格常数、定性或定量分析物相组成，以及评估结晶度。对于研究固溶体和相变行为必不可少。
