能效测试详细技术内容

1. 检测项目分类及技术要点

能效测试旨在量化用能系统、设备或过程的能源利用效率及能源消耗指标。主要检测项目可分为以下几类：

• 1.1 能量输入与输出测试

  • 技术要点：精确测定被测对象在特定工况或标准测试周期内的总能量输入（如电能、燃料消耗量、热能）和有效能量输出（如机械功、制冷量、热量、光通量）。核心是建立完整的能量平衡模型，确保测量边界的准确性。

  • 关键参数：输入功率（kW）、燃料热值（kJ/kg 或 kJ/m³）、流量（m³/h, kg/s）、温度（℃）、压力（kPa）。输出参数如转速（rpm）、扭矩（N·m）、温差（ΔT）、照度（lx）等。

• 1.2 效率计算与性能系数测定

  • 技术要点：基于输入输出测试结果，计算核心能效指标。根据被测对象类型采用不同公式。

    • 效率（η）：η = （有效能量输出 / 总能量输入） × 100%。适用于电机、锅炉、泵、风机等。

    • 性能系数（COP，EER，APF等）：COP（制冷/热系数）= （制冷/热量 / 输入电功）。EER为制冷工况下的COP。APF（全年性能系数）为变频空调器等设备在多种负荷工况下的加权平均效率。计算需严格遵循相关国家或国际标准（如ISO、IEC、ASHRAE、GB标准）规定的测试工况和计算方法。

    • 吨标准煤能耗：用于工业流程，将综合能耗折算为标准煤消耗量。

• 1.3 运行特性与负载曲线测试

  • 技术要点：测定被测对象在不同负载率（如25%，50%，75%，100%）下的能耗与效率，绘制负载-效率曲线。对于变频设备、间歇性运行设备尤为重要。测试需稳定在每一负载点直至热平衡和运行参数稳定。

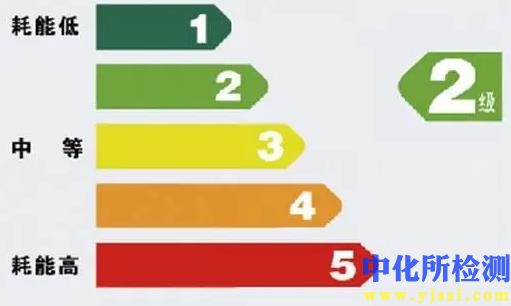

  • 关键参数：部分负载效率（IPLV，NPLV）、启停能耗、待机功率（应符合相关能效法规限值，如欧盟ErP指令、美国能源之星、中国能效标识要求）。

• 1.4 系统及过程能效测试

  • 技术要点：超越单体设备，对工业生产线、建筑能源系统（HVAC系统、照明系统）、数据中心等进行整体能效评估。采用系统级测量与模拟分析相结合的方法。

  • 关键参数：系统综合能效比（SEER，SCOP）、单位产品综合能耗（如kWh/吨产品）、建筑能耗强度（EUI， kWh/(m²·a)）、电能使用效率（PUE，用于数据中心）。

2. 各行业检测范围的具体要求

• 2.1 工业领域

  • 电机系统：依据GB 18613或IEC 60034-30系列标准，测试三相异步电动机的能效等级（如IE3， IE4）。需在精密测功机台上进行，控制电压、频率谐波失真。

  • 工业锅炉：依据GB/T 10180或ASME PTC 4，进行热效率测试。必须测量燃料消耗量、给水流量、蒸汽参数（压力、温度、湿度）及排烟温度、烟气成分（O₂， CO）以计算排烟热损失。

  • 泵与风机：依据GB/T 3216（ISO 9906）或GB/T 1236（ISO 5801），在闭式或开式试验台上测试效率曲线。需高精度流量计（如电磁流量计、喷嘴）、压力传感器和扭矩仪。

  • 电解、冶炼等高耗能工艺：重点测试直流电耗（kWh/t）、电流效率、热平衡分析。测量涉及大电流、高温等极端参数，对传感器耐候性和精度要求极高。

• 2.2 建筑与商用领域

  • 冷水机组/热泵：依据GB/T 18430.1或AHRI 550/590标准，在标准工况（额定及部分负荷工况）下测试制冷量/制热量及输入功率。需使用校准过的焓差室或液体载冷剂法测试装置。

  • 多联式空调（VRF）系统：依据GB/T 18837，测试其在不同室内机组合运行模式下的季节能效。

  • 照明产品：依据GB/T 24824或IESNA LM-79，测试光源的光效（lm/W）、输入功率、色温、显色指数。需使用积分球或分布式光度计配合光谱辐射计。

  • 建筑围护结构：采用热流计法（GB/T 10295）、红外热像法进行现场热工性能检测，评估保温隔热效果。

• 2.3 交通运输领域

  • 电动汽车：依据GB/T 18386，进行续航里程及能量消耗率测试（NEDC、WLTC、CLTC循环）。在底盘测功机上进行，控制环境温度、轮胎压力，精确测量充电桩输入电能与车辆行驶距离。

  • 内燃机：依据GB/T 18297或ISO 8178，在发动机台架上测试有效燃油消耗率（BSFC， g/kWh）及万有特性曲线。

• 2.4 信息技术领域

  • 服务器与数据中心：依据ISO/IEC 30134-2或TGG方法，测量PUE。需同时测量IT设备耗电、制冷系统耗电、供配电系统损耗等全部能耗。

3. 检测仪器的原理和应用

• 3.1 功率分析仪

  • 原理：采用高速采样技术，同步测量多通道电压与电流瞬时值，通过数字积分和运算得到有功功率、无功功率、视在功率、功率因数、谐波等。核心是高精度ADC和同步采样技术。

  • 应用：电机、变压器、变频器、照明产品、充电桩等所有用电设备的电能输入测量。精度等级通常要求0.1级或0.2级。

• 3.2 流量计

  • 原理与应用：

    • 电磁流量计：基于法拉第电磁感应定律，测量导电液体流量。用于水、盐水等载冷剂流量测量。

    • 涡轮/涡街流量计：测量气体或液体流速。常用于燃气、空气流量测量。

    • 科里奥利质量流量计：直接测量质量流量，不受流体物性影响。精度高，用于燃油消耗、制冷剂流量测量。

    • 超声波流量计：非侵入式测量，适用于管道不便切割的现场测试。

• 3.3 温度与湿度测量设备

  • 原理：采用铂电阻（Pt100， Pt1000）、热电偶（T型， K型）、热敏电阻等传感器。

  • 应用：环境温度、介质温度、温差测量。干湿球法或露点传感器法测量湿度。所有温度测量需进行必要的辐射屏蔽和防导热误差处理。

• 3.4 数据采集系统（DAQ）

  • 原理：集成多通道模拟/数字输入模块，对来自各类传感器的模拟信号（4-20mA， 0-10V， 热电偶信号等）进行调理、采样、A/D转换和记录。

  • 应用：同步采集温度、压力、流量、转速等多参数，用于复杂的系统能效测试和过程分析。

• 3.5 烟气分析仪

  • 原理：采用电化学传感器、非分散红外（NDIR）传感器等技术，测量烟气中的O₂、CO、CO₂、NOx、SO₂浓度。

  • 应用：计算锅炉、窑炉的燃烧效率、过量空气系数及污染物排放。

• 3.6 测功机

  • 原理：电力测功机（通过电机/发电机加载并测量反扭矩）、电涡流测功机（通过涡流效应产生制动扭矩）。

  • 应用：为电机、发动机、泵、风机等提供可控负载，并精确测量其输出的转速和扭矩，用于计算机械功率。

所有检测仪器必须按照国家计量法规进行定期检定或校准，确保量值溯源至国家基准。测试环境条件（环境温度、湿度、大气压力）需严格监控并记录，必要时按标准进行修正。
