磁滞回线测试技术内容

一、 检测项目分类及技术要点

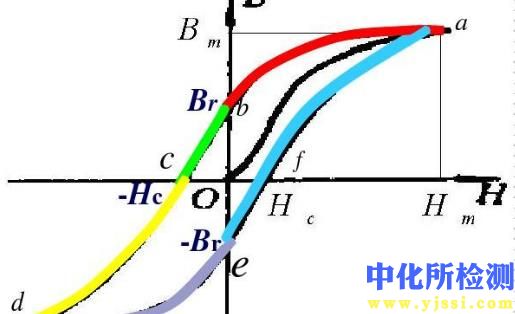

磁滞回线是表征铁磁性、亚铁磁性材料在交变磁场作用下磁化过程的核心曲线，其测试旨在获取材料的静态（直流）和动态（交流）磁性能参数。主要检测项目可分为静态（直流）特性测试和动态（交流）特性测试两大类。

1. 静态（直流）磁滞回线测试

• 定义：在准静态（磁场变化速率足够慢，以避免涡流效应影响）条件下测得的磁滞回线，反映材料的内在磁性能。

• 技术要点：

  • 饱和磁化强度 (Ms)：回线在强磁场下趋于闭合时的磁化强度值。测试需确保外加磁场足以使样品达到技术饱和。

  • 剩余磁化强度 (Mr)：当外加磁场降为零时，材料所保留的磁化强度。

  • 矫顽力 (Hc)：使磁化强度降为零所需施加的反向磁场强度。根据定义不同，可分为磁极化强度矫顽力 HcJ（适用于永磁材料）和磁化强度矫顽力 HcM。

  • 磁滞损耗：磁滞回线所包围的面积，代表材料在一个磁化循环中消耗的能量，单位为 J/m³（每循环每体积）。

  • 初始磁导率 (μi) 与最大磁导率 (μmax)：由初始磁化曲线确定。

  • 关键技术：采用冲击法或直流磁滞回线测绘仪（如基于电子积分器的专业设备）。关键在于获得高度均匀且稳定的直流磁场，并精确测量磁通变化量。测试通常对样品进行退磁处理，以消除历史磁状态影响。

2. 动态（交流）磁滞回线测试

• 定义：在交变磁场作用下测得的磁滞回线，其形状和参数强烈依赖于激励磁场的频率和波形。

• 技术要点：

  • 动态磁滞回线形态：回线面积随频率升高而增大，形状可能因涡流、磁后效、共振效应等而改变。

  • 总损耗分离：在电力频率（如50/60 Hz）下，软磁材料的总损耗（Pt）通常按经典方法分离为磁滞损耗 (Ph)、涡流损耗 (Pe) 和异常损耗 (Pa)，即 Pt = Ph + Pe + Pa。其中，Ph 与频率成正比，Pe 与频率平方成正比。

  • 复数磁导率：在高频下（kHz至GHz），需测量磁导率的实部（μ'，储能）和虚部（μ''，耗能）。

  • 关键技术：常用爱波斯坦方圈法（用于片状软磁材料，标准方法如 IEC 60404-2）或环形样品（Toroid）测试法，配合交流励磁和功率分析仪、阻抗分析仪等。对于高频测量，需使用同轴传输线或谐振腔技术。必须严格控制激励磁场的波形正弦性（通常要求总谐波畸变率 THD < 1-2%），因波形失真会显著影响损耗测量精度。

二、 各行业检测范围的具体要求

不同应用领域对磁性能的关注点及测试标准有显著差异。

1. 软磁材料行业（如硅钢、铁氧体、非晶/纳米晶合金、坡莫合金）

• 核心要求：低损耗、高磁导率。

• 具体要求：

  • 电工钢（硅钢）：重点关注在工频（50/60 Hz）及特定磁通密度（如1.0 T，1.5 T，1.7 T）下的比总损耗 (Ps)。爱波斯坦方圈是标准方法，试样需按轧制方向剪切，并按规定堆叠和退火。高频应用要求测试至400 Hz或更高。

  • 软磁铁氧体：关注在宽频范围（kHz - MHz）内的复数磁导率、饱和磁通密度 (Bs) 和功率损耗。常用环形样品，测试频率可达GHz。

  • 非晶/纳米晶合金：需测量其高初始磁导率、低Hc及在宽频范围内的低损耗特性。对退火工艺敏感，测试前样品状态需明确。

2. 永磁材料行业（如钕铁硼、铁氧体、铝镍钴、钐钴）

• 核心要求：高矫顽力、高剩磁、高最大磁能积。

• 具体要求：

  • 第二象限退磁曲线：是评价核心。需精确测量剩磁 (Br)、矫顽力 (HcJ， HcB)、内禀矫顽力 (HcJ) 以及最大磁能积 ( (BH)max )。

  • 温度稳定性：需测试磁通密度矫顽力温度系数、不可逆损失等，常要求在不同温度（如-60℃至+200℃）下测试磁滞回线。

  • 脉冲测量能力：因永磁材料HcJ极高，测试仪必须能提供足够强的脉冲磁场（可达数 MA/m）。

  • 样品要求：通常为规则块体，需饱和充磁后再进行测试。

3. 磁记录与传感器行业

• 核心要求：矩形回线（高剩磁比Mr/Ms）、低开关场、高灵敏度。

• 具体要求：

  • 薄膜/纳米尺度样品：常用振动样品磁强计 (VSM) 或交变梯度磁强计 (AGM) 进行测量。关注微小的磁矩信号（可低至10^-7 emu）。

  • 回线方形度：是关键参数。需精确测量开关场分布。

  • 各向异性场测定：通过在不同方向测量回线获得。

4. 地质与生物磁学

• 核心要求：弱磁信号检测、剩磁分析。

• 具体要求：

  • 岩石剩磁：使用超导量子干涉仪磁强计 (SQUID) 或高灵敏度旋转磁强计，测量天然剩磁、等温剩磁等，信号极弱。

  • 磁化率各向异性：用于分析地质构造。

三、 检测仪器的原理和应用

1. 基于电磁感应的积分法（闭合磁路法）

• 原理：这是测量软磁材料静态和低频动态特性的经典方法。法拉第电磁感应定律是基础：样品次级线圈中的感应电压 e(t) = -N * dΦ/dt。通过对e(t)积分得到磁通量变化 ΔΦ，进而计算磁通密度 B。同时，通过测量初级线圈电流或使用H线圈计算磁场强度 H。

• 典型仪器：

  • 直流磁滞回线测绘仪：使用电子积分器或数字积分器处理感应电压，配合可控直流电源扫描磁场。

  • 交流磁滞回线测试系统（爱波斯坦方圈或环形测试架）：使用功率分析仪或数字采样技术，同时采集初级电流（H信号）和次级积分电压（B信号），实时绘制B-H回线并计算损耗。适用于50 Hz至10 kHz频段。

2. 振动样品磁强计 (VSM)

• 原理：将样品置于均匀磁场中，并使其在垂直于磁场的方向作小幅高频振动。样品磁矩的周期性变化会在附近的检测线圈中感应出交流电压，其幅值与样品的总磁矩成正比。通过测量该电压，并结合已知的校准标准（如镍球），可精确测定样品的磁矩M。通过扫描磁场H，得到M-H曲线。

• 应用：适用于小尺寸、不规则样品，薄膜、粉末、液体等。广泛应用于永磁材料、磁性纳米材料、薄膜的研究。测量的是开磁路下的磁矩，需注意退磁场修正。

3. 交变梯度磁强计 (AGM)

• 原理：在非均匀（梯度）磁场中，样品会受到与其磁矩成正比的力。AGM通过使样品在梯度场中振动或通过测量悬丝扭矩来检测这个力，从而推算磁矩。灵敏度极高。

• 应用：与VSM类似，特别适合测量非常微弱的磁信号（如单个细胞、微量颗粒），以及快速测量剩磁和矫顽力。

4. 超导量子干涉仪磁强计 (SQUID)

• 原理：基于超导环中的磁通量子化效应和约瑟夫森效应，是目前最敏感的磁通检测器件。样品移动通过检测线圈时，其磁矩引起的磁通变化被SQUID检测并转化为电压信号。

• 应用：用于测量极弱磁矩（可至10^-10 emu），是岩石磁学、生物磁学、超导材料和稀磁半导体等研究的终极工具。可测量极低温至高温、高磁场下的完整磁滞回线。

5. 脉冲磁场测量仪

• 原理：通过向电磁铁或螺线管瞬间释放大容量电容器中储存的电能，产生持续时间短（毫秒级）但强度极高（可达数 MA/m）的脉冲磁场。通过高速数据采集系统记录B线圈和H线圈的瞬态响应，经积分和计算得到完整的磁滞回线，尤其是第二象限退磁曲线。

• 应用：主要用于测量高性能永磁材料（如钕铁硼、钐钴）的内禀矫顽力HcJ，因为其矫顽力远超常规稳态磁场源的极限。

数据准确性保障：所有仪器的测量均需通过标准参考物质进行校准，如纯镍球（用于VSM）、标准硅钢片（用于爱波斯坦方圈）、钕铁硼标准块等。测试环境（温度、湿度、电磁干扰）、样品制备（形状、尺寸、退磁状态）和装夹方式均需严格遵循相关国际（IEC、ASTM）、国家（GB）或行业标准。
