崩裂强度试验技术内容

崩裂强度试验，又称顶破强度或胀破强度试验，是评估纺织品、非织造布、皮革、纸张、复合材料及部分高分子薄膜在垂直于平面方向承受多向扩张力作用而破裂时最大强度的关键力学测试方法。其测试结果综合反映了材料的均匀抗张、撕裂和剪切性能。

1. 检测项目分类及技术要点

崩裂强度试验主要可分为两类：液压法（或气压法） 和钢球式顶破法。两者原理相似，但执行标准和应用场景有区别。

1.1 液压/气压法崩裂强度试验
此方法为最常用和标准化的方法，尤其适用于纺织品。

• 原理概述：将试样夹持在可扩展的柔性膜片上，通过液体或气体压力使膜片匀速膨胀，从而对试样施加垂直顶力，直至试样破裂。

• 技术要点：

  • 试样夹持：试样必须被牢固夹持在环形夹持器内，无滑动。标准夹持器内径通常为 30.5±0.05 mm（如ISO、GB标准）或 45±0.05 mm（部分ASTM标准）。夹持压力需均匀，且不能预先损伤试样。

  • 扩张膜片：采用弹性良好的橡胶或合成材料膜片，其厚度通常为 1.80±0.10 mm。膜片在未夹试样时，膨胀至一定高度（如7-12mm）所需的压力（“膜片压力”）必须在规定范围内，并在计算最终结果时予以扣除。

  • 加压速率：必须确保试样破裂时间在标准规定范围内，通常为 20±5秒。这对应一个恒定的液体或气体体积增加速率，例如 95-105 mL/min 或压力增加速率 10-11 kPa/s。

  • 结果记录：直接测得两个关键参数——崩裂强度（单位：kPa或N/cm²）和崩裂扩张度（单位：mm）。崩裂强度为试样破裂时的最大压力值减去膜片压力。崩裂扩张度为试样破裂时膜片膨胀的高度。

1.2 钢球式顶破强度试验
此方法更适用于机织物、针织物及土工布等，测试仪器与拉伸试验机类似。

• 原理概述：将试样夹持在固定基座的环形夹具中，一个规定直径的钢球（顶杆）以恒定速度垂直顶向试样中心，直至将其顶破。

• 技术要点：

  • 钢球与夹具：钢球直径通常为 25±0.02 mm。环形夹具内径一般为 45±0.02 mm。夹具必须确保试样平整无皱褶。

  • 测试速度：根据标准不同，速度通常设定在 100-300 mm/min 之间（如GB/T 19976-2005规定为100 mm/min）。速度必须恒定。

  • 结果记录：记录最大顶破力，单位为牛顿（N）。通常不测量扩张度。

通用技术要点：

• 试样准备与调湿：试样需在标准温湿度环境（如 20±2°C，65±4% RH）下调湿至少24小时，并在该环境下测试。

• 取样代表性：试样应避开布边，均匀分布在样品上，数量通常不少于5个。

• 数据处理：计算所有有效试样结果的平均值，并可根据需要计算标准差和变异系数。

2. 各行业检测范围的具体要求

不同行业和材料类型遵循不同的标准，对仪器参数、试样尺寸和结果表达有具体规定。

• 纺织品与服装：

  • 主要标准：ISO 13938-1/2 (液压/气压)，GB/T 7742.1/2，ASTM D3786/D3787 (液压法)，ASTM D6797 (钢球法)。

  • 要求：广泛采用液压法，内径30.5mm夹持器是主流。针织物、梭织物、无纺布均适用。要求报告崩裂强度及扩张度。弹性织物、蕾丝等常规定此项目。

• 土工合成材料：

  • 主要标准：ISO 12236，GB/T 14800，ASTM D3787，ASTM D5617。

  • 要求：采用液压法（CBR顶破试验也常用，但属不同测试）。夹具内径常为 45 mm 或更大（如150mm，用于CBR顶破）。对厚型土工布、土工格栅，需使用更高量程设备和更坚固的夹持系统。结果以力(kN)或压力(kPa)表示，是评价其抵抗集中荷载能力的重要指标。

• 皮革与毛皮：

  • 主要标准：ISO 3378，QB/T 2711，IULTCS IUP 8。

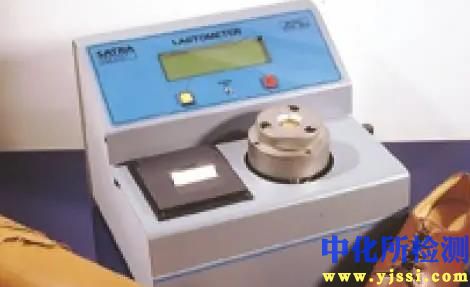

  • 要求：主要采用钢球式顶破法。钢球直径 25 mm，夹具内径 45 mm，测试速度 10±2 mm/min（速度较低，反映材料特性）。结果以力(N)表示，称为崩裂力。

• 造纸与纸板：

  • 主要标准：ISO 2758，GB/T 454。

  • 要求：采用液压崩裂法（Mullen试验）。常用 30.5 mm 内径夹具。加压速率严格控制，使试样在 20±10秒 内破裂。结果报告为崩裂指数（单位：kPa·m²/g），即崩裂强度除以定量（克重），以消除厚度影响，便于不同纸张的比较。

• 复合材料与高分子薄膜：

  • 主要标准：可参照纺织品或塑料薄膜标准，或制定内部规范。

  • 要求：对高强材料（如涂层织物、气囊织物、安全气囊），需使用高压液压设备和加强型夹持器。对薄膜可能使用较小夹具和更薄的标准膜片。

3. 检测仪器的原理和应用

3.1 液压式崩裂强度仪

• 核心原理：基于帕斯卡定律。电机驱动柱塞泵，将液压油（如甘油、乙二醇或硅油）匀速压入一个密闭的测试腔体。腔体下部由弹性膜片封闭，膜片上覆盖试样。随着油压上升，膜片均匀膨胀，顶起试样直至其破裂。压力传感器实时监测系统压力，位移传感器（或通过油量计算）测量膜片膨胀高度。

• 关键部件：

  • 测试头：包含上下环形夹持器和膜片。

  • 液压系统：高精度柱塞泵和压力传感器。

  • 控制系统与软件：控制加压速率，自动采集压力-扩张度曲线，自动扣除膜片压力，计算并输出结果。

• 应用：这是最精确、重复性最好的崩裂测试方法，广泛应用于标准实验室，是纺织品、纸张等行业仲裁性测试的首选方法。

3.2 气压式崩裂强度仪

• 核心原理：与液压法类似，但使用压缩空气作为压力介质。通过精密的气压调节阀和流量控制器来控制压力上升速率。

• 应用：测试速度更快，清洁无油污。但对压力控制的稳定性和精度要求极高，多用于特定行业或质量控制环节。

3.3 钢球式顶破试验装置

• 核心原理：实为将专用夹具和顶杆（钢球）安装在万能材料试验机（电子织物强力机）上。试验机的移动横梁带动钢球匀速下压，力值传感器记录顶破过程中的阻力变化。

• 关键部件：

  • C型夹具或环形夹具：用于水平固定试样。

  • 球形顶杆：标准直径钢球。

• 应用：设备通用性强，成本较低。适用于皮革、部分纺织品及土工布的顶破测试，但所得结果与液压法因应力状态不同而不可直接比较。

仪器校准与验证：
所有崩裂强度仪均需定期进行计量校准。压力传感器需使用标准压力计进行力值校准，位移需使用标准量块进行校准，同时需定期使用标准膜片或标准试样验证仪器的整体准确性。
