损耗角正切测试的详细技术内容

一、 检测项目分类及技术要点

损耗角正切，又称介质损耗因数，通常记作 tanδ 或 D。其定义为介质在交变电场作用下，有功功率损耗（转化为热能的部分）与无功功率（用于极化的部分）之比，即 tanδ = (1/ωCRp) = ε''/ε'，其中 ε' 为介电常数实部（表征储能能力），ε'' 为介电常数虚部（表征损耗大小）。测试的核心是精确测量该比值。

1. 检测项目分类：

• 材料本征参数测试： 测量特定频率、温度、湿度下绝缘材料的 tanδ，用于评估其纯度和固有绝缘性能。

• 电气设备绝缘诊断测试： 测量电力设备（如变压器、套管、电缆）整体或部件的 tanδ，用于评估其绝缘受潮、老化、劣化或污染状况。

• 频率谱测试： 在宽频范围（如 10^-3 Hz 至 10^6 Hz）内测量 tanδ 随频率的变化，用于研究材料的极化机理和结构弛豫。

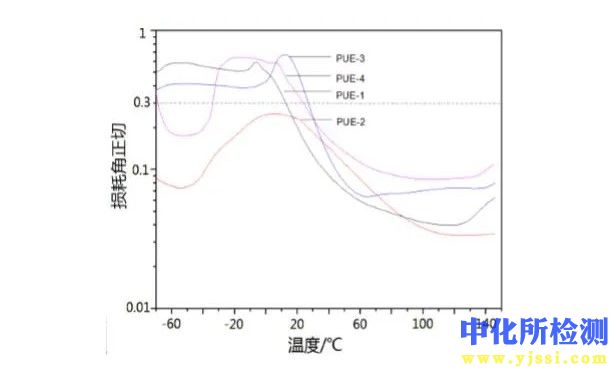

• 温度谱测试： 在宽温范围（如 -150°C 至 300°C）内测量 tanδ 随温度的变化，用于分析材料的相变、玻璃化转变及热老化特性。

• 电压特性测试： 测量 tanδ 随施加电压（尤其是接近运行电压）的变化曲线，用于检测绝缘内部是否存在局部放电、气隙或非线性导电现象。

2. 核心技术要点：

• 测试电路选择：

  • 西林电桥法： 经典方法，采用平衡电桥原理，精度高，抗干扰能力强，广泛应用于离线高压测试（如10 kV下测试套管、电流互感器）。需注意屏蔽和接地。

  • 谐振法（Q表）： 基于 LC 谐振回路的品质因数 Q 测量，tanδ ≈ 1/Q，适用于高频（几十 kHz 至几百 MHz）和低损耗材料的测量。

  • 自动数字电桥法（LCR 表）： 采用矢量电压-电流测量原理，直接计算复阻抗，从而得到 tanδ。操作简便，频率范围宽（典型 20 Hz 至 2 MHz），适用于低电压下的材料测试。

  • 在线或带电测量技术： 采用穿心式电流传感器或无线耦合方式，从设备接地线或末屏处获取泄漏电流信号，通过相位分析计算 tanδ。关键技术在于高精度相位提取和抗强电磁干扰。

• 影响因素控制：

  • 频率： 测试频率必须明确并稳定。工频（50/60 Hz）测试反映运行工况，高频测试可能激发不同极化机制。

  • 温度： tanδ 通常随温度升高而增大。测试需记录环境温度或进行恒温控制，结果应换算至标准温度（如 20°C）进行比较。

  • 湿度与表面污染： 对表面泄漏电流敏感。必须清洁试样，并在测试前进行充分干燥处理。对于高压设备测试，需采用屏蔽环或干布擦拭以消除表面影响。

  • 电场强度： 对于良好绝缘，tanδ 在较低场强下为常数；当接近运行场强时，若 tanδ 急剧上升（“上翘”），则预示绝缘存在缺陷。

  • 接线与接地： 测试引线的杂散电容和电感会影响测量，特别是高频时。需采用同轴屏蔽电缆，并遵循仪器要求的接地方式。

二、 各行业检测范围的具体要求

• 电力行业（高压电气设备）：

  • 范围： 电力变压器（绕组连同套管）、高压套管（电容式）、电流/电压互感器、高压电力电缆、耦合电容器、高压开关设备等。

  • 要求：

    • 标准： 主要遵循 IEC 60247、IEEE Std 286、GB/T 5654 及各类设备专用标准（如 IEC 60137 用于套管）。

    • 测试电压： 通常为设备额定电压的 10% 至 100%，必要时需进行多电压点测试。例如，对变压器绕组，常施加 10 kV 工频电压。

    • 判断依据： 绝对值和增量分析同样重要。例如，油浸式变压器绕组的 tanδ 在 20°C 时一般要求不大于 0.5%（新投运）或 0.8%（运行中）。与历史数据相比，增长率超过 30% 或绝对值明显上升时需引起警觉。

    • 设备特点： 强调现场测试的便携性、抗干扰能力和安全性，常使用异频（如 40-70 Hz）抗干扰电桥。

• 电子与通信行业（基板与介质材料）：

  • 范围： 印制电路板（PCB）基材（如 FR-4、聚四氟乙烯）、微波介质陶瓷、半导体器件钝化层、高频电缆绝缘等。

  • 要求：

    • 标准： 常用 IPC TM-650、IEC 61189、ASTM D150。

    • 频率范围： 要求宽频测量。高速数字电路关注 MHz 至 GHz 频段；微波材料关注 GHz 以上频段，常通过谐振法测量。

    • 精度要求高： 低损耗材料（如 PTFE，tanδ 可低至 0.0002）的测量需要高分辨率仪器。对 PCB 材料，tanδ（Df）是决定信号损耗的关键参数，齐全基材要求 Df < 0.005 @ 10 GHz。

    • 环境控制： 通常在标准实验室温湿度（23±2°C， 50±5% RH）下进行。

• 材料与化工行业（高分子与复合材料）：

  • 范围： 塑料薄膜（如 PET、PI）、橡胶、绝缘漆、涂料、复合电介质等。

  • 要求：

    • 标准： 常用 ASTM D150、IEC 60250。

    • 温谱与频谱： 侧重于通过 tanδ 的温度/频率依赖性研究分子运动（α、β 弛豫峰），评估玻璃化转变温度（Tg）、结晶度、添加剂影响及老化状态。

    • 电极系统： 需使用接触式电极（如蒸镀金属、导电银胶）或非接触式电极（如平行板电极、液体电极），确保与试样良好接触且无化学反应。

    • 样品制备： 样品厚度均匀性、平整度、清洁度要求严格。

三、 检测仪器的原理和应用

1. 高压西林电桥：

   • 原理： 基于惠斯通电桥的平衡原理。标准支路由无损电容 C0 和电阻 R3 构成，被测支路由试品等效电容 Cx 和电阻 Rx 构成，通过调节 R3 和可调电容 C4 使电桥平衡（检流计指示为零）。计算得 tanδ = ωR4C4。

   • 应用： 高压电气设备现场预防性试验的主力仪器。典型测试电压为 10 kV，抗干扰能力强，精度可达 0.1%。适用于变压器、套管、电缆等电容性试品的离线测量。

2. 自动介质损耗测试仪（异频电桥）：

   • 原理： 数字化改进的西林电桥。采用异频电源（如 50 Hz ± 5 Hz）避开工频干扰，通过内置单片机自动调节电桥平衡或采用矢量运算法直接计算 tanδ 和电容值 Cx。

   • 应用： 现代高压设备测试的主流仪器。集成了高压电源、标准电容器和测量单元，一键操作，自动抗干扰和换算，报告直读。广泛应用于变电站设备的例行试验。

3. 精密 LCR 表/阻抗分析仪：

   • 原理： 对被测件施加一个已知幅度和频率的交流测试信号，通过高精度矢量电压-电流传感器测量其两端的电压和流过的电流，计算复阻抗 Z，进而导出 tanδ = (R/|Z|) 或直接由仪器软件计算。

   • 应用： 材料研究和电子元件测试的核心设备。频率覆盖从毫赫兹到吉赫兹，测量精度高（tanδ 分辨率可达 10^-5），支持扫描测试。用于薄膜、基板、陶瓷、磁性材料等宽频带介电性能表征。

4. 介电温谱/频谱分析系统：

   • 原理： 通常以精密 LCR 表或阻抗分析仪为核心，配备高温炉、低温恒温器、屏蔽测试夹具（如平行板电极、同心圆筒电极）及控制软件。

   • 应用： 研究材料的介电弛豫行为。可进行等温频率扫描或等频温度扫描，获得完整的 ε'、ε''、tanδ 频谱，用于分析材料的多尺度结构与动力学过程，如聚合物链段运动、离子迁移、界面极化等。

5. 在线监测系统：

   • 原理： 通过高精度钳形电流传感器（如零磁通传感器）从设备接地线获取泄漏电流信号 i_x，同时从电压互感器获取参考电压信号 u_s。采用高速同步采样和数字信号处理（如 FFT、相关算法）提取两路信号的基波幅值和相位差，计算 tanδ。

   • 应用： 对重要电力设备（如高压套管、GIS）进行实时或周期性绝缘状态监测。实现不停电检测，可发现绝缘性能的缓慢劣化趋势，为状态检修提供依据。
