离子流分析技术

离子流分析，本质上是痕量气体分析的一种高灵敏检测方法，其核心在于对样品离子化后产生的离子电流进行测量与分析。该技术主要用于检测气体或蒸汽中极低浓度的特定成分，具备灵敏度高（可达ppb甚至ppt级）、选择性好、响应速度快的特点。

1. 检测项目分类及技术要点

离子流分析可根据离子化方式、检测目标和应用场景进行分类，主要技术要点如下：

• 1.1 按离子化方式分类

  • 高压放电离子化（电晕放电）：在电极间施加数千伏的高压直流或脉冲电压，产生稳定的电晕放电，使流经其间的气体分子发生电离。这是最主流的技术，特点是离子化效率高、装置相对简单、不易污染。技术要点在于精确控制放电电压、电流以及反应区的温度和压力，以维持离子源的稳定性并抑制干扰离子的产生。

  • 光致电离（PID）：使用特定能量（如10.6 eV）的紫外灯照射样品气体，使电离能低于光子能量的化合物发生电离。技术要点在于选择合适能量的紫外灯以实现对目标化合物的选择性电离，并避免水汽和氧气等的干扰。适用于挥发性有机化合物（VOCs）的快速筛查。

  • 放射性离子化（如氚源、镍-63源）：利用放射性同位素释放的β射线使气体分子电离。技术要点在于确保放射源的安全密封与合规使用，同时需考虑源强度随时间衰减对灵敏度的长期影响。

• 1.2 按检测目标分类

  • 纯度分析与痕量杂质检测：核心是检测高纯气体（如电子特气、高纯氧/氮/氩）中的痕量杂质（如H2、O2、CO、CO2、CH4、H2O等）。技术要点在于极高的灵敏度和选择性，需通过精密的气路设计（如渗透干燥、背景气补偿）、优化的离子源参数以及化学过滤等手段，有效分离和检测出背景基质中的极低浓度杂质信号。

  • 泄漏检测与定位：通常使用氦气或氢气作为示踪气体。技术要点在于仪器的响应速度和抗干扰能力。仪器需具备快速响应模式（采样流速高）和峰值保持功能，以便在复杂环境中快速定位微小的泄漏点。

  • 过程在线监测：实时监测工业生产过程中特定组分的浓度变化。技术要点在于仪器的长期稳定性、可靠性以及对恶劣工业环境（如振动、温度波动、电磁干扰）的耐受性。需配备有效的样品前处理系统（如过滤、减压、恒流）。

2. 各行业检测范围的具体要求

• 2.1 半导体与微电子行业

  • 检测对象：高纯硅烷（SiH4）、磷烷（PH3）、砷烷（AsH3）、氨气（NH3）、氦气（He）、氩气（Ar）等电子特气及其输送管道、存储设备和工艺反应腔体。

  • 具体要求：这是要求最高的领域。对于电子特气，杂质检测限通常要求达到ppb级，特别是对水分、氧气的控制极为严格。泄漏检测要求能识别低于1x10⁻⁹ Pa·m³/s的氦漏率。所有分析必须符合SEMI标准，并具备卓越的重复性与准确性，以确保芯片良率。

• 2.2 电力行业（特别是变压器油中溶解气体分析）

  • 检测对象：变压器绝缘油中溶解的H2、CO、CO2、CH4、C2H4、C2H6、C2H2等故障特征气体。

  • 具体要求：要求仪器对多种气体具有准确定量能力，尤其是对早期故障敏感的氢气（H2）和乙炔（C2H2）。检测限通常在μL/L（ppm）级别，但需具备良好的线性范围和抗油蒸气污染能力。分析需遵循IEC 60567、GB/T 17623等标准，数据用于判断变压器内部潜伏性故障的类型与严重程度。

• 2.3 核工业

  • 检测对象：反应堆一回路冷却剂（水或重水）中的裂变气体（如Kr、Xe同位素）、H2、O2，以及包容壳内的空气监测。

  • 具体要求：极高的可靠性与安全性。要求仪器能在高辐射、高温高压环境下稳定工作或通过取样系统进行远程分析。对放射性惰性气体的监测需结合质谱技术。所有设备需满足核安全法规，具备故障安全设计。

• 2.4 真空科学与航空航天

  • 检测对象：高真空、超高真空系统残余气体分析，航天器推进剂（如肼类）泄漏，空间模拟舱气体成分。

  • 具体要求：需具备全压力范围（从大气压到10⁻¹⁰ Pa）的检测能力。残余气体分析要求仪器能鉴别出H2、He、H2O、N2、O2、CO、CO2、碳氢化合物等多种组分，并估算其分压力。泄漏检测要求极高的灵敏度和快速的响应。

• 2.5 环境监测与科学研究

  • 检测对象：大气痕量气体（如VOCs、SF6示踪剂）、地质勘探中的气体渗漏（如He、H2）、化学反应过程气体监控。

  • 具体要求：针对不同目标物选择最优离子化方式（如PID用于VOCs）。野外应用要求仪器便携、坚固、功耗低。科学研究则更注重仪器的分辨率、多组分同时检测能力以及数据采集的灵活性。

3. 检测仪器的原理和应用

离子流分析仪的核心部件是离子源和离子检测器，其工作流程通常为：样品气体在离子源中被电离，产生的离子在电场作用下形成离子电流，该电流经高阻抗放大器转化为电压信号，最终通过数据处理系统得到浓度值。

• 3.1 核心原理

  • 离子电流产生：以电晕放电为例，在针-板电极间施加高压，尖端产生非平衡等离子体（电晕）。样品气体分子（M）与高能电子、激发态载气分子（如N2*）发生碰撞，发生如下反应：M + N2* → M⁺ + N2 + e⁻，或通过质子转移反应：M + H3O⁺(H2O)n → MH⁺(H2O)n-1 + H2O。产生的正离子被收集极吸引，形成微弱的离子电流（通常在pA到nA量级）。

  • 选择性检测：通过以下几种方式实现选择性：

    1. 离子化能阈值控制：如PID通过选择紫外灯能量，仅电离电离能低于该能量的化合物。

    2. 反应离子控制：在离子源中引入特定的反应气（如纯空气产生H3O⁺、(H2O)nH⁺等离子），利用质子亲和力、电荷转移等化学反应的差异性，实现选择性离子化。

    3. 迁移率分离：如离子迁移谱（IMS），不同离子在弱电场中的迁移速度不同，从而实现时间上的分离与鉴别。

  • 信号处理：pA级离子电流的检测是技术关键。采用高阻值反馈电阻（如10¹⁰ Ω）的静电计放大器，将电流信号线性地转换为电压信号。后续通过锁相放大、数字滤波等技术提取有效信号，抑制噪声。

• 3.2 典型仪器类型与应用

  • 氦质谱检漏仪：本质上是将离子流分析仪与质谱计结合。样品离子化后，由质量分析器（通常是磁偏转或四极杆）筛选出特定质荷比（如He⁺， m/z=4）的离子进行检测。专用于高灵敏度氦泄漏检测，是半导体、真空、航空航天领域的标准设备。

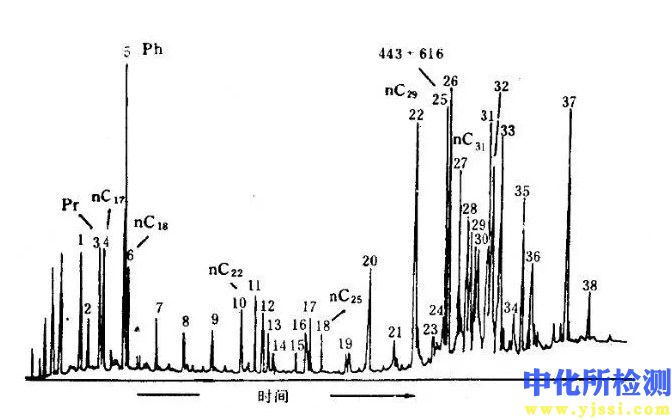

  • 气相色谱-离子迁移谱（GC-IMS）：结合了气相色谱的高分离能力与离子迁移谱的高灵敏度、快速响应特点。样品经GC预分离后进入IMS离子化室电离，离子在迁移管中按迁移率分离检测。广泛用于复杂基质中VOCs的痕量检测，如食品安全、爆炸物检测、疾病呼气诊断。

  • 高压放电离子色谱仪（用于变压器油分析）：专用设计仪器。采用高纯氢或氦作为载气，通过特定放电条件优化对H2、CO、烃类等气体的离子化效率。内置多柱切换和反吹系统，实现油中脱出气体的快速、全自动、高重复性分析。

  • 光离子化检测器（PID）：结构紧凑，无需载气。直接利用紫外灯电离VOCs，产生的离子电流直接反映总VOCs浓度或特定种类VOCs浓度。广泛用于环境应急监测、工业卫生调查、土壤气体检测等现场快速筛查。

总之，离子流分析技术通过精密的离子化与检测手段，实现了对气体中痕量成分的卓越探测能力，其具体技术路径和性能指标严格服务于各工业领域对气体纯度、安全与过程控制的苛刻要求。
