瞬态传导抗扰度测试技术内容

1. 检测项目分类及技术要点

瞬态传导抗扰度测试用于评估电气电子设备对通过电源线、信号线等传导耦合的瞬态干扰的抵抗能力。主要测试项目分为以下几类：

1.1 电快速瞬变脉冲群测试

• 测试标准：IEC 61000-4-4 是核心国际标准。

• 干扰模拟：模拟电网中感性负载（如继电器、接触器）断开时产生的瞬态脉冲群干扰。

• 技术要点：

  • 脉冲特性：单个脉冲上升时间5 ns，脉宽50 ns（在50Ω负载下）。脉冲以群（Burst）形式出现，群持续时间为15 ms，群周期为300 ms。

  • 测试等级：根据设备安装环境分为1级（受保护环境）至4级（严酷工业环境）。电源端口测试电压通常为0.5 kV至4 kV，信号/控制端口为0.25 kV至2 kV。

  • 耦合方式：通过耦合/去耦网络直接耦合到电源线；通过容性耦合夹耦合到信号/控制线。

  • 测试判定：测试期间，被测设备性能应保持在制造商规定的允差范围内，不允许出现性能降级或功能丧失。

1.2 浪涌（冲击）抗扰度测试

• 测试标准：IEC 61000-4-5。

• 干扰模拟：模拟电网开关操作（如电容组切换）、雷电直击或感应引起的直接或间接高能量浪涌。

• 技术要点：

  • 波形定义：定义了组合波（1.2/50 μs 开路电压波和8/20 μs 短路电流波），以及针对通信线路的10/700 μs波。

  • 测试等级：通常为0.5 kV至4 kV线-地，以及0.5 kV至2 kV线-线。

  • 耦合/去耦网络：测试时必须使用，用于施加浪涌并防止干扰影响辅助设备。

  • 相位同步：对于交流供电设备，需在电源电压波形的0°、90°、180°、270°相位角同步施加浪涌，以考察最劣情况。

1.3 传导骚扰抗扰度（连续/瞬态）

• 测试标准：IEC 61000-4-6（连续骚扰）、部分瞬态传导现象也参考此标准原理。

• 干扰模拟：模拟射频发射机等产生的传导射频电磁骚扰，以及一些特定的阻尼振荡瞬态（如IEC 61000-4-18）。

• 技术要点：

  • 频率范围：通常为150 kHz 至 80 MHz 或更高。

  • 测试方法：采用耦合/去耦网络或电流钳/电磁钳，将干扰信号连续或脉冲式地注入到电缆上。

  • 调制：射频传导骚扰测试通常使用1 kHz正弦波进行80%幅度调制，模拟真实干扰。

1.4 静电放电引起的传导骚扰

• 相关标准：IEC 61000-4-2（主要针对空气/接触放电，但其产生的快速瞬变会传导耦合至端口）。

• 技术要点：ESD事件产生的极高频率（上升时间<1 ns）分量会通过空间辐射或设备金属外壳的传导耦合到内部电路及相连的电缆上，形成传导骚扰。

2. 各行业检测范围的具体要求

不同行业基于其运行环境、安全要求和法规，对瞬态传导抗扰度测试的标准和严酷度等级有具体规定。

2.1 信息技术设备与消费电子

• 适用标准：主要遵循IEC/EN 61000-4系列通用标准，具体产品标准如IEC/EN 55032、IEC/EN 55035。

• 要求特点：重点考察EFT/B和浪涌。对于室内环境使用的设备，严酷度等级通常较低（如电源端口EFT: 1 kV，浪涌: 0.5-1 kV线-地）。便携式设备可能要求更低或豁免部分测试。

2.2 工业自动化设备

• 适用标准：IEC/EN 61000-4系列，但严酷度等级遵循IEC/EN 61000-6-2（工业环境抗扰度通用标准）。

• 要求特点：

  • 严酷度等级高。例如，在重工业环境（含频繁开关感性负载），EFT要求达到4 kV，浪涌要求达到4 kV（线-地）/2 kV（线-线）。

  • 对信号端口和通信端口（如RS-485、以太网）的测试要求与电源端口同等重要。

  • 性能判据通常要求为A（测试期间和之后，正常性能 within 规范限值），关乎生产安全与连续性。

2.3 汽车电子

• 适用标准：ISO 7637系列、ISO 16750系列是核心标准，定义了汽车特有的脉冲波形。

• 要求特点：

  • 脉冲分类多样：模拟负载突降（Pulse 5a/5b）、点火系干扰（Pulse 3a/3b）、开关过程瞬态（Pulse 2a/2b）等。

  • 电压范围广：测试电压从+/- 0.2V到+/- 100V以上（如负载突降），覆盖12V和24V系统。

  • 测试等级：根据设备安装位置（如与发动机舱距离）分为不同等级。

  • 连接方式：必须使用汽车电池模拟器和规定的线束阻抗模拟网络。

2.4 医疗电气设备

• 适用标准：IEC 60601-1-2（医疗电气设备电磁兼容要求和试验）。

• 要求特点：

  • 基于生命支持设备和非生命支持设备、家用和专业医疗环境，划分不同的“M测试等级”。

  • 对EFT/B和浪涌有强制性要求，但等级可能低于重工业环境。例如，专业医疗场所可能要求EFT 2 kV，浪涌1 kV线-地。

  • 性能判据极其严格，测试期间和之后必须满足基本安全和基本性能，不允许任何性能降级或功能丧失（判据A）。

2.5 电力系统与继电保护设备

• 适用标准：IEC 60255系列（量度继电器和保护设备）、IEC 61000-4系列，以及国标/行标如GB/T 14598。

• 要求特点：

  • 严酷度等级最高。例如，对于一次回路端口，浪涌测试电压可能高达6 kV（线-地）。

  • 重点关注阻尼振荡波（1 MHz/100 kHz）抗扰度，模拟变电站开关操作产生的特有瞬态。

  • 需进行工频磁场、脉冲磁场抗扰度等与电力环境密切相关的测试。

3. 检测仪器的原理和应用

3.1 脉冲群发生器

• 原理：高压源通过储能电容和放电开关（通常为真空继电器或半导体开关）向波形成形网络快速放电，产生重复的快速瞬变脉冲序列。内部控制器控制脉冲群重复频率和周期。

• 应用：专门用于执行IEC 61000-4-4测试。需配合耦合/去耦网络或容性耦合夹使用，将脉冲群干扰施加到电源线或信号/控制线上。

3.2 组合波发生器

• 原理：包含高压充电单元、波形形成网络（产生1.2/50 μs电压波）和阻抗匹配网络（产生8/20 μs电流波）。通过内部或外部触发产生单次或重复的浪涌脉冲。

• 应用：用于执行IEC 61000-4-5浪涌抗扰度测试。必须与耦合/去耦网络配合使用，以分离EUT和辅助设备的接地路径，并提供规定的源阻抗（通常2 Ω或12 Ω）。

3.3 耦合/去耦网络

• 原理：CDN是测试系统的关键附件。其“耦合”部分将干扰脉冲有效地注入到被测线缆上；“去耦”部分（通常由大电感、隔离电容或铁氧体磁环构成）阻止干扰脉冲倒灌入辅助供电或信号设备，为其提供足够高的串联阻抗。

• 应用：广泛用于EFT/B、浪涌以及传导射频抗扰度测试。针对单相、三相电源线或通信线有不同的设计型号。

3.4 容性耦合夹

• 原理：本质上是一个松耦合的分布式电容器。其上下耦合板与内部接地板形成一个约50-200 pF的耦合电容。干扰信号发生器输出的脉冲通过此电容耦合到穿过耦合夹的被测电缆上，而无需与被测电缆电气连接。

• 应用：主要用于对非屏蔽的多芯电缆（如控制线、信号线）进行EFT/B测试，避免了对每根芯线单独测试的繁琐。

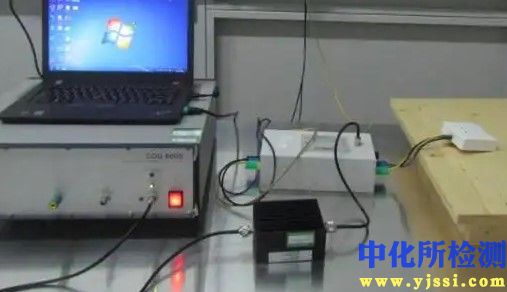

3.5 测试系统集成与软件

• 原理与应用：现代测试通常由计算机控制。控制软件通过GPIB、LAN或USB接口控制干扰发生器、耦合装置，并可集成示波器或专用监测设备。软件能自动设置测试参数（电压、极性、相位、时间）、执行测试序列、记录测试结果并生成报告，确保测试的重复性和准确性。
