显气孔率测定技术内容

1. 检测项目分类及技术要点

显气孔率，亦称开孔率，是指材料中开口孔隙体积占材料总体积的百分比。它是评价多孔材料（如耐火材料、陶瓷、烧结金属、建筑材料等）致密性、耐久性及使用性能的关键物理指标。测定方法主要分为两大类：

1.1 液体浸渍法（阿基米德法）
此为国际通用的标准方法（如GB/T 2997、ASTM C20、ISO 5017），基于阿基米德排水原理。技术要点如下：

• 试样准备：试样应为干燥、洁净的规则或不规则几何体，体积通常不小于1 cm³。需在（110±5）℃烘干至恒重（间隔2h质量变化不超过0.1%），并于干燥器中冷却至室温。

• 饱和浸渍：

  • 煮沸法：将试样置于去离子水中，加热煮沸2小时以上，并保持至少2小时浸泡，确保开口孔隙被水完全填充。

  • 真空法：将试样置于真空容器中，抽真空至绝对压力低于20 mmHg (2.67 kPa)，维持15分钟，随后注入浸渍液（通常为水）至完全淹没，继续抽真空至无气泡逸出后静置30分钟。此法饱和更彻底，适用于致密或微孔材料。

• 称量步骤：

  • 干重 (m₁)：饱和前干燥试样的质量（g）。

  • 湿重 (m₂)：饱和试样在空气中，用湿毛巾擦去表面附着液膜后的表观质量（g）。

  • 悬重 (m₃)：饱和试样完全浸没在浸渍液（悬于液体中）中所受的浮力，通过测量其在液体中的质量间接获得（g）。

• 计算公式：

  • 显气孔率 $P_a$Pa​ (%) = $\frac{m_2 - m_1}{m_2 - m_3} \times 100\%$m2​−m3​m2​−m1​​×100%

  • 体积密度 $D_b$Db​ (g/cm³) = $\frac{m_1 \times \rho_{液}}{m_2 - m_3}$m2​−m3​m1​×ρ液​​

  • 式中，$\rho_{液}$ρ液​ 为浸渍液体在试验温度下的密度（g/cm³）。

• 技术核心：确保开口孔隙完全饱和且表面液膜被精确去除是结果准确的关键。平行试样偏差不应超过0.5%。

1.2 气体置换法
利用气体（通常为氦气）在低压下可渗透进入微小开口孔隙的特性，通过测量样品排开的体积来计算显（开）孔率和闭孔率。

• 技术要点：仪器通过膨胀法测定样品的骨架体积（真体积）。结合通过几何法或浸渍法测得的总体积和干重，可计算出显气孔率、闭孔率和真密度。此法尤其适用于含有大量闭孔或微孔的材料，且为无损检测。

2. 各行业检测范围的具体要求

不同行业和应用场景对显气孔率的要求各异，体现在标准、试样规格和浸渍介质上。

• 耐火材料行业：

  • 标准依据：GB/T 2997、ASTM C20、ISO 5017。

  • 具体要求：标准试样为边长50mm或100mm的立方体，或直径50mm、高50mm的圆柱体。通常采用水作为浸渍介质。对于与水发生反应的碱性耐火材料（如镁砖），必须使用非水介质（如煤油、变压器油），并在计算时采用相应介质的密度。显气孔率是评定耐火材料抗熔渣侵蚀、抗渗透、抗热震性的重要依据，一般致密耐火制品要求低于15%-25%，而轻质保温砖则高达45%-70%。

• 陶瓷行业：

  • 标准依据：GB/T 1966、ASTM C373。

  • 具体要求：除通用液体浸渍法外，对精细陶瓷或生物陶瓷，常采用气体置换法以获得更精确的真密度和孔径分布。日用瓷、建筑卫生陶瓷要求显气孔率极低（<0.5%），以保障易清洁性和强度；而过滤陶瓷、催化陶瓷载体等则需精确控制在一定的高孔隙率范围（如30%-60%）。

• 粉末冶金与烧结金属：

  • 标准依据：GB/T 5163、ISO 2738。

  • 具体要求：试样可为轴承、过滤元件等多孔制品。常用真空浸油法（如15号机油），饱和后需经离心处理以去除表面多余油液。显气孔率直接影响含油轴承的自润滑性能（通常15%-25%）和金属过滤器的渗透性能。

• 建筑材料行业（如混凝土、天然石材）：

  • 标准依据：GB/T 50081（混凝土）、GB/T 9966.3（石材）。

  • 具体要求：混凝土试件通常为100mm立方体，测试其吸水率可间接反映显气孔率，与耐久性（抗冻性、抗氯离子渗透）直接相关。高抗冻混凝土要求显气孔率低且孔径微小。

• 齐全陶瓷与复合材料：

  • 具体要求：对高性能结构陶瓷（如SiC、Al₂O₃），要求极低的显气孔率（常低于1%）以确保力学性能。采用高精度气体比重计是主流方法。对于多孔陶瓷膜或碳碳复合材料，需同时表征显气孔率、孔径分布和贯通性。

3. 检测仪器的原理和应用

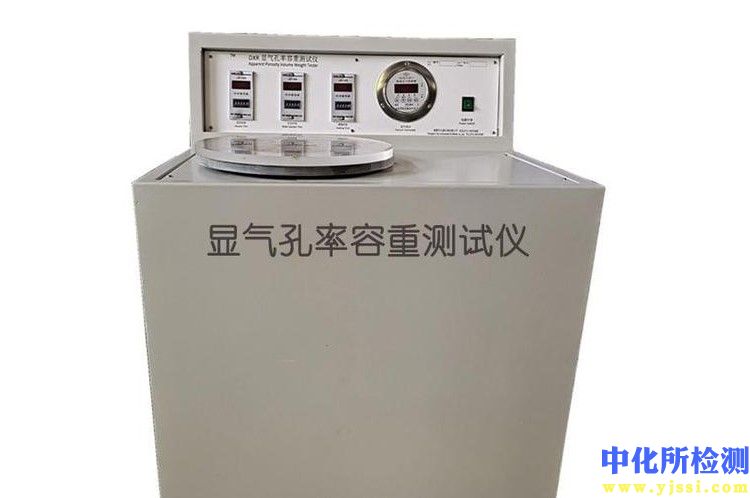

3.1 液体浸渍法装置

• 原理：基于阿基米德原理，通过三步称量计算孔隙体积。

• 核心设备：

  • 精密电子天平：精度至少为0.001g，需配备称量架（用于悬重测量）。

  • 饱和装置：包括可调温电热套、煮沸容器或真空干燥器及真空泵（真空度需达<2.67 kPa）。

  • 干燥箱：控温精度±5℃。

• 应用：设备简单，成本低，是绝大多数无机非金属材料行业实验室的常规配置。适用于大部分不与浸渍液发生反应的固体材料。

3.2 气体置换法真密度/孔隙率分析仪

• 原理：基于波义耳定律（Boyle‘s Law）的气体膨胀法。将已知体积的参比腔（压力为P₁）中的气体（氦气）膨胀到装有试样的样品腔中，测量平衡后的压力P₂，通过气体状态方程精确计算出未被固体骨架占据的体积（即样品腔的剩余体积），从而得到样品的真体积（骨架体积）。

• 核心设备：全自动仪器包含高精度压力传感器、两个或多个已知体积的腔体、高纯度氦气源和真空系统。

• 计算与应用：

  • 测得真体积$V_t$Vt​后，若已知试样的总体积$V_b$Vb​（可通过尺寸测量或封蜡浸水法获得）和干重$m_1$m1​，则可计算：

    • 显（开）气孔率 $P_a$Pa​ = $\frac{V_b - V_t - V_c}{V_b} \times 100\%$Vb​Vb​−Vt​−Vc​​×100% （需配合总体积测量）

    • 闭孔率 $P_c$Pc​ = $\frac{V_c}{V_b} \times 100\%$Vb​Vc​​×100% （$V_c$Vc​为闭孔体积，由计算得出）

    • 真密度 $\rho_t$ρt​ = $m_1 / V_t$m1​/Vt​

  • 应用：该方法测量速度快、精度高（体积分辨率可达0.01%），且不受闭孔影响。广泛用于科研、质量控制领域，尤其适用于含有闭孔的材料（如发泡材料、部分烧结体）、易与水反应的金属粉末制品、催化剂、电池电极材料等高附加值产品的精密分析。是现代多孔材料综合表征的核心设备之一。
