漏电保护测试技术内容

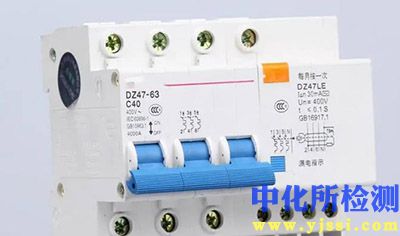

漏电保护测试是通过专用仪器模拟漏电故障，验证剩余电流动作保护装置（RCD）能否在规定条件下正确、及时动作的一系列检测活动。其核心目标是评估电气线路或设备在发生接地故障时的安全防护能力，防止电击和电气火灾。

1. 检测项目分类及技术要点

漏电保护测试主要分为动作特性测试和补充测试两大类。

1.1 动作特性测试
这是验证RCD核心功能的测试，必须包含以下项目：

• 额定剩余动作电流（IΔn）测试：

  • 技术要点： 在RCD的电源侧施加一个从0开始缓慢增加至动作的平滑上升剩余电流，测量其实际动作值。测试应在额定电压、空载条件下进行。

  • 合格标准： 实际动作电流应在0.5IΔn至IΔn之间（对一般型RCD）。精确测量启动值是关键。

• 动作时间测试：

  • 技术要点： 在RCD的电源侧突然施加一个标准规定的剩余电流值，测量从电流施加瞬间到RCD主触头断开瞬间的时间间隔。

  • 测试电流选取：

    • IΔn： 测试基本动作时间。

    • 2IΔn： 对AC型、A型RCD，此测试点至关重要。

    • 5IΔn： 对一般型（非延时型）RCD的最大断开时间进行测试。

  • 标准限值（以230V AC型RCD为例）：

    • 对于IΔn：最大断开时间 ≤ 300 ms（常规）或 ≤ 200 ms（S型，选择性）。

    • 对于5IΔn：最大断开时间 ≤ 40 ms。

• 极限不驱动时间测试（仅对S型选择性延时RCD）：

  • 技术要点： 在施加0.5IΔn剩余电流时，RCD应在规定时间内保证不动作，以确保与下级保护的选择性配合。

  • 标准限值： 最小不驱动时间 ≥ 130 ms。

1.2 补充测试
这些测试用于评估RCD在特殊条件下的性能和线路适配性。

• 直流分量敏感度测试（6mA平滑直流）：

  • 技术要点： 验证AC型RCD在存在6mA平滑直流电流时是否会发生“盲化”而拒动。施加IΔn的剩余交流电流叠加6mA直流，RCD应能正常动作。

• 在电源故障条件下防止误动作的性能测试：

  • 技术要点： 模拟电压骤降或中断（如降至50%额定电压或0V），测试RCD是否会发生误跳闸。此测试对电子式RCD尤为重要。

• 接地回路电阻（Zs）的间接评估：

  • 技术要点： 并非直接测试RCD，而是通过测量实际动作时间，结合施加的测试电流（如5IΔn），反向推算出故障回路阻抗（Zs = Uo / I测试），间接评估线路条件是否满足快速切断要求。

• 接触电压（Uc）测试：

  • 技术要点： 在模拟故障时，测量可能被触及的外露可导电部分与地之间的电压。该电压应在安全限值（通常为50V AC或以下）以内。

2. 各行业检测范围的具体要求

检测范围和要求因应用场景的电源系统和风险等级而异。

2.1 民用建筑与一般工商业（TN-S/TN-C-S系统）

• 终端插座回路： 必须安装额定剩余动作电流不大于30mA的普通型（无延时）RCD，作为附加防护。测试重点是动作电流（≤30mA）和在5IΔn（150mA）下的动作时间（≤40ms）。

• 潮湿场所（浴室、厨房等）： 要求同上，但建议提高测试频次。动作时间要求更为严格。

• 照明回路： 根据规范，若灯具安装高度不足或位于特殊区域，也需配置30mA RCD保护。

• 总出线或分支回路： 可能安装100mA、300mA或500mA的S型（选择性）RCD用于防火或作为后备保护。测试需验证其延时特性（如对0.5IΔn不动作时间≥130ms）和选择性。

2.2 工业与制造业（IT/TT系统常见）

• TT系统： 必须使用RCD作为主要电击防护措施。测试时需同时关注RCD动作特性和接地电极电阻（Ra），需满足Ra * IΔn ≤ 50V。

• IT系统（第一次故障时）： 通常不要求立即跳闸，但需配置绝缘监视器。若二次异相故障则等效于TT/TN系统，可能需要RCD动作。测试复杂，需结合系统图进行。

• 移动设备与手持工具： 供电回路必须由30mA RCD保护，且测试周期应缩短（如每月一次）。

• 变频器与整流设备负载： 必须使用对脉动直流故障电流敏感的A型或F型RCD，不能使用AC型。测试时需使用能输出脉动直流剩余电流的专用测试仪。

2.3 医疗场所（GB 16895.24/IEC 60364-7-710）

• 医疗场所（如手术室、ICU）2类场所： 采用医疗IT隔离供电系统，但辅助回路可能采用30mA A型RCD。对RCD的可靠性要求极高，测试需极其严谨。

• 1类场所： 所有终端回路应由30mA A型RCD保护。要求定期测试（如每季度），并记录数据。

2.4 基础设施与户外场所

• 路灯、广告照明： 每个出线回路应配置300mA RCD用于防火，或30mA RCD用于防电击。需测试其抗雷电涌流和恶劣环境影响的能力。

• 充电桩（EVSE）： 必须使用A型或B型RCD，以检测平滑直流和脉动直流故障电流。测试规程要求包含直流分量测试。

• 游泳池、喷泉： 所有电气设备应由30mA RCD保护，动作时间在5IΔn时不超过40ms，并需在湿态下进行测试。

3. 检测仪器的原理和应用

现代漏电保护测试仪是集成了精密信号发生、时序测量和计算功能的综合性设备。

3.1 核心工作原理

• 剩余电流模拟： 仪器内部通过一个可编程的高精度电流源，在测试回路（通常跨接在L/N线与地线PE之间）产生一个可控的剩余电流。这个电流模拟了实际漏电故障。

  • 可产生多种波形：工频交流（AC）、脉动直流（A型）、平滑直流（B型）及复合波形。

• 时间测量： 仪器内部高分辨率计时器（精度通常达0.1ms）从电流施加瞬间开始计时，通过检测回路电压变化或辅助触点信号来判定RCD动作时刻，从而精确测量分断时间。

• 动作电流测量： 在“斜坡测试”模式下，仪器线性增加输出电流，并监测电流突变点（RCD动作导致测试回路断开），从而确定精确的动作阈值。

• 接触电压计算： 仪器根据欧姆定律，在已知测试电流（I）和测得的动作时间对应的线路阻抗下，计算得出Uc = I * Zs。

3.2 仪器关键功能与应用

• 自动测试序列： 预置标准测试流程，如依次测试IΔn、5IΔn下的动作时间，自动判断结果是否符合标准。

• RCD类型选择： 支持AC、A、F、B等多种类型RCD的测试，输出对应的故障电流波形。

• 相位角控制： 高级仪器可在电压波形的特定角度（如0°或90°）施加故障电流，以测试RCD在最不利条件下的动作性能。

• 数据存储与传输： 存储测试结果（动作电流、动作时间、接触电压等），并通过蓝牙或USB上传至管理系统，生成检测报告。

• 回路阻抗测量： 多数测试仪集成此功能，可在不断开RCD的情况下测量故障回路阻抗，辅助评估线路状况。

• 应用要点：

  1. 测试前验证： 齐全行回路电压、接线（L/N线是否正确）验证。

  2. 连接可靠： 测试线应直接连接在RCD负载侧的端子上，避免包含分支线路，以获得最准确结果。

  3. 负载处理： 测试时应尽可能断开负载，防止负载电容、非线性元件影响测试准确性，尤其是测试电子式RCD时。

  4. 环境记录： 记录测试时的环境温度、湿度及RCD的额定参数，作为报告的一部分。

  5. 定期校准： 测试仪器本身需按计量周期（通常一年）进行校准，确保其电流输出和计时精度在允差范围内。
