X射线探伤测试技术内容

1. 检测项目分类及技术要点

X射线探伤是一种基于材料对X射线吸收差异实现的无损检测方法。主要检测项目分类及技术要点如下：

1.1 内部缺陷检测

• 气孔与缩孔： 圆形或椭圆形暗影，边缘平滑。技术要点在于根据缺陷影像的尺寸、数量和密集程度进行等级评定。

• 夹渣： 形状不规则的点状或条状暗影。检测需注意其与气孔影像的区分，通常夹渣影像密度不均匀、边界不清晰。

• 未焊透与未熔合： 未焊透影像呈连续或断续的细直线状；未熔合多呈条纹状或长条状，且位置偏离焊缝中心。技术核心是精确控制透照角度以有效检出坡口面或层间的未熔合。

• 裂纹： 呈两端尖细、中间稍宽的暗色条纹。检测要点是选择足够高的管电压与低电流组合，以增强对比度，同时需注意裂纹方向与射线束方向的夹角，最佳检出角度为射线束方向与裂纹平面垂直。

• 钨夹杂（焊缝）： 高密度亮斑，形状不规则。需使用较高能量X射线以降低基体材料与夹杂物的对比度，避免影像过度曝光。

1.2 厚度测量与腐蚀评估

• 壁厚测量： 通过已知阶梯试块或数字测厚软件进行标定与测量，精度可达±0.1mm。

• 腐蚀图谱分析： 采用数字射线检测技术，通过对比衰减后的灰度分布，量化评估局部腐蚀减薄区域。

1.3 结构与装配验证

• 电子组件： 检测半导体封装内部引线键合、芯片贴装、空洞等。

• 复杂装配体： 验证内部组件的位置、缺失或异物，通常采用微焦点或计算机断层扫描技术。

关键技术参数：

• 灵敏度： 像质计灵敏度应达到1.5%-2.0%（例如，ASTM E1025 规定可识别最细丝径与材料厚度百分比）。

• 透照布置： 单壁透照、双壁单影或双壁双影法。焦距（源至胶片/探测器距离）需满足几何不清晰度要求：Ug = d * b / (F - b)，其中d为源尺寸，b为工件至探测器距离，F为焦距。

• 曝光参数： 根据材料、厚度选择管电压（kV）、管电流（mA）和时间。通常遵循曝光曲线，在保证对比度前提下，采用较低电压以提高缺陷检出率。

• 影像质量： 黑度（胶片系统）通常在2.0-4.0之间；数字图像的信噪比（SNR）和空间分辨率须满足标准要求（如EN ISO 17636-2）。

2. 各行业检测范围的具体要求

2.1 承压设备与特种设备（遵循TSG 21、NB/T 47013.2/11）

• 锅炉与压力容器： 对接焊接接头必须100%检测。重点检测焊缝及热影响区的裂纹、未熔合、未焊透及条形缺陷。厚度范围通常为3-300mm，对高强钢或低温容器，需严格控制检测工艺以发现细小微裂纹。

• 压力管道： 工业管道（如GC2级）规定抽检比例不低于5%或20%。长输管道环焊缝通常要求100%检测，特别注意根焊部位的未焊透和内凹。

2.2 航空航天（遵循AMS 2635、ASTM E1742/E2698）

• 铸件与叶片： 检测钛合金、高温合金铸件的疏松、缩孔、夹杂及热裂纹。通常使用微焦点X射线系统，分辨率要求高，需能识别Φ0.1mm级别的气孔。

• 复合材料构件： 检测碳纤维增强聚合物中的分层、孔隙、纤维取向及异物。宜采用低电压（<100kV）以增强树脂与纤维间的对比度。

• 电子封装与焊点： 检测BGA封装焊点的空洞、桥连、裂纹。空洞率通常有严格限制（如航空电子要求<5%）。

2.3 轨道交通（遵循EN 12681-2、TB/T 1027）

• 车轮、车轴、转向架： 铸钢件检测缩松、夹杂；锻件检测白点、裂纹。车轴等关键部件要求100%在线检测，采用实时成像系统。

• 铝合金车体焊缝： 检测MIG/TIG焊缝的气孔、未熔合。由于材料原子序数低，宜采用较低能量X射线（如120-160kV）。

2.4 电力能源

• 电站锅炉管道： 检测小口径厚壁管（如Φ32×8mm）焊缝的未焊透、裂纹。采用双壁双影椭圆透照法，控制椭圆开口间距，影像质量要求高。

• 核电站部件： 遵循ASME BPVC Section V 及 RCC-M标准。检测反应堆压力容器焊缝、蒸汽发生器传热管。对缺陷尺寸记录和追溯有极高要求，普遍采用数字探测器阵列。

2.5 电子与制造业

• 印刷电路板： 检测内层走线、通孔的对准度及焊接质量。

• 精密铸件： 检测内部的气孔、缩松、裂纹及核心残留，通常与自动缺陷识别系统结合。

3. 检测仪器的原理和应用

3.1 基本原理
X射线探伤基于X射线的穿透特性及物质对射线的衰减规律。衰减遵循朗伯-比尔定律：I = I₀ * e^(-μt)，其中I为透射强度，I₀为入射强度，μ为线性衰减系数，t为材料厚度。缺陷处因厚度或密度变化导致局部衰减差异，在记录介质上形成强度（或灰度）不同的影像。

3.2 主要仪器类型及应用

3.2.1 X射线机

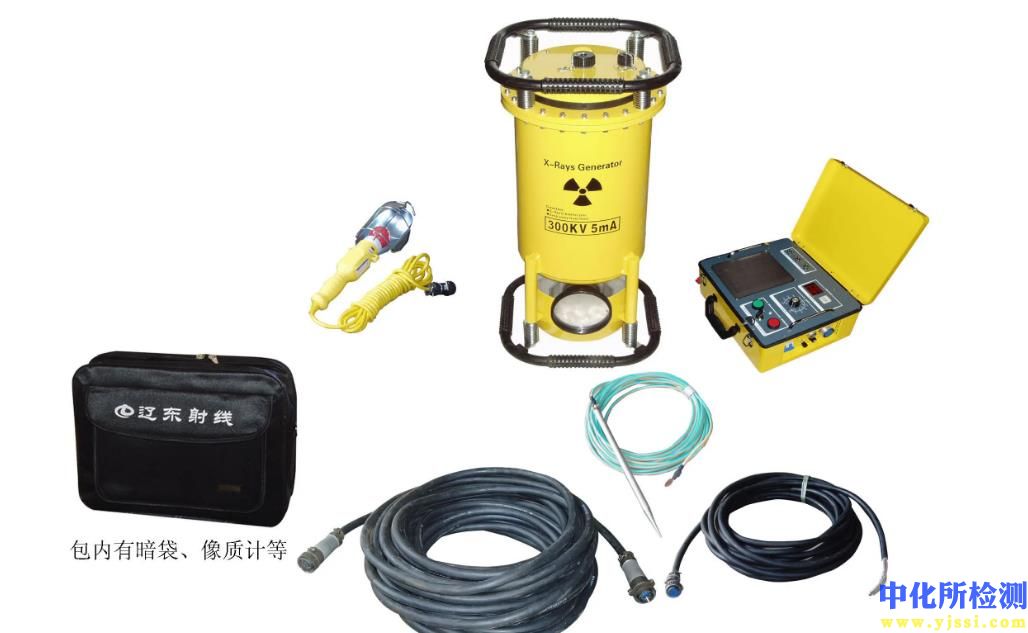

• 便携式定向机： 产生约40°圆锥束。适用于现场固定位置透照，如管道环焊。

• 周向机： X射线360°周向辐射。一次曝光可检测整圈环焊缝，效率高。

• 微焦点X射线机： 焦点尺寸可达1-5µm。用于高分辨率检测，如电子元件、轻合金小铸件，可实现几何放大检测，放大倍数可达1000倍以上。

3.2.2 线性加速器
能量范围1-15MeV，用于检测极厚工件（如300mm以上钢件），具有更强的穿透力和更短的曝光时间。

3.2.3 影像记录与处理系统

• 胶片系统： 通过潜影形成、化学处理获得永久影像。密度范围宽，空间分辨率高（可达20 lp/mm以上），但流程繁琐，无数字化处理能力。

• 计算机射线照相： 使用成像板存储潜影，经激光扫描读取为数字图像。动态范围宽，可重复使用，适用于现场和复杂形状工件。

• 数字射线探测器阵列： 包括非晶硅/硒平板探测器。直接输出数字图像，实时成像，检测效率极高，动态范围广，信噪比高，广泛用于工业CT、在线检测。

• X射线工业计算机断层扫描： 采集工件多角度二维投影，通过重建算法（如滤波反投影）获得三维体数据。可精确测量内部结构、缺陷三维尺寸与位置，用于首件鉴定、失效分析及复杂装配体检测。

3.3 仪器关键性能参数

• 管电压与电流： 决定射线能量与强度，影响穿透力与对比度。

• 焦点尺寸： 影响几何不清晰度，小焦点可提升图像锐度。

• 探测器像素尺寸与尺寸： 决定数字图像的空间分辨率与视场范围。

• 系统分辨率： 通常以线对卡测试，高分辨率系统可达5 lp/mm以上。
