极限疲劳测试技术内容

1. 检测项目分类及技术要点

极限疲劳测试是通过施加周期性或随机载荷，评估材料、结构或构件在远低于其极限强度应力下，因循环载荷而逐渐产生损伤、裂纹萌生及扩展直至完全断裂的性能。主要检测项目分类及技术要点如下：

• 高周疲劳测试

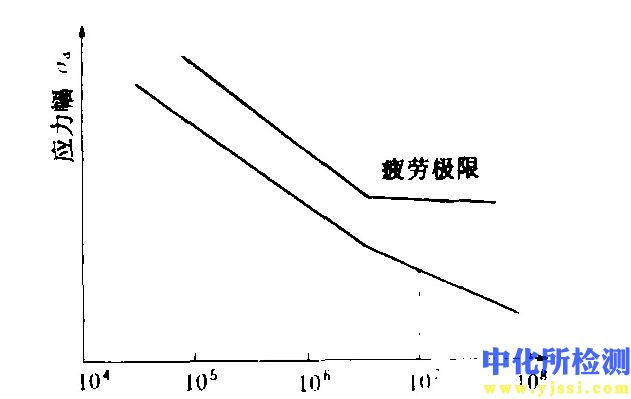

  • 技术要点：应力水平较低（通常低于材料屈服强度），失效循环次数高（一般大于10⁴，通常达10⁷或更高）。重点关注材料的疲劳极限（S-N曲线测定）。试验通常在恒定振幅下进行，控制参数为应力幅、平均应力和应力比（R值）。需严格控制加载频率以避免试样过热，环境温度控制亦为关键。

• 低周疲劳测试

  • 技术要点：应力或应变水平较高（常涉及塑性变形），失效循环次数低（通常少于10⁴）。重点关注材料的循环应力-应变响应和疲劳寿命预测（ε-N曲线测定）。控制模式主要为应变控制，需精确测量和控制试样的塑性应变幅。需考虑循环软化和循环硬化现象。

• 裂纹扩展速率测试

  • 技术要点：基于断裂力学理论，测定预先引入疲劳裂纹的试样在循环载荷下裂纹长度a随循环次数N的变化率（da/dN）。核心是建立da/dN与应力强度因子幅值ΔK的关系（Paris公式等）。需使用高精度裂纹监测技术（如柔度法、电位法、显微镜视频引伸计）。

• 热机械疲劳测试

  • 技术要点：模拟服役中温度和机械载荷同步循环变化的工况。关键技术在于实现温度和机械应变的同步、同相位（或设定相位差）的精确控制。需使用带高温炉或感应加热系统的疲劳试验机，并解决温度梯度控制和高温应变测量难题。

• 腐蚀疲劳测试

  • 技术要点：研究在腐蚀性环境和循环载荷共同作用下的失效行为。核心是在标准疲劳测试基础上集成腐蚀环境模拟装置（如腐蚀溶液槽、盐雾箱、气相环境室）。需重点关注环境介质的化学成分、温度、pH值及电极电位（电化学腐蚀疲劳）的精确控制与监测。

• 振动疲劳测试

  • 技术要点：针对结构件在共振频率附近受迫振动导致的疲劳失效。采用电磁或液压振动台施加宽带随机或定频正弦激励。关键技术包括试件夹具设计（确保传递路径）、加速度/应变传感器布置、以及基于功率谱密度（PSD）的载荷谱编制与控制。

2. 各行业检测范围的具体要求

• 航空航天

  • 要求：需覆盖从材料（如钛合金、高温合金、复合材料）到全尺寸结构（机翼、起落架）的广泛测试。严格执行如ASTM E466/E606、ASTM E647、MIL-HDBK-5J、NASA相关标准及空客/波音公司规范。强调高周、低周、热机械疲劳及裂纹扩展性能。需考虑飞行载荷谱（如TWIST谱、FALSTAFF谱）的编谱与加速试验技术，进行损伤容限设计与寿命评估。

• 汽车工业

  • 要求：重点关注底盘部件（悬挂、转向节）、动力总成部件（曲轴、连杆、凸轮轴）及车身结构的疲劳耐久性。测试依据ISO 12107、SAE J1099等标准。大量采用零部件台架试验，模拟实际道路载荷谱（如基于实测道路载荷数据的迭代目标谱）。对于焊接点和焊接结构，需进行特定焊接疲劳测试（如IIW推荐规范）。引入室内道路模拟试验进行整车或子系统测试。

• 轨道交通

  • 要求：针对车体结构（铝合金/不锈钢）、转向架（构架、轮轴）、轨道材料进行疲劳验证。遵循EN 12663（车体）、EN 13749（转向架）、AAR M-1001等系列标准。强调焊接结构的疲劳性能评估（基于热点应力法或有效缺口应力法）。对于轮轴等关键件，需进行全尺寸旋转弯曲疲劳试验，考核超高循环疲劳性能（常达10⁹次循环）。

• 能源电力

  • 要求：

    • 风电：叶片需依据IEC 61400-23进行全尺寸疲劳测试（挥舞、摆振方向），采用激振器施加共振载荷；齿轮箱和主轴需模拟复杂变载谱。

    • 核电：压力容器、管道及焊缝需在高温高压水环境下进行低周疲劳和腐蚀疲劳测试，遵循ASME锅炉及压力容器规范第三卷。

    • 火电/燃气轮机：涡轮叶片和盘件需进行高温低周疲劳和热机械疲劳测试，考核蠕变-疲劳交互作用。

• 生物医疗器械

  • 要求：如人工关节（髋、膝关节假体）、心血管支架、骨板螺钉等植入物，需依据ISO 7206（关节假体）、ASTM F2477（血管支架）等标准进行疲劳测试。测试通常在模拟体液环境中进行（如37°C的PBS溶液）。要求循环次数极高（如髋关节假体通常要求10⁷次以上），且需模拟复杂的多轴受力状态。对表面处理和微动疲劳性能有特殊要求。

3. 检测仪器的原理和应用

• 电液伺服疲劳试验机

  • 原理：采用电液伺服阀控制液压油流量和方向，驱动作动缸产生高动态力。闭环控制系统通过载荷、位移或应变传感器反馈信号进行精确控制。

  • 应用：适用于中低频（通常0-100Hz）、大载荷（可达数千kN）的测试场景，如建筑结构、大型机械部件、风电叶片根部连接件的疲劳试验。尤其擅长低周疲劳、裂纹扩展和大型结构件测试。

• 电磁共振式疲劳试验机

  • 原理：利用电磁激励使试样-系统在其机械共振频率下振动。通过调节激励频率匹配系统共振点，以较小的输入能量产生大幅值的交变应力。

  • 应用：专为高周和超高周疲劳测试设计，频率范围宽（可达300Hz甚至更高），效率极高，能耗低。主要用于材料试样（如金属棒材、线材）、小型标准件的高频疲劳测试，特别适用于10⁸-10¹⁰次循环的VHCF（甚高周疲劳）研究。

• 多轴疲劳试验系统

  • 原理：整合多个独立作动器，通过特定夹具设计，实现对试件同时施加两个或以上方向的拉-压、弯、扭等复合循环载荷。控制系统需实现各通道载荷的同步与解耦。

  • 应用：模拟真实的多轴应力状态，用于航空发动机盘轴、汽车转向节、复杂焊接结构等关键部件的多轴疲劳性能评估。遵循如ASTM E2207等标准。

• 高频感应加热疲劳试验系统

  • 原理：在常规疲劳试验机基础上，集成高频感应加热装置和高温非接触式引伸计（如激光引伸计）。通过电磁感应快速、局部加热试样，配合机械载荷进行热-力耦合控制。

  • 应用：主要用于涡轮叶片材料、高温合金的热机械疲劳测试，可精确控制温度-应变相位，模拟启动-停车循环。

• 振动台系统

  • 原理：分为电动振动台（利用载流导体在磁场中受力的原理）和液压振动台（原理类似电液伺服作动器）。通过功率放大器驱动，产生宽带随机或正弦振动激励。

  • 应用：主要用于电子产品、汽车零部件、航空航天部件的振动筛选试验和振动疲劳试验。需与控制系统（包括随机振动控制器）及数据采集系统配合，完成基于PSD谱的耐久性验证。

• 原位测试与监测仪器

  • 原理与应用：

    • 数字图像相关技术：通过追踪试样表面散斑场的变形，全场、非接触式测量应变场和位移场，用于监测应变局部化、裂纹萌生与扩展。

    • 红外热像仪：基于疲劳过程中塑性变形和内部耗散产热的原理，通过监测温度场变化来快速评估疲劳极限和损伤演化。

    • 声发射传感器：监测材料在疲劳损伤过程中释放的瞬态弹性波，用于定位裂纹萌生和实时监测裂纹扩展活性。

    • 扫描电镜原位疲劳台：在SEM或CT内部集成微型加载装置，实现微观尺度下疲劳损伤机制的实时、原位观察。
