渗透率测试技术内容

1. 检测项目分类及技术要点

渗透率测试是评估多孔介质（如岩石、土壤、建筑材料、过滤材料）流体通过能力的关键参数。测试主要依据达西定律，在稳态或瞬态条件下进行。

1.1 气体渗透率测试

• 技术要点：使用干燥、洁净、化学惰性的气体（如氮气、氦气）作为渗透介质。核心是建立稳定的压力梯度和流量，避免滑脱效应和克努森扩散的影响，尤其在低渗透率样品（< 0.1 mD）中需进行克林肯伯格校正。测试通常在室温下进行，围压模拟地层条件。

• 适用对象：致密岩石、页岩、陶瓷、催化劑载体、高分子薄膜。

1.2 液体渗透率测试

• 技术要点：使用与样品不发生物理化学反应的液体（如去离子水、煤油、标准盐水）。需确保液体充分饱和样品并排尽气泡，测试过程需保持恒温以消除粘度变化影响。需注意启动压力梯度和非达西流的影响，尤其对纳米孔隙材料。

• 适用对象：常规砂岩/碳酸盐岩储层、混凝土、纤维增强复合材料、滤芯。

1.3 两相/相对渗透率测试

• 技术要点：在样品同时被两种不混相流体（如油-水、气-水）饱和的条件下，测量各相有效渗透率随饱和度变化的函数。常用方法包括稳态法（恒定比例注入至稳态后测量）和非稳态法（如驱替法）。数据处理复杂，需借助约翰逊-博瑟勒-诺曼（JBN）等方法分析。

• 适用对象：油气藏开发评价、地下水污染迁移研究、燃料电池扩散层。

1.4 脉冲衰减法渗透率测试

• 技术要点：用于超低渗透率（nD~μD级）岩心。对上游储罐施加一个微小压力脉冲，监测其向下游储罐衰减的过程。通过拟合压力衰减曲线，利用扩散方程求解渗透率。该方法能极大减少稳态法可能带来的物质运移和相变问题。

• 适用对象：页岩、致密砂岩、盖层岩石、密封材料。

2. 各行业检测范围的具体要求

2.1 石油与天然气地质

• 检测范围：岩心样品的气测绝对渗透率、液体渗透率、覆压条件下渗透率（围压最高可达100 MPa以上）、地层条件下的相对渗透率曲线。

• 具体要求：

  • 样品制备需沿地层垂向及水平方向钻取。

  • 测试前需进行洗油、洗盐、烘干等预处理，恢复原始地层孔隙结构。

  • 测试需在模拟地层净覆压和温度下进行，气体渗透率需校正至等效液体渗透率（Klinkenberg校正）。

  • 报告需包含渗透率张量（Kv, Kh）、孔隙度及测试流体的性质。

2.2 建筑材料与土木工程

• 检测范围：混凝土、砂浆、水泥基复合材料的气体或水渗透系数。

• 具体要求：

  • 试件通常为圆柱体或立方体，养护至规定龄期。

  • 测试常关注氯离子渗透系数（采用RCM法或电通量法间接反映）和氧气/水蒸气渗透性。

  • 需控制环境温湿度，结果用于评估结构的耐久性、抗冻融及抗碳化能力。

  • 遵循标准如ASTM C1202, GB/T 50082。

2.3 过滤与分离材料

• 检测范围：滤膜、滤布、滤芯、多孔金属及陶瓷的透气度、透水率。

• 具体要求：

  • 测试关注在规定压差（如200 Pa）下的气体流量，或纯水通量。

  • 需明确测试流体的性质、温度、样品有效面积及两侧压差。

  • 对于不对称膜，需区分整体通量与选择性层的渗透性。

  • 常依据ISO 4638, ISO 11057等标准。

2.4 环境地质与土壤科学

• 检测范围：原状或重塑土样的饱和水力传导系数（渗透系数）。

• 具体要求：

  • 测试分为室内变水头/常水头渗透试验和现场抽水/注水试验。

  • 需保持土壤原状结构，防止细颗粒迁移堵塞孔隙。

  • 饱和过程需缓慢进行以避免夹气。

  • 结果用于地下水模拟、污染物迁移预测、堤坝稳定性分析。

3. 检测仪器的原理和应用

3.1 稳态法渗透率仪

• 原理：基于达西定律的原始形式。对样品施加恒定的压力差（ΔP），测量通过样品的稳定体积流量（Q），通过公式K = (Q * μ * L) / (A * ΔP) 计算渗透率（K为渗透率，μ为流体粘度，L为样品长度，A为横截面积）。

• 应用：适用于中高渗透率（> 0.01 mD）的岩石、建筑材料、过滤材料测试。仪器核心为精密压力调节器、流量计（质量流量计或皂膜流量计）、围压泵和恒温系统。

3.2 脉冲衰减法渗透率仪

• 原理：基于一维瞬态压力扩散理论。上游腔室施加一个压力脉冲后关闭，系统与下游腔室通过样品连通。监测上下游压力随时间衰减曲线，通过求解孔隙介质中的气体扩散方程，拟合得到渗透率和孔隙度。

• 应用：是测量超低渗透率（10 nD ~ 10 mD）岩石（如页岩、致密气储层）的标准方法。仪器要求极高精度的压力传感器（分辨率达0.001 psi）、恒温精度及高度密封性。

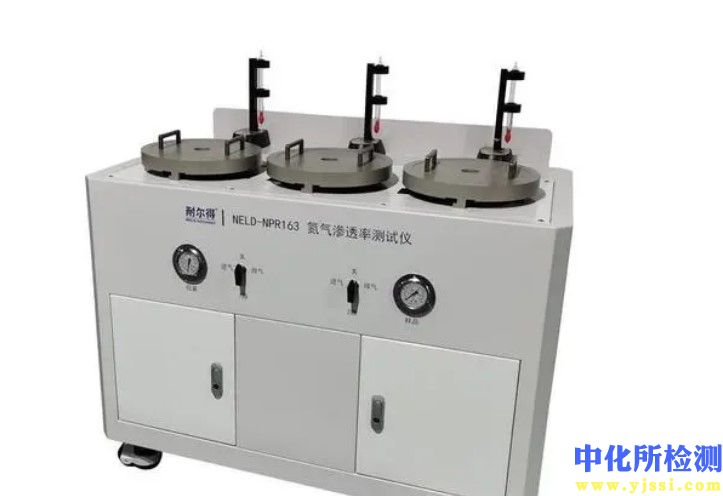

3.3 气体渗透性测试仪（压差法）

• 原理：在试样两侧形成恒定压差，测量低压侧气体压力随时间的变化率或一定时间内的气体透过量。对于薄膜材料，常用等压法（库仑计法）检测氧气等气体的渗透量。

• 应用：广泛用于塑料薄膜、包装材料、纺织品、电池隔膜的气体渗透系数测定。遵循标准如ASTM D1434, GB/T 1038。

3.4 相对渗透率测试系统

• 原理：在岩心夹持器中建立地层温压条件，通过多台精密注入泵以恒定速率或比例同时注入多相流体，直至进出口流量比稳定（稳态法）；或通过单相驱替，在线监测压差和各相产出量（非稳态法），通过计算得到相对渗透率曲线。

• 应用：油气田开发中评价储层产能、见水规律及提高采收率方案的关键设备。系统复杂，包括多相流体注入模块、在线饱和度监测（如CT扫描、电阻率测量）、高精度回压与围压控制系统。

3.5 水渗透系数测定装置（混凝土）

• 原理：常用抗渗仪（如HS-40型）通过水压法，对混凝土试件逐级施加水压，通过观察表面渗水情况或测量渗水高度来评价抗渗等级。更精确的方法则通过测量在一定水压下，水透过试件的稳定流量来计算渗透系数。

• 应用：直接评估混凝土结构抗流体渗透能力，是其耐久性分级的核心指标之一。
