外径极限偏差测试技术内容

1. 检测项目分类及技术要点

外径极限偏差测试核心是验证产品外径尺寸是否处于设计图纸或标准规定的最大极限尺寸（Dmax）与最小极限尺寸（Dmin）所限定的公差带之内。具体检测项目可细化为：

• 单一外径尺寸偏差： 在指定截面位置，测量所得单一外径值与公称尺寸之差。技术要点在于测量点的选取需具有代表性，并明确其与端面或基准的位置关系。

• 圆度（用于圆柱体）： 控制横截面形状误差，确保外径在任一截面上的波动不超差。常用方法为“两点法”（直径法）测量同一截面多个方向的直径，取最大值与最小值之差的一半作为圆度误差近似值。精确测量需用圆度仪。

• 圆柱度（用于圆柱体）： 控制整体形状误差，是直径差、直线度和圆度的综合。技术要点需沿轴向和圆周方向进行密集布点测量，通过数据处理评估。

• 局部外径偏差（如线材、管材）： 针对易变形的连续产品，需检测其局部凸起或凹陷。技术要点是规定测量量具的接触面形状（如圆弧面宽度）和施加的测量力，避免变形引入误差。

• 平均外径（尤其对于管材、塑料型材）： 通过测量截面周长换算或直接测量多个直径取平均值。技术要点是确保截面为自由状态，无椭圆变形时测量。

通用技术要点：

• 测量温度： 标准参考温度为20℃。高精度测量必须在恒温环境进行，并对工件与量具进行充分等温。

• 测量力控制： 接触式测量需严格控制测量力，防止工件（尤其是软质材料）弹性变形或压痕导致误差。通常遵循阿贝原则减少误差。

• 基准与定位： 被测件需以设计基准进行稳定定位，避免因装夹变形或定位不准引入测量误差。

• 表面状态考量： 测量需避开明显的毛刺、划伤、油污等缺陷区域。对于涂层件，需明确测量值是包含涂层还是基体尺寸。

2. 各行业检测范围的具体要求

• 机械制造业（轴、销、轴承等）：

  • 精度范围： 公差等级通常为IT5至IT12，对应公差值从微米级至数十微米级。

  • 要求： 严格遵循尺寸链与配合要求。对旋转体需同时控制圆度、圆柱度。高频淬火、镀铬等工艺后需测量变形量。批量生产采用光滑极限量规（卡规、环规）进行快速合格性判定。

• 钢管及金属管材制造业：

  • 标准依据： 严格执行GB/T 8162、GB/T 8163、ASTM A53/A106、API 5L等。

  • 检测项目： 外径、椭圆度、壁厚不均度。通常要求在外径公差范围内。

  • 测量方式： 热轧管常在定径后在线激光测径，冷拔（轧）管多用外径千分尺或带V型块的测微仪在多个截面、多个方向测量。API管线管要求使用π尺测量周长以计算平均外径。

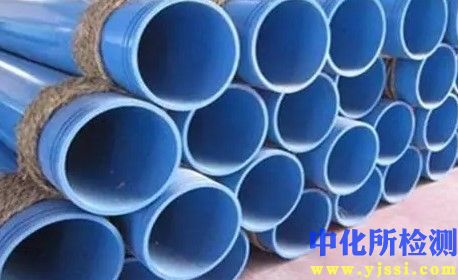

• 塑料管材及型材行业：

  • 标准依据： GB/T 8806、ISO 3126等。

  • 要求： 除平均外径极限偏差外，严格控制不圆度（椭圆度）。测量时测量力需极小（通常≤3.5N），且管材处于自由状态。对于波纹管等异型材，需测量波峰外径和波谷外径。

• 电线电缆行业：

  • 标准依据： GB/T 2951、IEC 60228等。

  • 要求： 测量绝缘或护套的外径，以及同一截面上的最薄点厚度。常采用非接触式激光测径仪在线测量，或使用投影仪、带扁平测砧的千分尺进行离线抽检，测量力严格限定（如0.7~1.2N）。

• 医疗器械（如导管、介入器材）：

  • 精度要求： 极高，公差常为±0.01mm或更严。

  • 要求： 使用高精度、小测量力的接触式测微计或激光测微仪。需在多个标称区段（如远端、近端、球囊区）测量，并评估表面光滑度。

3. 检测仪器的原理和应用

• 接触式测量仪器：

  • 外径千分尺：

    • 原理： 基于螺旋副传动，将螺杆的角位移转换为直线位移。通过固定测砧与测微螺杆端面接触工件实现测量。

    • 应用： 中小尺寸、刚性较好工件的单点精密测量。分辨率通常为0.01mm或0.001mm。需定期用标准量块校准。

  • 数显/指针式卡尺：

    • 原理： 游标原理或容栅/光栅位移传感。

    • 应用： 精度要求相对较低（IT11-IT16）的外径尺寸快速测量。测量面为刀口形，适用于台阶、沟槽外径。

  • 指示表类（百分表、千分表）与比较仪：

    • 原理： 利用齿轮/杠杆或磁栅/光栅放大机构，将测杆的微小直线位移转换为指针角位移或数字信号。

    • 应用： 通常与标准环规、校对杆配合使用，进行外径的 comparative measurement（比较测量），效率高，适用于批量检验。

  • 坐标测量机（CMM）：

    • 原理： 通过探针在三维坐标系中接触工件表面获取点的空间坐标，通过软件计算几何尺寸。

    • 应用： 用于复杂轮廓、高精度工件的外径、圆度、圆柱度综合测量。可实现自动化测量与数据分析。

• 非接触式测量仪器：

  • 激光扫描测径仪/激光衍射测径仪：

    • 原理： 扫描式通过激光束高速扫描投影，由对面接收器计算遮挡时间反算直径；衍射式利用平行激光照射细丝/小孔产生的夫琅禾费衍射条纹间距计算直径。

    • 应用： 在线实时测量运动中的线材、管材、棒材外径，响应快，无测量力。扫描式测量范围大，衍射式精度极高（亚微米级）适用于极细丝。

  • 机器视觉测量系统：

    • 原理： 通过高分辨率工业相机获取工件轮廓图像，经图像处理算法提取边缘，在已知像素当量下计算外径尺寸。

    • 应用： 适用于易变形、高温或需全检的批量小型零件（如O型圈、精密轴件）。可同时测量多个尺寸及形状参数。

  • 光学投影仪/工具显微镜：

    • 原理： 利用光学放大投影轮廓或直接目视瞄准，通过工作台移动或分划板进行长度测量。

    • 应用： 适用于薄壁件、细小零件、刀具、螺纹中径等的外径测量，属二维静态非接触测量。

• 专用量具：

  • 光滑极限卡规（止-通规）：

    • 原理： 基于泰勒原则， “止端”模拟最大实体尺寸，“通端”模拟最小实体尺寸，以无测量力或微小力通过与否判断合格性。

    • 应用： 大批量生产中对合格性快速判定，不给出具体数值，仅区分合格/不合格。

仪器选择需综合考虑公差等级、工件尺寸、材质、形状、批量、生产节拍及测量成本，遵循测量能力指数（Mcp或Cg/Cgk）要求，确保测量系统满足工艺控制需要。所有仪器必须按周期进行计量校准，溯源至国家或国际长度基准。
