梯形撕破测试

1. 检测项目分类及技术要点

梯形撕破测试主要用于评估织物或片状材料抵抗特定形态（梯形预制切口）下撕裂扩展的能力。其核心是测量将梯形试样上已有切口持续撕裂至规定长度所需的最大力。

• 1.1 主要测试方法标准分类

  • 等速伸长（CRE）测试仪法：这是目前最主流和通用的方法。试样在拉伸试验机上以恒定速率被拉伸，直至梯形切口完全撕裂。记录撕裂过程中的力-位移曲线。

  • 摆锤法（冲击撕破）：通过下落摆锤的势能来撕裂试样，测量能量损失。与梯形法原理不同，但“梯形”有时指试样形状。此处主要讨论CRE法。

• 1.2 技术要点与关键参数

  • 试样制备：

    • 形状：标准的矩形试样上标记一个等腰梯形（通常两底边平行，高75mm，短底边长100mm，长底边长150mm）。在梯形短边正中剪开一个15mm的初始切口。

    • 尺寸：具体尺寸依据标准（如GB/T 3917.2， ISO 9073-3， ASTM D5587等）略有差异。

    • 取样方向：必须区分经向（纵向） 和纬向（横向） ，并分别报告结果。通常各测试至少5个有效试样。

    • 边缘处理：防止纱线从试样边缘滑脱，必要时进行锁边或涂覆快干胶。

  • 夹持与对齐：

    • 试样沿梯形两腰固定在试验机的上下夹钳中，确保切口位于两夹具中间，且梯形的短边（有切口的一边）保持紧绷，长边略微松弛，使撕裂沿预定的方向（平行于短边）进行。

    • 夹持时必须确保试样对称，受力均匀，避免产生附加扭矩。

  • 测试过程：

    • 设定拉伸速度：通常为100mm/min（纺织物）或其它标准规定速率。

    • 启动试验机，将初始切口撕裂扩展至整个试样宽度。

  • 结果计算：

    • 峰值力法：从力-位移曲线上，通常取撕裂过程中出现的峰值力的平均值作为最终撕破强力，单位牛顿（N）或厘牛（cN）。

    • 积分法（适用于某些非织造布标准）：计算力-位移曲线下的面积，即撕裂功，单位焦耳（J）。

    • 同时需计算变异系数（CV%） 以评估数据离散程度。

    • 报告需明确：平均撕破强力（经向、纬向）、试样数量、测试标准、仪器参数。

2. 各行业检测范围的具体要求

不同行业和应用领域对材料的抗撕裂性能有不同侧重，测试标准和接受标准也因此各异。

• 2.1 纺织品与服装

  • 机织物：是梯形法最传统的应用领域。重点关注服用织物（如外衣、裤子）在受力勾拉时的抗撕裂性能。标准如GB/T 3917.2、ISO 13937-2、ASTM D5587。轻薄织物与厚重帆布的测试条件和判定标准差异显著。

  • 产业用纺织品：

    • 篷盖布、土工布：要求极高的撕破强力，常使用量程更大的设备。标准如GB/T 13763（土工布梯形法撕破强力试验）。

    • 过滤布、安全带：抗撕裂性是安全性和耐久性的关键指标。

• 2.2 非织造布

  • 广泛应用于用即弃产品（如医用防护服、擦拭布）、土工布、衬布等。测试常遵循ISO 9073-3或EDANA ERT 70-4等标准。由于非织造布结构各向异性更明显，经/纬向测试尤为重要。结果可能以力值或撕裂功报告。

• 2.3 塑料薄膜与薄片

  • 虽然更常见采用埃莱门多夫（Elmendorf）撕裂法，但梯形法（如ASTM D1004）也用于评估厚度在1mm以下的软质塑料薄膜和薄片的初始抗撕裂性，模拟材料在安装或使用中受到集中应力时的行为。

• 2.4 纸张与纸板

  • 在纸张领域，梯形法（如GB/T 455.1、ISO 1974）用于测定纸张的边缘撕裂度，尤其适用于较低定量的纸张，以评估其抵抗撕裂扩展的能力。

• 2.5 复合材料

  • 对于纤维增强的层合复合材料薄板，梯形法可用于评估其层间抗撕裂性能或缺口敏感性，是材料韧性的一个参考指标。

3. 检测仪器的原理和应用

梯形撕破测试的核心仪器是万能材料试验机（或专用电子织物强力机），遵循等速伸长（CRE）原理。

• 3.1 仪器组成与原理

  • 主机框架：提供稳定的负载框架。

  • 动力系统：伺服电机驱动，确保横梁以恒定速度（如100 mm/min）移动。

  • 测力系统：高精度负荷传感器（量程根据材料选择，如500N、1000N、5000N），实时测量撕裂过程中的阻力。

  • 位移测量系统：光电编码器或其它装置，精确测量横梁位移或夹钳间距。

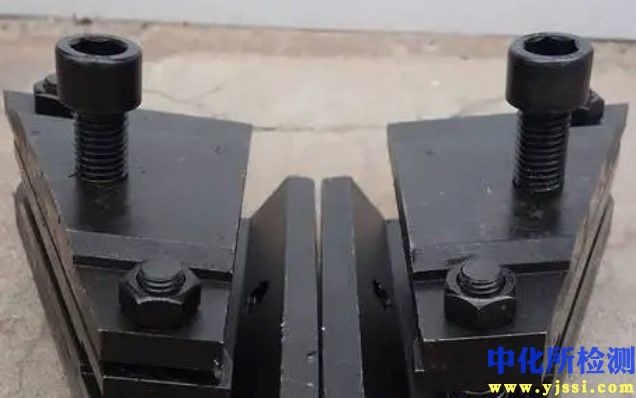

  • 夹持装置：专用气动或手动夹钳，钳面通常有纹路或衬垫以防止试样滑脱。

  • 控制系统与软件：计算机控制测试过程，自动采集力与位移数据，生成力-位移曲线，并依据设定算法（峰值力平均、积分等）自动计算结果和统计量。

• 3.2 工作流程

  1. 试样制备与夹持。

  2. 在软件中选择对应测试标准（预设参数）。

  3. 启动测试，横梁运动，试样被拉伸，切口开始撕裂。

  4. 传感器连续记录撕裂力，软件绘制曲线。

  5. 达到终止条件（如撕裂特定长度或力值骤降）后停止。

  6. 软件分析曲线，计算并报告结果。

• 3.3 关键应用考量

  • 量程匹配：仪器负荷传感器量程应覆盖预期最大撕破力的10%-90%，以保证最佳精度。

  • 校准：必须定期对负荷传感器和位移系统进行计量校准，确保数据溯源性和准确性。

  • 环境控制：纺织品测试通常在标准温湿度环境下（如20±2°C， 65±4% RH）进行，需在恒温恒湿实验室或箱体内平衡和测试。

  • 数据解读：力-位移曲线的形态（峰值数量、波动情况）也能反映材料的撕裂机制，如单纱逐根断裂或成束断裂，为材料开发和失效分析提供额外信息。
