微相分离检测详细技术内容

微相分离是指嵌段共聚物、共混聚合物等体系中，不同化学性质的链段或组分由于热力学不相容性，在纳米至微米尺度（通常1-100 nm）发生自发聚集，形成规则或非规则微观相结构的过程。其检测核心在于表征相区尺寸、形貌、分布、界面清晰度及动力学行为。

1. 检测项目分类及技术要点

1.1 形貌与结构表征

• 主要技术：透射电子显微镜（TEM）、原子力显微镜（AFM）、小角X射线散射（SAXS）。

• 技术要点：

  • TEM：需对样品进行超薄切片（~70 nm）及选择性染色（如OsO₄染色含双键相，RuO₄染色芳香族相）以提高衬度。准确识别相区形貌（球状、柱状、层状、双连续等）并统计相区尺寸，误差需控制在±2 nm以内。

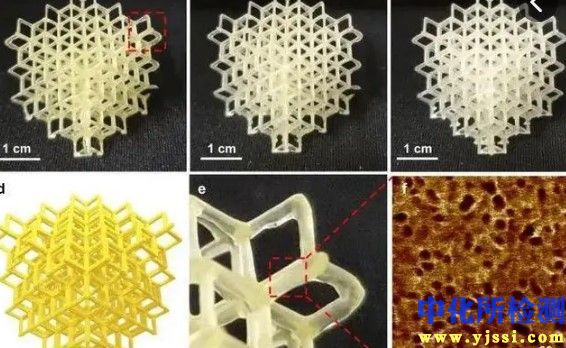

  • AFM：多采用轻敲模式（Tapping Mode）或相位成像（Phase Imaging）。可无损表征表面形貌与力学差异。相位滞后可灵敏反映组分模量或粘弹性差异，是判断微相分离的关键依据。环境控制（温度、湿度）对数据重现性至关重要。

  • SAXS：提供纳米尺度结构的统计平均信息。通过分析散射矢量q与散射强度I(q)的关系，利用Bragg方程计算层状或周期性结构的长周期d（d = 2π/q*），通过模型拟合（如Teubner-Strey模型）可获得相区尺寸、界面宽度等信息。需进行背景散射扣除及绝对强度校准。

1.2 热力学与动力学分析

• 主要技术：差示扫描量热法（DSC）、动态力学分析（DMA）。

• 技术要点：

  • DSC：通过检测各嵌段玻璃化转变温度（Tg）的变化判断相分离程度。完全相分离时，呈现两个正规的Tg，且接近均聚物值；完全相容则呈现一个宽化的Tg。部分相容时，Tg发生内移，可根据Fox方程或Gordon-Taylor方程估算相容性。

  • DMA：通过测量储能模量（E‘）、损耗模量（E“）及损耗因子（tanδ）随温度/频率的变化，表征各相的运动松弛及相界面耦合。相分离体系通常在对应Tg温度处出现正规的tanδ峰。时温等效原理可用于构建主曲线，研究相分离动力学。

1.3 界面与组成分布分析

• 主要技术：X射线光电子能谱（XPS）、二次离子质谱（SIMS）、核磁共振（NMR）。

• 技术要点：

  • XPS：结合Ar⁺溅射进行深度剖析，可获得表面及纵向数纳米内的元素组成变化，评估表面偏析行为。角分辨XPS可无损分析表层1-10 nm的组成梯度。

  • 动态SIMS（DSIMS）：具有更高深度分辨率（可达nm级），可绘制特定离子碎片信号的深度分布曲线，直观显示不同组分在界面处的互扩散情况。

  • 固体NMR：利用¹³C CP/MAS等技术，通过分析特定基团化学位移的变化或弛豫时间（如¹H自旋-自旋弛豫时间T₂）的分布，可研究链段水平的混合与相分离。

2. 各行业检测范围的具体要求

2.1 高分子材料与工业

• 热塑性弹性体（TPE，如SBS、SEBS）：重点关注相区尺寸（通常10-30 nm）与形貌对力学性能（弹性、强度）的影响。AFM相图与DMA的tanδ峰分离度是核心指标。

• 聚合物共混物/合金：要求定量评估相容剂效果，界面厚度通常需控制在10-50 nm以优化韧性。需结合TEM/SAXS与冲击强度数据进行关联分析。

• 离子交换膜（如燃料电池质子交换膜）：微相分离形成的亲水/疏水通道是质子传导的关键。要求精确测定离子簇尺寸（~3-5 nm）及其连通性，SAXS是必备技术。

2.2 涂料与粘合剂

• 自组装涂层与压敏胶：表面能、粘附性与微相结构直接相关。要求使用AFM与接触角测量仪联用，表征表面纳米畴的化学异质性。

• UV固化体系：需实时或原位监测相分离过程（如光引发相分离）。可采用在线SAXS/拉曼联用技术，捕捉秒-分钟尺度的结构演化。

2.3 生物医药领域

• 药物缓释载体（如PLGA-PEG微粒）：微相结构决定药物包封与释放速率。要求精准统计疏水/亲水相区尺寸分布及孔隙率，常采用冷冻TEM避免结构假象。

• 生物支架材料：表面微相分离图案影响细胞粘附与分化。要求AFM在液相环境下表征，相区尺寸精度需达±1 nm，并统计表面粗糙度（Ra， Rq）。

2.4 电子与光电材料

• 嵌段共聚物光刻胶：用于制备纳米线、点阵列。要求相区长程有序，缺陷密度低。检测需采用GISAXS（掠入射小角X射线散射）表征大面积基板上的结构有序度与周期（要求周期控制精度±1 nm）。

• 有机太阳能电池活性层（给体/受体共混膜）：要求给体/受体形成“互穿网络”型微相分离，相区尺寸接近激子扩散长度（~10-20 nm）。需结合AFM与共振软X射线散射（R-SoXS）表征成分分布与纯度。

3. 检测仪器的原理和应用

3.1 透射电子显微镜（TEM）

• 原理：高能电子束穿透薄样品，不同组分对电子散射能力（衬度）不同，经磁透镜成像。

• 应用：直接观察微相形貌与尺寸。结合电子衍射（ED）或能量过滤成像（EF-TEM）可进行晶体结构或元素分布分析。

3.2 原子力显微镜（AFM）

• 原理：通过探针与样品表面原子间相互作用力（范德华力、化学键力等）的变化，反馈得到形貌及物理性质图像。

• 应用：

  • 形貌模式：测量表面粗糙度、相区高度差。

  • 相位模式：基于探针与样品能量耗散的差异，映射材料粘弹性、模量差异，是区分化学相的核心模式。

  • 力-距离曲线：定量测量局部模量、粘附力。

3.3 小角X射线散射（SAXS）

• 原理：利用X射线在纳米尺度不均匀结构上产生的相干散射，散射角范围通常0.1°-10°。散射图谱的峰值位置、形状和强度蕴含结构周期、形状、尺寸分布及界面信息。

• 应用：

  • 绝对强度分析：计算比表面积、界面厚度。

  • 模型拟合：确定相区尺寸、分散性。

  • 变温/原位实验：研究有序-无序转变温度（ODT）、加工过程中的结构演化。

3.4 动态力学分析（DMA）

• 原理：对样品施加可控的小振幅振荡应力/应变，测量材料的粘弹性响应。

• 应用：

  • 判断相分离：多个明显的Tg或tanδ峰通常表明相分离。

  • 界面评估：tanδ峰的宽度和高度可反映相区纯度及界面耦合强度。

  • 时温扫描：构建主曲线，预测材料长期服役性能。

3.5 二次离子质谱（SIMS）

• 原理：用一次离子束溅射样品表面，收集溅射出的二次离子进行质谱分析。

• 应用：

  • 深度剖析：获取元素或特征分子碎片随深度的分布曲线，界面分辨率可达1-2 nm。

  • 三维成像：通过逐层剥离与面扫描，重构组分的三维空间分布。

有效的微相分离检测需基于多技术联用与相互验证，针对具体材料体系与性能诉求，选择互补的表征手段，以获得从形貌、尺寸、界面到动力学行为的全面信息。
