结构表征分析的详细技术内容

结构表征分析是通过一系列物理与化学方法，解析材料的化学成分、微观形貌、晶体结构、分子结构及物理化学性质的技术集合。其核心目标在于建立材料的组成、结构、工艺与性能之间的内在联系。

1. 检测项目分类及技术要点

结构表征分析主要分为四大类：成分分析、形貌与结构分析、物相与晶体结构分析、表面与界面分析。

1.1 成分分析

• 元素组成与价态分析：

  • 技术要点：X射线光电子能谱（XPS）用于表面（~10 nm）元素定性、定量及化学态分析，结合Ar⁺溅射可进行深度剖析。电感耦合等离子体发射光谱/质谱（ICP-OES/MS）用于体相溶液样品中痕量元素（ppb级）的精确定量。

• 元素分布与成分定量：

  • 技术要点：扫描电镜-能谱仪（SEM-EDS）或电子探针微区分析（EPMA）提供微米级区域的元素面分布与点分析。EPMA的定量精度（通常优于1 wt%）高于常规EDS。

1.2 形貌与结构分析

• 微观形貌观察：

  • 技术要点：扫描电镜（SEM）提供三维形貌，分辨率达0.5-1 nm。透射电镜（TEM）分辨率可达亚埃级（<0.1 nm），可观察晶格条纹和原子柱。原子力显微镜（AFM）提供三维表面形貌和粗糙度定量数据。

• 内部结构与缺陷分析：

  • 技术要点：高分辨透射电镜（HRTEM）可直接观察晶体晶面间距和位错、层错等缺陷。扫描透射电镜-高角环形暗场像（STEM-HAADF）可实现原子序数（Z）衬度成像，用于重元素定位。

1.3 物相与晶体结构分析

• 物相鉴定与定量：

  • 技术要点：X射线衍射（XRD）是晶体材料物相分析的基准方法。定性分析通过比对标准粉末衍射卡片（PDF卡）实现；定量分析采用Rietveld全谱拟合等方法，精度可达1-2 wt%。

• 晶体结构与精修：

  • 技术要点：通过单晶X射线衍射（SC-XRD）或高品质粉末XRD数据，结合Rietveld精修，可获得精确的晶胞参数、原子坐标、占位度及热振动参数。

• 分子结构鉴定：

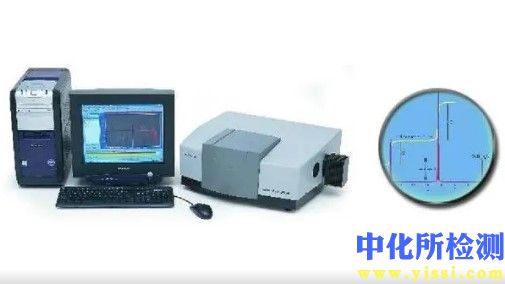

  • 技术要点：傅里叶变换红外光谱（FTIR）识别官能团（4000-400 cm⁻¹）。拉曼光谱（Raman）对分子振动敏感，尤其适用于碳材料、高分子等。核磁共振波谱（NMR）提供原子核周围化学环境信息，是解析有机/高分子分子结构及构型的权威手段（¹H分辨率达0.001 ppm）。

1.4 表面与界面分析

• 比表面积与孔径分布：

  • 技术要点：基于氮气吸附-脱附等温线，采用BET模型计算比表面积（精度±5%），采用BJH、DFT等方法分析孔径分布，适用于介孔与部分微孔材料。

• 表面化学与官能团：

  • 技术要点：XPS是表面元素化学态分析的直接手段。接触角测量仪通过静态/动态接触角分析材料表面能及亲疏水性。

2. 各行业检测范围的具体要求

2.1 半导体与微电子

• 要求：纳米尺度成分与缺陷分析是核心。需使用高分辨TEM/STEM观察晶体管沟道界面、缺陷；SIMS（二次离子质谱）进行超浅结（nm级）的掺杂元素深度剖析，检测限达10¹⁴-10¹⁵ atoms/cm³；XRD用于外延薄膜的厚度、应变与晶质质量分析。

2.2 新能源材料（锂电、光伏、氢能）

• 要求：关注材料体相与界面在工况下的动态演变。常采用原位XRD、原位Raman研究电极材料充放电过程中的相变；XPS结合Ar⁺刻蚀分析固体电解质界面膜（SEI）的梯度成分；SEM/FIB（聚焦离子束）联用表征电极三维多孔结构及循环后的裂纹生长。

2.3 金属材料与冶金

• 要求：侧重宏观性能的微观结构起源。金相显微镜观察晶粒度、相组成；EBSD（电子背散射衍射）分析晶粒取向、织构及再结晶程度；EPMA精确测定合金中析出相的元素成分，为相图计算提供关键数据。

2.4 制药与精细化工

• 要求：严格管控晶型、纯度与杂质。粉末XRD是鉴别API（原料药）多晶型的法定方法；差示扫描量热法（DSC）与热重分析（TGA）联用分析药物热行为、结晶水及分解温度；液相色谱-质谱联用（LC-MS）与核磁共振（NMR）是分子结构与杂质鉴定的关键。

2.5 高分子与复合材料

• 要求：聚焦多层次结构（链、聚集态、织构）。凝胶渗透色谱（GPC）测定分子量及其分布；DSC、动态热机械分析（DMA）研究玻璃化转变、结晶度及粘弹性；SEM观察填料分散状态及断口形貌。

3. 检测仪器的原理和应用

3.1 X射线衍射仪（XRD）

• 原理：基于布拉格方程（2d sinθ = nλ），利用单色X射线照射样品，探测衍射强度随角度（2θ）的变化。

• 应用：物相定性定量分析、晶粒尺寸与微应变计算（Scherrer公式、Williamson-Hall法）、薄膜厚度与应力测定（掠入射XRD）、晶体结构精修。

3.2 扫描电子显微镜（SEM）

• 原理：高能电子束扫描样品表面，激发出二次电子、背散射电子等信号，经探测器接收成像。

• 应用：微观形貌观察（二次电子像）、成分衬度成像（背散射电子像）、结合EDS/WDS进行微区元素分析，结合EBSD进行晶体取向分析。

3.3 透射电子显微镜（TEM）

• 原理：高能电子束穿透薄样品（<100 nm），经电磁透镜放大成像或形成衍射花样。

• 应用：HRTEM观察原子排列；选区电子衍射（SAED）鉴定微区物相；STEM-HAADF进行原子尺度Z衬度成像；结合EDS/EELS（电子能量损失谱）进行纳米尺度元素与价态分析。

3.4 X射线光电子能谱仪（XPS）

• 原理：基于光电效应，利用单色X射线激发样品表面原子内层电子，通过分析出射光电子的动能，确定元素及其化学态。

• 应用：表面元素定性、半定量分析（探测深度~10 nm），化学态鉴定（通过化学位移），结合离子溅射进行成分深度剖析。

3.5 二次离子质谱仪（SIMS）

• 原理：利用高能一次离子束溅射样品表面，收集溅射出的二次离子并进行质谱分析。

• 应用：超痕量杂质分析（检测限最低可达ppb级），掺杂元素（如B、P）深度分布分析（深度分辨率可达~1 nm），是半导体行业不可或缺的定量分析工具。

3.6 原子力显微镜（AFM）

• 原理：通过探测探针尖端与样品表面之间的原子力（范德华力等）来表征表面形貌。

• 应用：表面三维形貌与粗糙度测量（分辨率：横向~1 nm，纵向~0.1 nm），纳米力学性能（模量、粘附力）测量，电学性能（电势、电导）扫描。

3.7 比表面及孔径分析仪

• 原理：在恒定低温（液氮温度77 K）下，测量样品对吸附质（通常为N₂）的吸附-脱附等温线，基于物理吸附理论模型计算比表面积和孔径分布。

• 应用：多孔材料（活性炭、分子筛、MOFs等）的比表面积（BET法）、孔径分布（BJH、DFT法）、总孔容分析。
