容积膨胀测试技术详述

容积膨胀测试是一种用于精确测定材料（特别是固体材料）在特定环境条件下体积变化率的定量分析技术。其核心在于通过测量流体（通常是液体）的置换量或尺寸的精密变化，来反推试样体积的改变，从而评估材料的尺寸稳定性、反应活性或耐久性。

1. 检测项目分类及技术要点

容积膨胀测试可根据测试目的和条件分为以下几类，每类均有其关键的技术控制要点：

• 1.1 吸液（吸水/油）膨胀测试

  • 技术要点：

    • 试样准备：试样需清洁、干燥至恒重，形状规则（通常为立方体或圆柱体），以简化体积计算。需精确测量初始尺寸和质量。

    • 浸泡介质：根据应用场景选择去离子水、盐水、油类、有机溶剂等。介质温度需严格控制（如23±2°C或更高温加速测试）。

    • 浸泡与测量：试样完全浸没，定期取出。关键步骤是快速擦除表面浮液后立即称重，并采用排水法（阿基米德原理）或尺寸测量法测定体积。表面液体的擦除程度必须一致，否则将引入显著误差。

    • 终点判定：通常进行至质量/体积变化达到平衡（两次连续测量变化小于规定值），或达到规定时间（如24h、168h）。

    • 计算：膨胀率常以体积变化百分比或线性尺寸变化百分比表示。

• 1.2 热膨胀系数测定

  • 技术要点：

    • 方法选择：主要分接触式（推杆式热机械分析仪，TMA）和非接触式（激光干涉法、光学膨胀仪）。

    • 温度程序：需以足够慢的恒定速率升温/降温（如2-5°C/min），以确保试样内外温度均匀，避免热滞后。测试范围需涵盖材料的使用温度区间。

    • 尺寸测量：TMA法通过探头感应试样长度变化，需施加微小且恒定的接触力（通常<0.1N），防止试样压痕。必须进行空白基线校正，以消除仪器本身的热膨胀。

    • 计算：平均线膨胀系数（α）计算公式为 α = ΔL / (L₀ * ΔT)，其中L₀为初始长度，ΔL为长度变化量，ΔT为温度变化量。

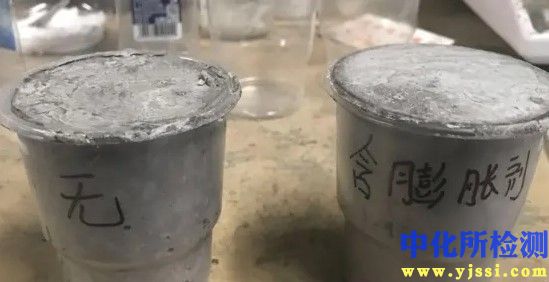

• 1.3 化学/反应性膨胀测试（如水泥、石膏、碱-骨料反应）

  • 技术要点：

    • 养护条件：此类反应依赖于湿度和温度。测试需在特定温湿度养护箱（如20°C, RH>95%）或恒温水浴中进行。

    • 基准长度测量：使用比长仪（如外径千分表、立式砂浆比长仪）进行高精度（通常±0.001mm）的初始长度标定。试样需预埋测头或具有平整的测量端面。

    • 长期监测：反应膨胀持续时间长（数月至数年），需在固定时间间隔进行无损测量，测量时环境条件（如温度）应稳定，或进行温度补偿计算。

    • 约束条件：部分测试（如水泥砂浆棒法）需区分自由膨胀与约束膨胀，约束模具的刚度和摩擦系数是关键参数。

2. 各行业检测范围的具体要求

不同行业基于材料特性和服役环境，对容积膨胀测试制定了具体的标准与限值。

• 2.1 高分子材料与密封制品

  • 标准参考：ASTM D471（橡胶性能-液体作用）， ISO 62（塑料吸水率）， GB/T 1690（硫化橡胶耐液体试验）。

  • 要求：重点关注在指定温度（如23°C、70°C、125°C）的参考油（如IRM 903油）或液体中浸泡规定时间（通常22h或168h）后的体积变化率、质量变化率及硬度变化。体积变化率允许范围通常在-5%至+30%之间，具体取决于材料等级和应用（如O型圈、垫片）。

• 2.2 建筑材料

  • 水泥混凝土：依据ASTM C157/C157M（水泥混凝土长度变化）、GB/T 50082（长期性能和耐久性能）。测试棱柱体试件在清水或特定溶液（如硫酸盐）中的长期长度变化。28天干燥收缩率、一年期的膨胀/收缩值是关键指标。

  • 碱-骨料反应（AAR）：依据ASTM C1260（砂浆棒快速法）、ASTM C1293（混凝土棱柱体法）。快速法（80°C，1M NaOH溶液）中，14天膨胀率<0.10%为无害，>0.20%为有害。慢速法（38°C，高湿）评判周期为1年或更长。

  • 石膏制品：依据GB/T 17669.4，测试建筑石膏在水化过程中的自由线膨胀率，通常要求不超过0.2%。

• 2.3 木材与木质复合材料

  • 标准参考：ASTM D1037（刨花板）， GB/T 17657（人造板）。

  • 要求：主要测定厚度膨胀率（TS） 和吸水厚度膨胀率（TS） 。将试样浸水（通常20±1°C）2小时或24小时后，测量厚度变化。对于高性能防潮板，24小时TS要求可能低于8%。

• 2.4 电子与电池材料

  • 印制电路板（PCB）：依据IPC-TM-650 2.4.24.1等，测试基材在热应力（如288°C焊锡）下的Z轴热膨胀，过大的膨胀会导致金属化孔断裂。

  • 锂离子电池：电极材料（如硅负极）在嵌锂过程中会发生严重的体积膨胀（可达300%以上），是导致电池容量衰减的主因。测试通常在惰性气氛环境中，通过原位膨胀仪或电化学 dilatometer实时监测充放电过程中的厚度/体积变化。

• 2.5 地质与岩土工程

  • 膨胀土/岩：依据ASTM D4829，GB/T 50123（土工试验方法标准）中的自由膨胀率试验和有荷载膨胀率试验。测定原状或重塑土样在浸水无侧限或有侧限条件下的轴向膨胀变形，用于评估地基、边坡的稳定性。

3. 检测仪器的原理和应用

• 3.1 排水法（流体置换法）膨胀仪

  • 原理：基于阿基米德原理。将试样悬挂浸没于已知密度的液体（通常为不与试样反应的去离子水或煤油）中，通过精密天平测量其表观质量变化，计算浮力，进而得到试样的体积。通过比较浸泡前后或不同温度下的体积，计算膨胀率。

  • 应用：主要用于吸液膨胀测试，操作简便，但对试样表面附着气泡敏感，需进行消泡处理。适用于橡胶、塑料、木材等。

• 3.2 热机械分析仪（TMA）

  • 原理：在程序控温环境下，通过一个施加微小恒定力的探头（石英或蓝宝石）与试样顶部接触，探头随试样长度变化而位移，该位移被高灵敏度位移传感器（如LVDT）检测并记录。

  • 应用：是测量材料线膨胀系数（CTE） 和玻璃化转变温度（Tg） 附近尺寸变化的主流仪器。可进行膨胀、收缩、软化点等多种模式测试。广泛应用于塑料、薄膜、金属、陶瓷、复合材料。

• 3.3 光学/激光膨胀仪

  • 原理：采用非接触式测量。一种常见方法是利用双光束激光干涉仪，测量固定在试样两端的反射镜的相对位移；另一种是使用高分辨率CCD相机监测试样边缘或标记点的位置变化。

  • 应用：适用于高温（可达2000°C以上）、软质或各向异性材料，避免了接触力带来的压痕问题。特别用于陶瓷烧结过程、金属相变、高温合金的研究。

• 3.4 电化学膨胀仪（E Cell Dilatometer）

  • 原理：将TMA的机械测量单元与标准电化学电池（如纽扣电池、软包电池）集成。在充放电循环过程中，TMA探头实时监测电极片或整个电池厚度的微小变化，数据与电压、电流同步。

  • 应用：专用于电池研发，直接量化电极材料在锂离子嵌入/脱出过程中的体积膨胀/收缩，是优化电极结构、评估粘结剂和电解液性能的关键工具。

• 3.5 比长仪

  • 原理：机械式或电子式精密长度比较仪。将试样置于标准基座上，通过千分表或光栅尺传感器测量试样两端测头之间的绝对长度变化。

  • 应用：主要用于建筑材料（水泥砂浆、混凝土棱柱体）的长期干燥收缩、化学膨胀（如AAR、硫酸盐侵蚀）测试。结构简单，精度高，适合长期静态监测。
