针孔度测试技术详解

针孔度测试是评估涂层、镀层、薄膜等材料表面是否存在贯穿性缺陷（针孔）的关键检测手段，主要用于评价其防腐蚀、绝缘、阻隔等性能的完整性。

1. 检测项目分类及技术要点

针孔度测试根据被测基材导电性、涂层类型及测试原理主要分为两大类。

1.1 湿海绵法（低压法）

• 适用对象：主要应用于非导电基材（如塑料、木材、混凝土）上的非导电涂层（如油漆、粉末涂层、清漆）以及导电基材上的非导电涂层。

• 技术要点：

  • 原理：利用低直流电压（通常为6V、9V、24V、67.5V或90V，国际标准如ISO 29601、ASTM D5162）和湿润海绵电极在涂层表面移动。若存在针孔，电流将通过电解液（测试溶液）形成通路，触发声光报警。

  • 溶液：通常使用低浓度的电解质溶液（如2%硫酸钠溶液或专用湿润剂水溶液），需保证其导电性适中且不腐蚀涂层。

  • 电压选择：根据涂层厚度选择，常规厚度（<250μm）常用9-67.5V，高厚度或特殊要求可使用更高电压。测试电压（V）与涂层最小厚度（mil，1 mil=25.4μm）的比值通常不超过100 V/mil，以避免电弧损伤完好涂层。

  • 操作：海绵需充分浸润但不滴液，以约0.3 m/s的速度平稳移动，电极与涂层表面保持持续接触。

1.2 电化学法（高压法）

• 适用对象：主要用于导电基材（如金属）上的绝缘涂层（如管道FBE涂层、管道沥青涂层、船舶涂层、储罐衬里）。

• 技术要点：

  • 原理：施加高直流电压（通常为数百至数千伏，标准如NACE RP0188、ISO 2746、ASTM G62）于涂层表面。电压击穿针孔处的空气或薄弱点，产生火花放电，仪器检测到电流突变并记录针孔位置。

  • 电压设定：根据涂层厚度精确计算，一般经验公式为：测试电压（V）= 涂层厚度（μm） × 5（V/μm）至 × 10（V/μm）。例如，对于500μm的涂层，测试电压范围约为2500V至5000V。具体需遵循相关标准规定。

  • 电极类型：包括弹簧电极、刷状电极、环形电极等，选择取决于被测物形状（平面、管道、焊缝等）。

  • 安全与校准：高压测试存在电击风险，必须严格接地并设置安全隔离区。每日需使用标准校准板对仪器灵敏度进行校验。

1.3 其他方法

• 气泡法（浸没法）：适用于薄型柔性阻隔材料（如铝塑复合膜、锂电池隔膜）。将试样浸入液体（如水或酒精）中，一侧施加气压或真空，观察另一侧是否有连续气泡产生以判断针孔。

• 荧光染料渗透法：用于检测微孔，通过施加染料渗透剂和显像剂，在紫外灯下观察荧光指示。

2. 各行业检测范围的具体要求

针孔度测试的要求因行业和应用场景差异显著，主要遵循相关国际、国家或行业标准。

2.1 防护与防腐涂层行业

• 石油天然气管道（3PE/FBE涂层）：要求100%在线或现场检测。高压火花检测电压极高，常按ASTM G62方法A（连续直流）或方法B（脉冲直流）执行。例如，对于3-4mm的3PE涂层，测试电压可能高达15-25 kV。验收标准通常为“零容忍”，即不允许有任何针孔。

• 船舶与海洋工程：压载舱、货油舱涂层等需符合IMO PSPC等规范。检测电压根据涂层类型和厚度设定（如NACE SP0188），大面积区域采用网格化检查。

• 混凝土储罐衬里（如玻璃钢衬里）：常使用低压湿海绵法，检测电压一般不超过90V，重点检查接缝、拐角等薄弱环节。

2.2 食品与药品包装行业

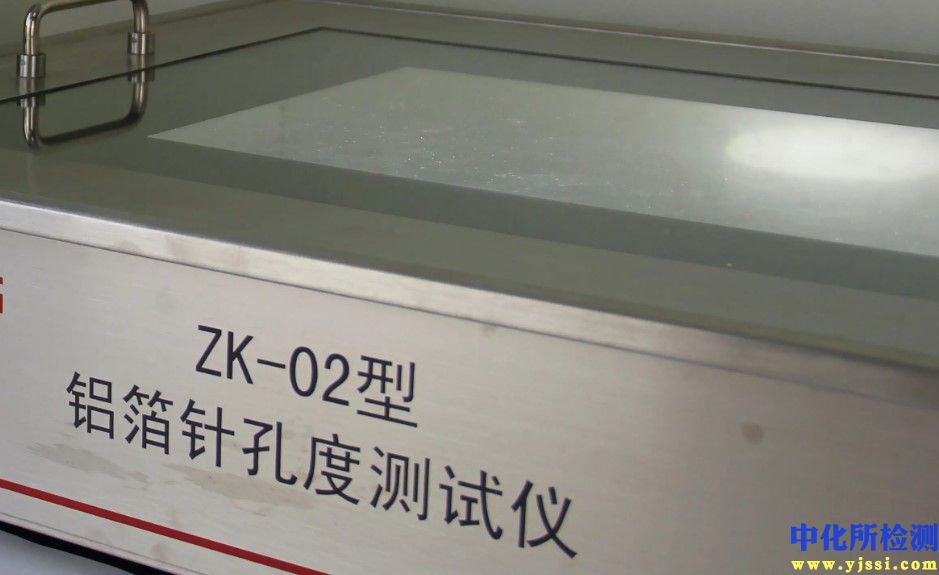

• 铝塑复合膜、铝箔：主要采用高压放电法或气泡法。例如，对于厚度为6-9μm的铝箔，测试电压约为600-1500V（依据GB/T 15717或ASTM D3305）。针孔密度和尺寸有严格限制，如对水汽、氧气的阻隔性产生影响。

• 无菌包装材料：针孔会导致微生物侵入，因此要求极低的针孔率，常使用高灵敏度仪器进行全检。

2.3 电子与电气工业

• 印刷电路板（PCB）阻焊层：使用低压湿海绵法（通常9-15V）检测阻焊油墨的完整性，防止焊锡短路或腐蚀。

• 磁性材料涂层（如硅钢片绝缘涂层）：使用高压火花检测，确保涂层绝缘性能，防止铁芯涡流损耗增大。

2.4 薄膜与锂电行业

• 锂电池隔膜：针孔会导致内部短路，极为危险。检测通常在洁净室中进行，多采用基于电化学原理的高精度在线针孔检测仪，配合激光定位，可检测微米级孔径，部分要求检测下限达1-2μm。

• 电容膜、光学膜：使用高分辨率高压扫描或光学检测方法，控制针孔密度在极低水平（如个/平方米）。

3. 检测仪器的原理和应用

针孔度测试仪的核心是生成稳定电压、检测微小电流或电压突变，并进行报警定位。

3.1 低压湿海绵检测仪

• 工作原理：仪器内置直流电源（电池供电居多），提供稳定的低直流测试电压。回路为：仪器正极 → 湿润海绵电极 → 涂层表面（若无针孔则回路断开）→ 通过针孔 → 导电基材（或放置在基材上的接地导线）→ 仪器负极。当海绵划过针孔时，回路接通，仪器检测到超过阈值的电流（通常为微安级），触发报警。

• 关键组件与校准：主机、带海绵的探头、接地线、校准模块。校准模块是一个已知电阻的模拟针孔（如250kΩ），用于每日验证仪器的灵敏度是否符合标准要求。

• 应用特点：便携、安全、无损（对完好涂层），但对操作者手法一致性要求高，难以量化针孔大小。

3.2 高压火花检测仪

• 工作原理：采用高频逆变电路将低压直流电转换为高压直流电（可达30kV以上）。当高压电极扫过涂层表面时，与接地基材构成电场。针孔处空气被电离击穿，产生瞬时火花和电流脉冲，脉冲检测电路捕获该信号并计数/报警。

• 关键组件与类型：高压发生器、高压探头（电极）、接地滚轮/夹、计数/报警单元。分为直流连续式和直流脉冲式，后者通过周期性通断高压，能减少发热并提高在潮湿环境下的安全性。

• 应用特点：检测速度快、灵敏度高（可发现微小针孔）、能大致反映缺陷严重程度（火花强度），但属于有损检测（会在针孔处留下微小灼痕），且需严格的安全防护。

3.3 在线自动化检测系统

• 原理集成：结合高压放电、光电感应或机器视觉技术。在薄膜/箔材的生产线上，集成扫描式电极阵列或高分辨率线阵相机，实现100%宽度覆盖下的实时检测、针孔定位与分类。

• 数据系统：配备专业软件，可统计针孔密度、分布图（Mapping）、趋势分析，并与生产线控制系统联动，实现质量监控与工艺反馈。

• 应用：广泛应用于高端包装材料、电池隔膜、金属箔材的连续生产线上。
