离型力测试技术内容

离型力，又称剥离力、释放力，是衡量离型材料（离型纸、离型膜等）从其表面分离压敏胶粘剂时所需力值的核心指标。其测试是通过标准化的方法，量化离型层与胶粘剂界面分离过程中的阻力，是评价离型材料性能、保证后续加工及终端应用可靠性的关键技术。

1. 检测项目分类及技术要点

离型力测试主要分为两大类：静态离型力与动态（高速）离型力。

1.1 静态离型力

• 定义：在低速、恒定的剥离速度下测得的离型力。反映材料在常态或低速加工条件下的剥离性能。

• 技术要点：

  • 测试方法：通常参照ASTM D3330、PSTC-101、GB/T 2792等标准。将标准压敏胶带（如丙烯酸胶、橡胶胶）以特定压力和时间贴合于离型材料表面，熟化后，在拉力试验机上以180°或90°角度进行恒定速度剥离。

  • 关键参数：

    • 贴合条件：贴合压力通常为（20±1） psi（约0.14 MPa），辊压次数；贴合时间（熟化时间）通常为20-24小时，以达粘附平衡。

    • 剥离速度：常用速度为300 mm/min 或 12英寸/分钟。低速（如30 mm/min）可用于评估长期静置后的离型力变化。

    • 剥离角度：180°最常用，模拟实际剥离场景；90°用于某些特定工艺评估。

    • 数据采集：记录剥离过程中力值曲线（通常有峰值和均值），取稳定剥离段的平均力值作为结果，单位常用g/25mm或N/25mm。

  • 影响因素：离型剂种类（硅油、非硅）、涂布量、固化程度、基材表面能、胶粘剂类型、环境温湿度。

1.2 动态（高速）离型力

• 定义：在高速剥离条件下测得的离型力。模拟高速自动贴标、模切、排废等实际生产工艺。

• 技术要点：

  • 测试意义：高速下离型力通常低于静态值，但若离型层与胶粘剂的粘弹响应不匹配，可能导致剥离不稳定、胶面损伤或排废困难。

  • 测试方法：仪器与方法同静态测试，但剥离速度大幅提高，常见速度为30 m/min、50 m/min甚至更高。

  • 数据分析：重点关注力值曲线的平滑度。波动过大（>±15%）表明离型一致性差，存在高速加工风险。

1.3 其他衍生项目

• 残余粘着力测试：测试胶带从离型材料剥离后，其粘着力相对于原始粘着力的保持率。评估离型材料是否对胶粘剂造成污染或破坏。

• 离型力随时间/环境变化测试：评估离型材料在高温高湿、热老化或长期储存后的离型力稳定性。

2. 各行业检测范围的具体要求

不同行业因终端应用和加工工艺差异，对离型力的要求范围截然不同。

• 标签行业：

  • 通用型标签：离型力范围较宽，通常为5-50 g/25mm。要求离型力均匀稳定，确保自动贴标时标签顺利飞标、无底纸断裂。

  • 超轻离型（低离型力）：用于高速自动贴标的小型电子标签、医用标签等，离型力可低至2-10 g/25mm。

  • 重离型（高离型力）：用于较大面积或较重标签（如电池标签），防止在底纸上滑移，离型力可达100-300 g/25mm。

  • 模切加工要求：离型力需与排废速度匹配，高速模切要求离型力低且稳定，防止纸毛、破裂。

• 胶带行业（保护膜、双面胶带）：

  • 保护膜：离型力要求精准，通常分为轻离型（3-15 g/25mm）、中离型（10-30 g/25mm）、重离型（>30 g/25mm）。需与被保护表面（如金属、塑料、涂层）的粘附力匹配，确保易撕贴且无残胶。

  • 双面胶带离型纸：通常双面涂有不同离型力的离型层（轻重离型）。轻离型面离型力约为5-20 g/25mm，便于加工中剥离；重离型面离型力可能为20-100 g/25mm，起到保护和防卷曲作用。

• 复合材料及电子材料行业：

  • 高频高速覆铜板（FCCL）、柔性电路板（FPC）：所用离型膜要求极洁净、无硅转移、离型力极低且均匀（可低至1-5 g/25mm），防止在剥离过程中对精密铜箔或电路产生应力损伤。

  • 光学膜（偏光片、增亮膜）：要求超低且稳定的离型力（<10 g/25mm），同时必须通过严格的洁净度与低析出测试，防止污染光学表面。

• 卫生用品行业（尿不湿、卫生巾）：

  • 要求中等离型力（约20-80 g/25mm），确保底膜在高速生产线上稳定承载胶层，在使用时又能被消费者轻松撕开。

3. 检测仪器的原理和应用

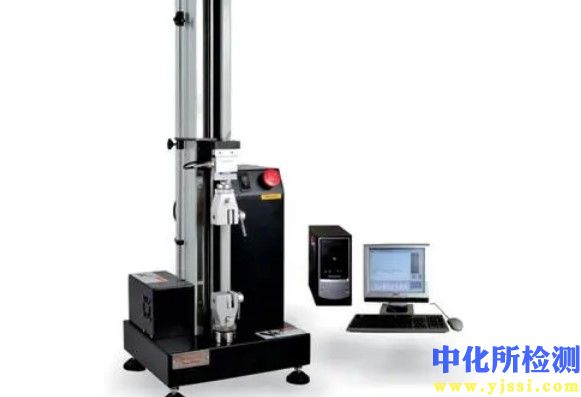

离型力测试的核心仪器是电子拉力试验机（或专用的剥离力测试仪）。

• 核心原理：仪器通过精密伺服电机驱动横梁运动，对试样施加拉伸或剥离力。连接在横梁上的力值传感器（通常为应变片式或电容式）实时检测力值变化，位移编码器同步记录位移。数据采集系统将信号处理后，得到力-位移（或力-时间）曲线。

• 仪器关键组件与要求：

  • 力值传感器：量程通常为0-50N或0-200N，精度需达±0.5% FS或更高。

  • 夹具系统：上夹具为平口夹具，用于夹持胶带自由端；下夹具为平面平台或辊筒，用于固定离型材料试样。夹具需保证剥离角度精确（如180°剥离辊筒）。

  • 控制与软件：能精确控制剥离速度（如0.1-1000 mm/min范围内可调），软件自动计算峰值、均值、最小值及波动系数。

• 测试夹具与应用：

  • 180°剥离夹具：最常用。试样离型面朝上固定于平台，胶带自由端反折180°夹于上夹具，剥离时上夹具向上运动。

  • 90°剥离夹具：用于模拟特定贴装工艺。

  • 温控箱（选配）：集成于试验机，可在非环境温度下（如-40°C至200°C）进行测试，评估材料在不同工况下的性能。

• 测试流程：

  1. 试样制备：将离型材料与标准测试胶带按规定条件贴合、熟化。

  2. 试样裁切：裁切成标准宽度（通常为25mm或1英寸）。

  3. 装夹：将试样正确安装于夹具，确保剥离角度准确、对中。

  4. 设置参数：输入剥离速度、测试长度等。

  5. 开始测试：仪器自动完成剥离过程并记录数据。

  6. 结果分析：从稳定剥离段（通常去除首尾各25mm）计算平均离型力，并评估曲线波动。

离型力测试是连接材料研发、质量控制和终端应用的关键桥梁。精确可靠的测试数据，对于离型材料供应商优化配方与工艺，以及下游用户筛选材料、设定工艺参数、预防质量风险具有不可替代的指导意义。
