耐寒曲折试验详细技术内容

1. 检测项目分类及技术要点

耐寒曲折试验是评估材料、部件或成品在低温环境下承受反复弯曲、折叠或弯折作用后，其物理机械性能（如外观、结构完整性、电气性能）保持能力的标准化测试。主要分为以下类别：

• 1.1 材料基础耐寒性测试

  • 技术要点：测试片状、薄膜或线状试样。将试样在指定低温（如-10℃、-25℃、-40℃、-55℃、-70℃等）下暴露规定时间（通常≥2小时）以达到热平衡。随后在低温箱内或迅速转移至低温弯折装置上，以固定角度（如90°、180°）、固定速度（如0.5次/秒）和规定次数（如500次、1000次、5000次）进行反复弯折。核心观测指标为：表面是否出现龟裂、裂纹、粉化、剥离或断裂。试验前后需测量拉伸强度、伸长率等力学性能的变化率。

• 1.2 成品/部件动态耐久测试

  • 技术要点：模拟终端产品在实际低温使用环境中的活动部位疲劳。例如，电线电缆、软管、皮革、纺织品、聚合物涂层等制成的柔性部件。试样在低温预处理后，在低温环境中以规定行程和频率进行往复弯折或摆动。重点评估：绝缘层或护套的开裂、导体折断、密封失效、铰链或折叠机构功能丧失、涂层剥离等。试验频率、角度和低温保持时间是关键控制参数。

• 1.3 低温卷绕/折叠测试

  • 技术要点：针对薄膜、箔材及柔性复合材料（如包装材料、柔性印刷电路板FPC）。将试样在低温下缠绕在规定直径的芯轴上（如Φ1mm、Φ3mm、Φ5mm等），保持一定时间后展开，检查表面裂纹或分层。或进行“对折-压平”的反复操作，评估折痕处的耐开裂性。芯轴直径与材料厚度的比值是决定性因素。

• 1.4 电气性能耦合测试

  • 技术要点：在实施曲折试验的同时或之后，立即检测试样的电气性能。常用于电线电缆、汽车线束、柔性电路等。在低温弯折前后，测量其绝缘电阻、导体电阻、耐电压性能或信号完整性是否劣化。要求测试回路与弯折动作同步或在断冷环境中快速完成测量，以避免温度回升影响结果。

通用技术要点：所有测试必须严格控制预处理温度及时间（确保试样芯部达到试验温度）、温度波动度（通常≤±2℃）、弯折速率（匀速，避免冲击）、弯折半径/角度的精度以及试验后的恢复条件（如标准温度下放置24小时再评估）。试验结果通常以“通过/不通过”或性能衰减百分比表示。

2. 各行业检测范围的具体要求

• 2.1 电线电缆行业

  • 标准依据：GB/T 2951.14 (IEC 60811-509)、UL 1581、EN 50396等。

  • 具体要求：主要针对绝缘和护套材料。典型条件为：将一段电缆样品在-15℃±2℃（或产品标准规定的更低温度，如-25℃、-40℃）下冷却至少16小时，随后在该温度下围绕规定直径的圆棒（如电缆外径的4-8倍）弯曲180°，再反向弯曲，构成一个循环。重复次数可达数十次至上千次。试验后绝缘层不应有肉眼可见的裂纹。对于汽车低压线束，常要求-40℃下进行数千次往复弯折测试。

• 2.2 汽车工业

  • 标准依据：ISO 6722、JASO D608、SAE J1128及各主机厂标准。

  • 具体要求：范围广泛，包括车门密封条、液压制动软管、燃油管、线束保护套管、内饰用皮革/PVC人造革等。测试条件极为严苛。例如：

    • 密封条/柔性部件：-40℃下，以固定行程和频率（如30次/分钟）进行数万次往复弯折，评估是否脆裂。

    • 线束：-40℃预处理后，在线束的预期布置路径上进行动态弯折试验，模拟引擎舱盖或车门开合动作。

• 2.3 塑料与橡胶行业

  • 标准依据：GB/T 5470 (塑料低温卷绕试验)、ISO 4643 (塑料弯折试验)、GB/T 6034 (硫化橡胶低温脆性的测定)等。

  • 具体要求：测定材料的低温脆化温度和耐反复曲折能力。如塑料低温卷绕试验，将条状试样在特定低温下以均匀速度在芯轴上缠绕180°，观察开裂情况，以判断其适用温度下限。橡胶测试常与拉伸变形结合，观察低温下弯折时裂纹的产生和增长。

• 2.4 纺织与鞋服行业

  • 标准依据：ISO 20344、GB/T 20991等（安全防护鞋靴）、ASTM D2136（涂层织物低温弯曲）。

  • 具体要求：评估鞋底材料、涂层织物、合成革等在低温下的柔韧性。例如，将鞋底或材料试样在-20℃下冷却，然后快速在弯折机上以90°角反复弯折，检查是否出现裂纹或断裂，弯折次数可达数万次。

• 2.5 电子行业（柔性印刷电路板FPC）

  • 标准依据：IPC-TM-650、IEC 61249等。

  • 具体要求：测试FPC在低温下的耐弯折可靠性。常见条件：在-40℃或-55℃下，将FPC样品围绕精密夹具（弯折半径可小至0.5mm、1.0mm等）进行数千次至数十万次的动态弯折（如180°往复），试验后需通过绝缘电阻测试、耐电压测试和显微检查，确认导体线路无断裂、覆盖膜无分层。

3. 检测仪器的原理和应用

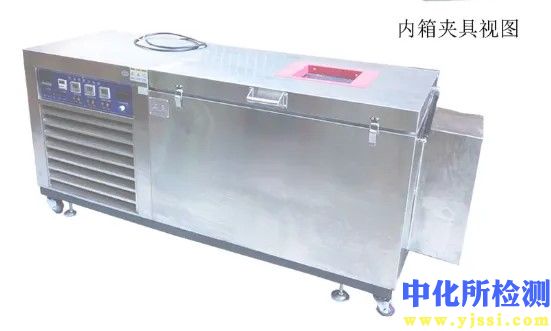

耐寒曲折试验的核心设备是低温弯折试验机，其系统构成和原理如下：

• 3.1 系统构成

  1. 低温环境箱：提供稳定的低温测试环境。采用机械压缩制冷（单级或复叠式）或液氮辅助制冷，温控范围通常为-70℃至室温，波动度≤±2℃。

  2. 动力传动与执行机构：安装在箱内或与箱体联动。包括精密伺服电机、减速器、曲柄连杆机构或凸轮机构，将旋转运动转换为夹具的往复直线或圆弧运动。可实现精确的弯折角度（0-180°可调）、行程和频率（如0-100次/分钟可调）。

  3. 试样夹具：根据标准或样品专门设计，如线缆弯折用的固定夹和活动夹、片材对折用的上下压板、卷绕试验用的芯轴组等。需确保夹持牢固且不损伤试样。

  4. 控制系统：PLC或微电脑控制器，用于设定和控制试验温度、弯折次数、弯折速度、低温保持时间等参数，具备自动计数、到达设定次数自动停机、超温报警等功能。

  5. 可选监测单元：高低温耐受的摄像头用于内部观察，或集成电性能在线测试模块。

• 3.2 工作原理
  试样安装于夹具上，随环境箱降温至预设低温并保持规定时间，使试样整体充分冷透。随后，启动动力机构，驱动活动夹具按预设角度和频率对试样进行反复弯折（如U型弯折、L型弯折、卷绕等）。试验过程中或结束后，在低温或恢复至室温后，对试样进行既定项目的检查和测试。

• 3.3 应用要点

  • 选型依据：需根据测试标准（规定弯折模式、角度、频率）、试样尺寸和预期最低温度选择合适型号。

  • 校准与维护：定期对温度传感器、角度定位装置、计数器进行校准。保持传动部件的润滑（使用低温润滑油），并定期清除箱内结霜。

  • 安全操作：设备需有良好的接地和过载保护。操作低温设备时应佩戴防冻手套。使用液氮制冷时需保证通风，防止缺氧。

该试验是验证材料及产品在低温环境下机械可靠性的关键手段，其数据的准确性直接依赖于对标准方法的严格遵守、仪器参数的精确控制以及试验条件的严格复现。
