激光粒度试验技术内容

1. 检测项目分类及技术要点

激光粒度分析的核心检测项目为颗粒体系的粒度分布，通常以体积（或质量）百分数为基准。根据分析原理，主要分为静态光散射（激光衍射法）和动态光散射（光子相关光谱法）两大类。

• 1.1 静态光散射（激光衍射法）

  • 技术原理要点：基于夫琅禾费衍射或米氏散射理论。颗粒在激光束照射下产生散射光，散射光的角度分布与颗粒粒径成反比（小颗粒大角度散射，大颗粒小角度散射）。通过多元探测器测量不同角度的散射光强，利用反演算法计算出样品的粒度分布。

  • 关键参数：粒径范围（通常为0.02μm至3500μm）、分布表征（D10， D50， D90， 跨度（(D90-D10)/D50）、比表面积、粒度分布曲线（累积分布和频率分布）。

  • 技术要点：

    1. 样品分散：确保颗粒在介质中充分、稳定地分散是获得准确结果的前提。需根据样品性质选择合适的分散剂（水或有机溶剂）及添加量，并辅以机械搅拌、超声分散等手段。干法测量需控制分散气压和进料速率。

    2. 光学模型选择：对于亚微米颗粒，必须使用基于颗粒和分散介质真实折射率（实部与虚部）的米氏理论模型。对于粒径远大于光波长的颗粒（通常>40μm），可采用夫琅禾费近似模型。

    3. 遮光率控制：遮光率（Obscuration）是衡量样品浓度的关键指标，通常湿法测量建议控制在8%-15%之间，干法测量在0.5%-6%之间，以保证单次散射为主导，避免多重散射效应。

    4. 背景与仪器校准：每次测量前需采集洁净分散介质的背景信号。定期使用经认证的国家级标准物质（如单分散或宽分布标样）对仪器进行校验，确保量值溯源性。

• 1.2 动态光散射（光子相关光谱法）

  • 技术原理要点：基于布朗运动。悬浮液中纳米至亚微米级颗粒的布朗运动导致散射光强随时间发生随机涨落，通过高灵敏度探测器（如APD或PMT）测量特定角度（通常为90°或173°背散射角）的光强随时间变化信号，通过自相关函数分析计算出颗粒的扩散系数，再依据斯托克斯-爱因斯坦方程换算成流体力学直径。

  • 关键参数：Z-平均粒径（Z-average）、多分散指数（PDI）、强度分布、体积分布、数量分布。

  • 技术要点：

    1. 样品浓度：要求极低浓度（通常<0.1% w/w），以确保散射光信号来自单次散射，避免多重散射干扰。样品需经严格过滤（如0.22μm或0.45μm滤膜）去除尘埃。

    2. 温度控制：布朗运动与介质粘度直接相关，而粘度是温度的函数。样品池必须精确控温（通常为25.0±0.1°C），测量前需充分平衡。

    3. 数据处理与模型选择：根据自相关函数的衰减特征，选择合适的算法（如累积量法、CONTIN算法、NNLS算法）反演粒度分布。PDI值用于评估体系的分散均一性（PDI<0.05近乎单分散，0.1-0.2中等分布，>0.3宽分布）。

    4. 样品适用性：主要用于分析溶解或稳定分散的纳米颗粒、蛋白质、胶束、高分子乳液等，不适用于沉降过快的样品或强吸收性样品。

2. 各行业检测范围的具体要求

• 2.1 水泥与建筑材料行业

  • 范围：水泥、粉煤灰、矿渣粉、硅灰、石膏粉、碳酸钙粉等。

  • 要求：重点关注D50（中位径）和D97（细度控制指标）。水泥通常采用湿法（无水乙醇为介质）测量，粒径范围0.1-300μm。需控制超声分散能量和时间，避免过热或破碎颗粒。比表面积（由粒度分布计算）是重要参考指标。

• 2.2 制药与药物递送行业

  • 范围：原料药（API）微粉化粉末、脂质体、微球/微囊、乳剂、混悬剂、吸入粉雾剂（DPI）等。

  • 要求：除粒度分布外，对重现性和分辨率要求极高。吸入制剂需严格检测空气动力学粒径，但激光衍射法常作为其前体颗粒的表征手段。脂质体和乳剂等多用动态光散射分析，要求报告Z-平均粒径和PDI，并评估制剂的物理稳定性。

• 2.3 涂料、油墨与颜料行业

  • 范围：钛白粉、填料（高岭土、滑石粉）、色浆、树脂乳液等。

  • 要求：强调颗粒分散状态与实际应用条件的一致性。常使用与最终产品兼容的溶剂作为分散介质。关注D90和顶部粗颗粒（如>10μm或>45μm）含量，这些颗粒直接影响涂层光泽和性能。乳胶粒子多用动态光散射分析。

• 2.4 矿产与金属粉末行业

  • 范围：石英砂、磨料、陶瓷粉体、钨粉、钴粉、3D打印用金属粉末等。

  • 要求：测量范围宽，常涵盖微米至毫米级。金属粉末多采用干法测量，需精确控制分散压力防止颗粒变形或破碎。对于形状非球形的颗粒（如片状、针状），结果报告为等效球径。D10, D50, D90是分级和工艺控制的核心参数。

• 2.5 化工与高分子行业

  • 范围：催化剂、树脂颗粒、碳黑、乳液聚合物、纳米复合材料等。

  • 要求：催化剂载体粉末关注孔结构和粒度分布的关联。乳液聚合物主要使用动态光散射，监测聚合过程的粒径变化。高浓度浆料（如CMP抛光液）可能需要专用附件（如光衰减器）进行测量。

• 2.6 环境与地质科学

  • 范围：土壤、沉积物、大气粉尘、水处理中的悬浮物等。

  • 要求：样品前处理复杂，需去除有机质、碳酸盐等。关注特定粒级占比（如粘土粒级<2μm，粉砂粒级2-50μm，砂粒级>50μm），用于土壤分类或环境评估。

3. 检测仪器的原理和应用

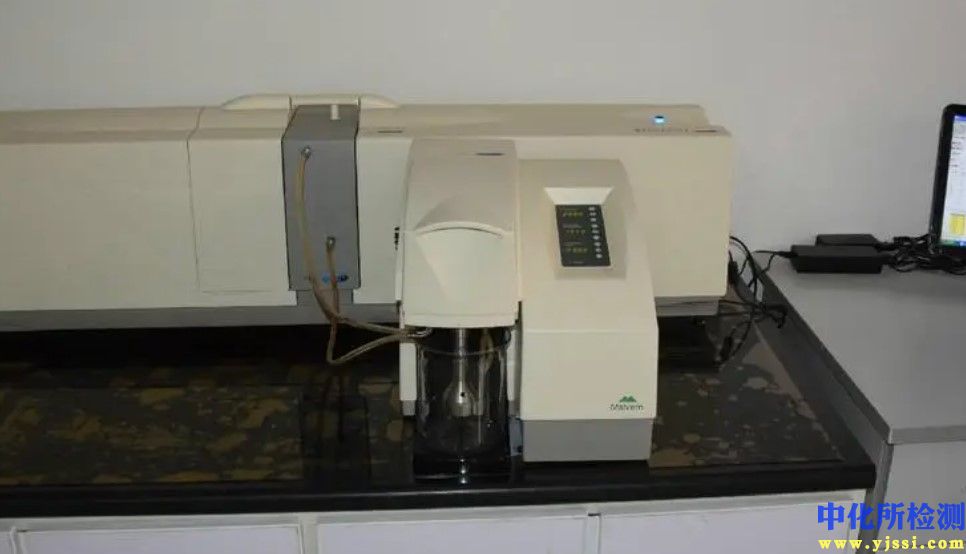

• 3.1 激光衍射仪（静态光散射）

  • 原理：仪器由激光光源（通常是He-Ne或固态激光器，λ=632.8nm）、样品分散系统（湿法池、干法分散器、喷雾器等）、傅里叶透镜组或反傅里叶光学系统、多元环形/扇形探测器阵列、数据处理系统组成。探测器阵列同步采集小角度至大角度（现代仪器可达0.02°-160°）的散射光信号，通过内置算法快速反演粒度分布。

  • 应用：适用于绝大多数粉末和悬浮液，是通用性最广的粒度分析技术。干法适用于干燥、易分散、流动性好的粉体；湿法适用于可在液体中分散的样品，分辨率通常更高。

• 3.2 动态光散射仪

  • 原理：核心组件包括单色激光光源（如固体激光器，λ=633nm）、温控样品池、高量子效率单光子探测器（APD/PMT）、数字相关器。探测器输出的光子脉冲信号送至相关器，实时计算出自相关函数，软件拟合得到扩散系数和粒径分布。

  • 应用：专用于分析亚微米及纳米尺度的颗粒（0.3nm-10μm），特别是蛋白质、聚合物胶束、脂质体、纳米药物等生化与胶体体系。常用于研究颗粒的团聚、聚集动力学和溶液稳定性。

• 3.3 图像法与激光衍射联用仪

  • 原理：在传统激光衍射光路中集成高分辨率CCD/CMOS相机。激光衍射提供整体的统计分布，数字图像系统直接捕获大量单个颗粒的形貌图像，通过图像分析软件给出基于颗粒投影面积的粒度分布及长径比、圆形度等形貌参数。

  • 应用：对于非球形颗粒（如纤维、片状晶体、不规则磨料）的分析更具优势，提供“所见即所得”的形貌信息，是对激光衍射结果的重要补充和验证。

• 3.4 喷雾激光粒度仪

  • 原理：采用特殊设计的样品池和光学系统，允许喷雾流直接穿过测量区而不干扰光路。可实时测量喷雾液滴的粒度分布（Sauter平均直径D[3,2]等）。

  • 应用：专用于表征雾化喷嘴、喷雾干燥、燃料喷射、气溶胶、吸入剂等喷雾系统的液滴尺寸。

所有仪器的测量结果均基于等效球模型。用户需根据样品特性、粒径范围、所需信息及应用领域，选择合适的技术与仪器，并严格执行标准化的样品制备和测量程序（参考ISO 13320， ISO 22412， GB/T 19077等标准），以确保数据的准确性和可比性。
