吊挂力测试详细技术内容

1. 检测项目分类及技术要点

吊挂力测试主要评估构件、连接件或材料在静态或动态拉伸载荷下的力学性能与可靠性，核心项目分类及技术要点如下：

1.1 静态吊挂力测试

• 技术要点：施加恒定或分级递增的拉伸载荷，直至试件破坏或达到预定载荷值。记录最大载荷、位移及破坏模式（如材料断裂、连接处脱落、结构塑性变形）。

• 关键参数：加载速率（通常为1-10 mm/min）、保持时间（如满载保持60秒）、环境温湿度（标准条件为23±2°C，50±10% RH）。

• 适用对象：锚栓、吊钩、粘接剂、板材连接点等。

1.2 动态疲劳吊挂力测试

• 技术要点：模拟交变载荷（如正弦波、方波），测试试件在循环载荷下的寿命。载荷幅值通常设定为静态极限载荷的30%-70%。

• 关键参数：频率（通常为1-10 Hz，避免共振）、循环次数（如10^5-10^7次）、载荷比（最小载荷与最大载荷之比，常设为0.1）。

• 适用对象：承受振动或周期性负载的结构（如车载吊挂系统、运动器械悬挂点）。

1.3 长期蠕变测试

• 技术要点：在恒定载荷（通常为极限载荷的50%-80%）下长时间监测位移变化，评估材料或连接的蠕变性能。

• 关键参数：载荷水平、测试时长（通常为1000小时以上）、变形测量精度（需达±0.01 mm）。

• 适用对象：聚合物复合材料、粘接剂、软质吊挂材料。

技术要点通用要求：

• 试件安装：确保加载方向与受力方向一致，消除偏载。

• 数据采集：需同步记录载荷（精度±1% FS）、位移（精度±0.5% FS）及时间。

• 失效判定：依据标准（如ASTM E488、GB 50367）定义失效，包括载荷骤降≥80%、可见裂纹或位移超限。

2. 各行业检测范围的具体要求

2.1 建筑工程

• 幕墙与外墙挂板：依据《JGJ 133-2013金属与石材幕墙工程技术规范》，锚栓吊挂力需≥设计载荷的2.5倍，且单个锚栓极限拉力≥15 kN。测试需模拟实际安装条件（如基材为混凝土C30或钢结构）。

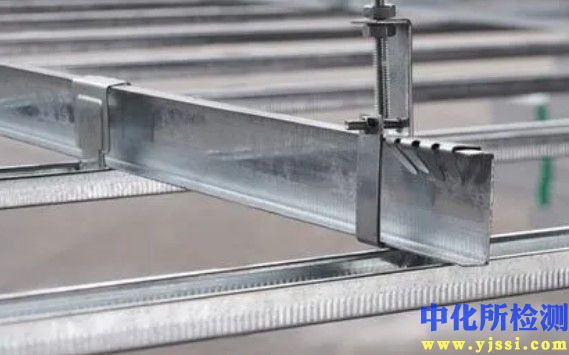

• 吊顶系统：依据《GB 50210-2018建筑装饰装修工程质量验收标准》，龙骨吊挂点需承受≥1.5 kN静载并保持10分钟无脱落，动态测试需通过10^5次循环（载荷0.1-0.3 kN）。

• 管道与设备支架：依据《ASME B31.1动力管道规范》，支架需承受设计载荷的1.5倍且位移≤2 mm。

2.2 汽车工业

• 内饰件吊挂（如顶棚扶手、显示器支架）：依据《SAE J1344汽车内饰件性能测试》，静态测试载荷为使用载荷的3倍（通常≥500 N），动态疲劳测试需通过5×10^4次循环（载荷50-200 N，频率2 Hz）。

• 安全带锚点：依据《FMVSS 210美国联邦安全标准》，需承受11 kN载荷且位移≤125 mm。

2.3 航空航天

• 舱内设备吊挂：依据《RTCA DO-160G机载设备环境试验标准》，需通过加速度谱模拟（如3-15 Hz扫频振动），同时静态安全系数≥1.5倍极限载荷。

• 复合材料连接件：需测试高温（70°C）与低温（-55°C）环境下性能，载荷保持率需≥85%。

2.4 家居与消费品

• 家具壁挂（如橱柜、电视架）：依据《ASTM F2057壁挂式储物家具安全标准》，测试载荷需为标称承载量的4倍（如标称50 kg需测试200 kg），保持1小时无失效。

• 灯具吊挂：依据《IEC 60598-1灯具通用安全标准》，吊链或吊杆需承受4倍灯具重量（最低≥100 N），持续1小时。

2.5 电力与通信

• 线缆桥架与绝缘子吊挂：依据《GB 50217电力工程电缆设计标准》，支架需承受短路电动力载荷（通常≥2 kN/m），户外设备需附加风载模拟（如风速30 m/s对应载荷0.6 kN/m²）。

3. 检测仪器的原理和应用

3.1 万能材料试验机（静态测试）

• 原理：采用伺服液压或电动丝杠驱动，通过力传感器（应变片式或压电式）和位移编码器同步测量载荷与变形。闭环控制系统实现恒速加载或恒载保持。

• 应用：执行静态吊挂力测试，输出载荷-位移曲线，计算刚度、极限载荷和能量吸收值。高精度型号（载荷分辨率0.01 N）适用于微小连接件测试。

3.2 疲劳试验机（动态测试）

• 原理：基于电磁或液压伺服系统，通过函数发生器控制波形（正弦、三角、随机），实时监测相位差以评估材料阻尼特性。

• 应用：进行动态吊挂力测试，记录S-N曲线（应力-寿命曲线），判定疲劳极限。部分机型可结合环境箱进行温湿耦合测试。

3.3 数字图像相关（DIC）系统

• 原理：通过高速相机追踪试件表面散斑图案，利用数字图像算法全场测量三维位移与应变（精度可达0.01像素）。

• 应用：辅助吊挂力测试，可视化应力集中区域（如孔洞周围应变分布），量化非均匀变形。

3.4 专用吊挂力测试仪

• 原理：集成化设计，包含机械夹具、便携式液压泵和数显仪表。采用杠杆原理或液压倍增器放大载荷（常见量程1-50 kN）。

• 应用：适用于现场检测（如建筑工程锚栓拉拔测试），可直接显示峰值载荷并存储数据。

仪器校准与精度要求：

• 载荷传感器需依据《JJG 391-2016力传感器检定规程》进行年度校准，精度等级不低于0.5级。

• 位移测量系统需用标准量块校准，线性误差≤±0.2%。

• 动态测试仪器需验证频率响应（通常要求±2%以内至100 Hz）。

备注：所有测试需依据试件特性选择相应标准（如ISO、ASTM、GB），并记录环境参数。测试报告需包含载荷-位移数据、失效模式图像及与标准符合性。
