力-位移特性测试技术内容

力-位移特性测试是材料力学、产品结构性能及连接件质量评价的核心手段，通过同步、精确地记录试样在受力过程中载荷（力）与变形（位移）的连续变化关系，绘制出力-位移曲线，从而揭示材料的弹性、塑性、强度、韧性、刚度以及结构的失效模式等关键性能参数。

1. 检测项目分类及技术要点

力-位移测试主要根据加载方式和测试目的进行分类，各类测试的技术要点如下：

1.1 准静态测试

• 项目：拉伸、压缩、弯曲、剪切测试。

• 技术要点：

  • 速率控制：采用恒定的横梁位移速率或应变速率。通常金属材料测试速率在0.5~5 mm/min范围内，以排除惯性效应，确保准静态条件。

  • 对中与夹持：确保试样轴线与加载轴线重合，避免偏心载荷引入附加弯矩。需根据试样类型（如板材、棒材、薄膜）选用专用夹具（如楔形夹具、液压平推夹具），并施加适当的初始夹紧力。

  • 引伸计应用：为获得精确的弹性模量、屈服强度及真实应变，必须使用高精度接触式或非接触式引伸计直接测量试样标距内的变形，而非仅依赖横梁位移。

  • 数据采集：采样频率需足够高，以确保能准确捕获屈服点等特征点，通常不低于50 Hz。

1.2 循环与疲劳测试

• 项目：低周疲劳、高周疲劳、载荷控制/位移控制循环测试。

• 技术要点：

  • 波形与参数：精确控制载荷或位移的波形（正弦波、三角波、方波）、频率、平均载荷/位移和幅值。高周疲劳频率可达100 Hz以上，而研究塑性变形的低周疲劳通常低于5 Hz。

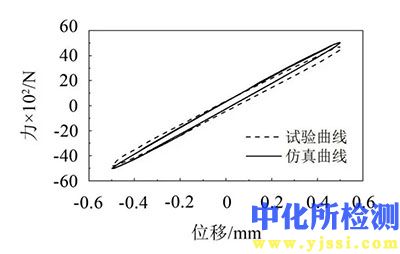

  • 迟滞回线分析：通过循环力-位移曲线（迟滞回线）计算能量耗散、刚度退化、塑性应变累积，用于评估材料循环硬化/软化行为。

  • 裂纹萌生与扩展监测：常需配合使用动态应变计或裂纹开口位移（COD）引伸计。

1.3 结构部件与连接件测试

• 项目：剥离（180°、90°、T型）、搭接剪切、铆接/螺栓连接剪切、铰链力矩、按键手感、插拔力测试。

• 技术要点：

  • 工装设计：测试工装必须模拟实际工况的约束和受力状态，确保载荷传递路径真实。例如，剥离测试需使用可自由转动的滚筒夹具以减少弯曲效应。

  • 多轴传感器：对于承受复杂载荷的部件，可能需要使用多分量力传感器同步测量Fx, Fy, Fz方向力及力矩。

  • 失效判定：力值首次出现明显下降（如峰值力下降5%或10%）常被定义为失效点，用于评价连接强度。

1.4 微观与纳米力学测试

• 项目：纳米压痕、微柱压缩、微观拉伸。

• 技术要点：

  • 位移与力分辨率：位移分辨率需达亚纳米级（<0.1 nm），力分辨率需达微牛（μN）甚至纳牛（nN）级。

  • 面积函数校准：纳米压痕中，需使用标准样品（如熔融石英）对Berkovich或球形压头的面积函数进行精确校准，以从载荷-深度曲线计算硬度和弹性模量。

  • 基底效应规避：测试薄膜或表层性能时，压入深度通常不超过膜厚的10%，以避免基底材料影响。

2. 各行业检测范围的具体要求

2.1 金属材料与制造业

• 要求：严格遵循国际（ISO 6892-1, ASTM E8/E8M）或国家标准（GB/T 228.1）进行拉伸测试。重点获取下屈服强度（ReL）、规定塑性延伸强度（Rp0.2）、抗拉强度（Rm）、断后伸长率（A）和断面收缩率（Z）。对高强度紧固件，需依据ISO 898-1或GB/T 3098.1测试保证载荷下的伸长量及脱碳层影响。

2.2 高分子与复合材料

• 要求：除常规拉伸、压缩、弯曲（ISO 178, ASTM D790）外，特别关注剥离测试（如ISO 8510-2 胶粘剂180°剥离）和层间剪切强度（ILSS，如ISO 14130）。测试速率对结果影响显著，必须严格规定。复合材料需注意纤维方向和铺层顺序。

2.3 汽车工业

• 要求：涵盖从材料（钢板、铝材、塑料）到零部件（安全带、线束接插件、制动踏板、焊接点）的全链条测试。焊接点（点焊、激光焊）常进行十字拉伸或凿截式剪切测试，以获取最大载荷和能量吸收值（力-位移曲线下面积）。碰撞安全相关部件需进行高应变速率测试。

2.4 电子与消费电子行业

• 要求：

  • 连接器：依据EIA-364-13等标准进行插拔力循环测试，要求力传感器分辨率高，重复定位精度优于±0.01 mm，以评估插拔力的一致性和耐久性。

  • 按键/开关：进行手感曲线测试，精确测量触发力、行程、点击感（力值突变）、回弹力，位移分辨率需达0.001 mm。

  • 微型部件：如FPC（柔性电路板）弯折测试、BGA（球栅阵列）焊球剪切测试，需使用微小力值传感器（量程通常<50 N）和高倍率视觉对位系统。

2.5 生物医用材料

• 要求：对骨植入物（如椎间融合器、接骨板）、心血管支架等进行压缩-位移、三点弯曲-位移或径向支撑力-位移测试。测试通常在37±1°C的模拟体液环境中进行，速率较低，以模拟生理条件。要求仪器具有良好的生物兼容性防护和抗腐蚀能力。

3. 检测仪器的原理和应用

3.1 核心仪器：万能材料试验机

• 原理：基于闭环伺服控制原理。系统由加载框架（立柱、横梁）、伺服电机与传动机构（通常为滚珠丝杠）、力传感器、位移测量系统（光学编码器）和控制与数据采集单元组成。控制器根据设定程序（速度、力、位移）驱动电机，力传感器（应变式）和引伸计实时反馈信号，形成高精度闭环控制。

• 应用：适用于1.1至1.3中绝大多数准静态和循环测试。根据量程可分为微小型（<1 kN）、标准型（10 kN ~ 600 kN）和大型（>1000 kN）试验机。

3.2 关键传感器与附件

• 力传感器：应变片式传感器为主流，需根据预估最大力值选择量程，确保测试数据落在传感器量程的10%~90%范围内，以保证最佳精度。

• 位移测量系统：

  • 内置编码器：测量横梁位移，易受机器柔度、夹具打滑等影响，仅适用于对变形测量要求不高的测试。

  • 引伸计：接触式引伸计（刀刃式、夹持式）是测量试样标距变形的标准工具。非接触式视频引伸计或激光引伸计适用于易滑脱、高温或不宜接触的试样。

• 环境箱：提供高低温（如-70°C ~ +350°C）或湿度可控的测试环境，用于评价材料与环境相关的力-位移特性。

3.3 专用测试仪器

• 纳米压痕仪：

  • 原理：通常采用电磁驱动或电容驱动产生载荷，电容位移传感器测量压入深度。通过连续记录加载-卸载过程中的载荷（P）和压痕深度（h），利用Oliver-Pharr方法分析获得硬度和弹性模量。

  • 应用：主要用于薄膜、涂层、表面改性层、微观相及生物硬组织（如骨、牙齿）的微纳米尺度力学性能表征。

• 疲劳试验机：

  • 原理：除伺服液压式（适用于大载荷、高频率）外，电动伺服式也广泛用于中低频疲劳测试。通过闭环控制施加交变载荷或位移。

  • 应用：用于材料与结构的S-N曲线（应力-寿命曲线）测定、裂纹扩展速率测试等。

• 微小力学测试系统：

  • 原理：集成高分辨率光学显微镜或SEM，配备精密压电陶瓷驱动的纳米定位台和微牛级力传感器，可在可视化下进行微柱压缩、微梁弯曲、微拉伸等操作。

  • 应用：用于MEMS器件、微电子封装、纤维单丝、生物细胞等微观对象的力-位移行为研究。
