拟动力试验技术内容

拟动力试验是一种将数值计算与物理加载相结合的混合仿真方法，用于评估工程结构或构件在地震作用下的非线性性能。其实质是通过计算机数值积分动力方程，将计算得到的结构位移响应作为目标，通过作动器在试验体上实时施加，并同步测量反馈的恢复力，从而构成一个“计算-加载-测量”的闭环系统。

1. 检测项目分类及技术要点

拟动力试验主要分为两大类：结构整体拟动力试验和子结构拟动力试验。

1.1 结构整体拟动力试验

• 项目定义：将整个结构或一个完整的独立单元（如一榀框架、一片剪力墙）作为试验体进行试验。

• 技术要点：

  • 模型相似设计：通常采用缩尺模型，需严格遵循相似理论确定几何尺寸、材料属性、荷载等相似常数。对于重点研究弹塑性性能的试验，常忽略重力加速度相似，采用人工质量或配重模拟重力二阶效应。

  • 自由度与加载系统：根据结构受力特点简化自由度，通常集中于楼板标高处。需配置多台电液伺服作动器同步协调加载，解决各作动器间的耦合与干涉问题。

  • 边界条件模拟：准确模拟底部固接、铰接或实际基础约束条件，是保证试验结果有效性的关键。

  • 数值积分算法：常采用显式积分法（如中央差分法），因其只需当前及上一步的数据，便于实时控制。积分时间步长需兼顾计算稳定性与地震动频率成分，通常取0.005-0.02秒。

1.2 子结构拟动力试验

• 项目定义：仅将结构中预计进入非线性状态的关键部分作为物理试验体，其余部分作为计算模型在计算机中运行。

• 技术要点：

  • 子结构边界条件：精确实现物理子结构与数值子结构之间的边界力与位移协调是核心技术挑战。需高精度作动器在交界面上施加计算得到的反力或位移。

  • 时滞补偿：由于作动器系统、数据采集与传输存在固有延迟，必须采用时滞补偿算法（如多项式外推、模型预测补偿）来保证系统的稳定性与精度。

  • 实时性要求：相较于整体试验，对控制系统和数据交换的实时性要求更高，需采用实时操作系统和高速通信网络。

通用技术要点：

• 地震动输入：选择具有代表性的天然地震记录或人工合成波，并可根据设防烈度按比例调幅。

• 测量方案：除测量作动器荷载和位移外，需密集布置应变片、位移计，并采用数字图像相关法等非接触测量技术，捕捉关键部位（如塑性铰区）的局部变形、裂缝开展。

• 终止准则：通常以层间位移角达到预定限值（如框架结构1/50）、承载力下降至峰值荷载的85%或试验体发生倒塌作为试验终止标准。

2. 各行业检测范围的具体要求

2.1 建筑工程

• 范围：钢筋混凝土框架、剪力墙、框架-核心筒结构；钢结构框架、中心支撑/偏心支撑结构；新型结构体系（如装配式、隔震减震结构）及其节点。

• 具体要求：

  • 遵循《建筑抗震试验规程》（JGJ/T 101）等相关标准。

  • 重点评估构件的承载力、变形能力、耗能能力及损伤演化模式。

  • 对装配式结构，节点（如套筒灌浆连接、预应力拼接）的抗震性能是试验核心。

  • 对隔震减震结构，需将隔震支座或阻尼器作为关键子结构进行试验。

2.2 桥梁工程

• 范围：桥梁墩柱、桥墩-盖梁节点、减隔震支座、桥梁伸缩缝装置及全桥模型。

• 具体要求：

  • 遵循《公路桥梁抗震设计规范》（JTG/T 2231-01）及试验相关指南。

  • 需考虑轴压比、剪跨比、箍筋约束效应等对墩柱抗震性能的影响。

  • 试验加载常采用恒定轴力与水平反复荷载相结合的方式，模拟地震中恒载与地震力的共同作用。

  • 对于全桥模型，需模拟地震动的多点激励（行波效应）。

2.3 电力与能源设施

• 范围：核电安全壳、变压器、高压电气设备及其支架、输电塔。

• 具体要求：

  • 遵循核电领域（如ASME BPVC Section III）、电气设备（如IEEE 693）的严格抗震鉴定标准。

  • 强调功能可维持性，试验中及后需检查设备是否仍能正常操作。

  • 对高压电瓷类脆性设备，关注其加速度响应和抗弯强度。

2.4 特种结构与历史建筑

• 范围：大型储油罐、 LNG储罐、古建筑木结构、砖石塔体。

• 具体要求：

  • 储罐试验关注液-固耦合（晃动）效应及罐壁的屈曲稳定性。

  • 古建筑结构试验侧重于节点（如榫卯）的力学行为、结构耗能机制及加固措施的有效性验证，加载制度需更谨慎。

3. 检测仪器的原理和应用

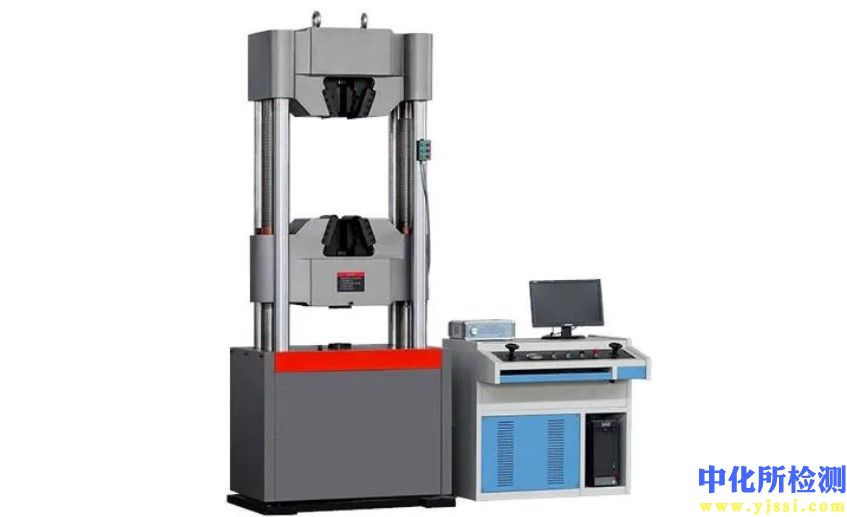

3.1 核心加载设备：电液伺服作动器系统

• 原理：基于闭环反馈控制原理。控制器接收来自计算机的目标位移指令，与作动器内置LVDT测量的实际位移进行比较，产生的误差信号经伺服放大器驱动伺服阀，调节液压油流向与流量，推动活塞运动，直至误差消除。

• 应用：提供试验所需的往复荷载与位移。需具备高负载能力（数百kN至数MN）、足够行程（±150mm至±500mm以上）和较高动态响应性能。

3.2 测量仪器

• 力传感器：串联于作动器活塞杆与试件之间，基于应变计电桥原理，精确测量施加/反馈的荷载。

• 位移传感器：

  • LVDT（线性可变差动变压器）：用于测量作动器活塞行程或较大范围的结构位移。

  • 拉线式位移计：测量两点间相对位移，如层间位移角。

  • 激光位移计/激光追踪仪：非接触式，用于测量关键点绝对位移或变形，精度高。

• 应变测量：

  • 电阻应变片：粘贴于钢筋或结构表面，测量局部应变，是识别屈服、塑性发展的重要手段。

  • 光纤光栅传感器：抗电磁干扰、耐久性好，可埋入混凝土或粘贴于表面，实现分布式应变监测。

• 非接触全场测量系统（DIC）：

  • 原理：通过双目或多目高速相机追踪试件表面散斑场的运动，利用数字图像相关算法计算全场位移和应变。

  • 应用：完整获取试件表面变形场，精确识别裂缝开展宽度、分布及塑性应变集中区域。

3.3 数据采集与控制系统

• 原理：采用实时控制器，运行积分算法和控制程序。通过高速A/D、D/A卡进行模拟信号与数字信号的转换。采用反射内存网或高速以太网实现与上位指令计算机的数据同步交换。

• 应用：是拟动力试验的“大脑”，负责数值积分求解、生成目标位移指令、接收传感器反馈、实现闭环控制与数据同步记录。其采样频率通常需高于100Hz以确保控制稳定性。

3.4 辅助系统

• 反力墙/反力架：为作动器提供强大的反力支撑，需具有极高的刚度和承载能力。

• 液压油源：提供稳定、高压、大流量的液压动力，其性能直接影响作动器的响应速度。

• 配重系统：通过吊挂重块或液压伺服加载系统，恒定施加竖向荷载以模拟结构重力。
