加固效果检测技术内容

1. 检测项目分类及技术要点

加固效果检测旨在定量评估经加固处理后材料或结构的性能提升，主要包括力学性能、耐久性、界面粘结性能及完整性检测四大类。

1.1 力学性能检测

• 技术要点：

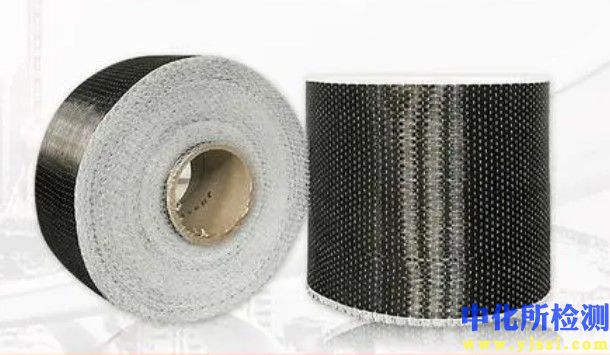

  • 强度检测：采用无损或微损方法。对于混凝土结构，常用回弹法（测定表面硬度，间接推算抗压强度）、超声回弹综合法（结合声速与回弹值，提高精度至±10%以内）及钻芯法（直接获取芯样进行抗压试验，为标准验证方法）。对于纤维增强复合材料（FRP）加固，需检测其拉伸强度与弹性模量，常通过粘贴应变片进行现场加载试验。

  • 刚度/变形检测：通过静载试验或动载试验测定结构挠度、转角及模态参数（频率、振型、阻尼比）。静载试验采用分级加载，监测荷载-位移曲线；动载试验采用环境激励或力锤激励，结合频谱分析计算固有频率变化，刚度提升通常导致频率增大。

  • 承载力验证：通过现场荷载试验（如楼板、桥梁的堆载试验）验证设计荷载下的实际性能，监测关键截面应变及裂缝发展。

1.2 耐久性检测

• 技术要点：

  • 抗渗性：对防水、防腐蚀加固，采用渗水试验（如对涂层或砂浆层进行恒定水压测试）或氯离子渗透性快速测定（RCM法或电通量法），评估介质侵入阻力。

  • 抗腐蚀性：对钢构件或钢筋，采用半电池电位法（依据ASTM C876标准，电位低于-350mV mV vs. Cu/CuSO4表明高腐蚀风险）评估钢筋活性，或采用极化电阻法测量腐蚀电流密度。

  • 耐候性与老化：对聚合物基加固材料（如环氧树脂、聚合物砂浆），通过现场取样进行实验室加速老化试验（紫外、湿热、冻融循环），检测其力学性能保留率。

1.3 界面粘结性能检测

• 技术要点：

  • 粘结强度：是评估FRP与基材、喷射混凝土与旧混凝土等界面关键指标。常用拉拔法（如对粘结的纤维布或板材使用液压拉拔仪，直至界面破坏）或剪切法（如进行斜剪试验）。现场检测常用拉脱法（如使用数显式粘结强度检测仪），精度需达±1% FS。

  • 缺陷与脱空检测：采用红外热像法（通过主动加热，观测表面温度场差异，可检测＞50mm深度的脱空）或冲击回波法（通过分析应力波在缺陷界面的反射信号识别脱空及分层，深度分辨率可达±5mm）。

1.4 完整性检测

• 技术要点：

  • 内部缺陷探测：使用超声波探测仪，通过测量纵波在材料中的传播时间与振幅衰减，识别裂缝、空洞、不密实区。对于混凝土，频率范围常为20kHz-250kHz。

  • 加固层厚度与均匀性：采用电磁波雷达（如GPR，频率常用1GHz-2.5GHz，探测深度与分辨率取决于介质特性）检测混凝土内钢筋或FRP层位置与分布；或使用超声波测厚仪（基于脉冲反射原理）直接测量涂层或砂浆层厚度。

2. 各行业检测范围的具体要求

2.1 建筑工程

• 范围：钢筋混凝土梁、板、柱的粘贴FRP、增大截面、外加预应力等加固工程。

• 要求：

  • 强度与刚度：必须进行现场抽样回弹或钻芯验证设计强度，静载试验抽检比例不少于同类构件数量的5%且不少于3件。

  • 粘结质量：FRP粘贴面积的有效粘结率须≥95%，空鼓面积单处不大于100cm²，且间距大于300mm。拉拔法现场抽检粘结强度不应低于设计值的80%。

  • 裂缝控制：加固后荷载试验中，裂缝宽度发展不得超过设计限值（通常为0.2mm-0.3mm）。

2.2 桥梁与交通工程

• 范围：桥墩、主梁、桥面板的加固，以及路基挡墙的加固。

• 要求：

  • 动静态性能：需进行静载试验（测试挠度、应变校验系数宜在0.7-0.9之间）和动载试验（测试自振频率、冲击系数），结果需满足《公路桥梁承载能力检测评定规程》（JTG/T J21）要求。

  • 耐久性：处于氯盐环境的桥梁，加固后混凝土氯离子含量（酸溶法测定）在钢筋表面深度内不应超过0.15%（占水泥质量百分比）。

  • 长期监测：重要桥梁需布设长期健康监测系统，监测应变、位移、振动及环境腐蚀参数。

2.3 水利与港口工程

• 范围：大坝、水闸、海港码头混凝土结构的防渗、抗冲磨、防腐加固。

• 要求：

  • 抗渗与抗冻：加固后结构抗渗等级应提高至少一个等级（如从W6提高到W8）。寒冷地区需进行冻融循环试验，质量损失率不大于5%，强度损失率不大于25%。

  • 冲刷与磨损：对采用高性能砂浆或混凝土加固的过流面，需现场取芯测试其28天抗压强度（常不低于50MPa）及耐磨性（如采用水下钢球法，磨损率不大于1.0kg/m²）。

  • 腐蚀防护：对钢结构及钢筋，涂层干膜厚度检测符合90-10规则（即90%测点不低于规定值，10%测点不低于规定值的90%）。

2.4 历史建筑与文物保护

• 范围：砖石结构、木结构的抗震、抗裂加固。

• 要求：

  • 微损与兼容性：检测方法以无损、微损为主（如红外热像、超声波）。加固材料的物理化学性能（如弹性模量、热膨胀系数、pH值）须与原始材料兼容，避免产生内应力或化学侵蚀。

  • 原位强度：采用贯入法、点荷载法等微损方法评估砖石、砂浆强度。

  • 结构性能：侧重于整体倾斜、沉降监测及裂缝开合度的长期观测，评估加固后的稳定性。

3. 检测仪器的原理和应用

3.1 无损检测仪器

• 超声脉冲发射/接收仪：

  • 原理：基于弹性波在介质中的传播特性。发射换能器产生高频声波脉冲（通常为20kHz-250kHz），接收换能器记录波速、振幅和频率变化。波速与材料密实度、弹性模量正相关；振幅衰减与内部缺陷、裂缝有关。

  • 应用：混凝土强度推定（需建立专用曲线）、内部缺陷（空洞、裂缝深度）检测、加固层粘结质量评估。

• 冲击回波测试仪：

  • 原理：通过短促机械冲击产生应力波，波在结构内部传播并在缺陷或边界反射，由传感器接收信号并进行时频分析（如快速傅里叶变换），识别反射峰对应的频率，从而计算缺陷深度或构件厚度。

  • 应用：精确探测混凝土板中裂缝深度、加固层脱空、灌浆饱满度以及构件厚度。

• 红外热像仪：

  • 原理：基于斯蒂芬-玻尔兹曼定律，所有物体都发射与自身温度相关的红外辐射。主动式检测时，对被测表面施加热激励（如热风、闪光），内部缺陷（如脱空）会导致热传导差异，从而在表面产生温度差异（通常为0.1℃-1℃），被热像仪捕捉并成像。

  • 应用：快速大面积筛查FRP粘贴空鼓、饰面层剥离、渗漏源定位及保温缺陷。

3.2 力学性能检测仪器

• 数显式回弹仪：

  • 原理：利用弹簧驱动重锤弹击混凝土表面，重锤的回弹高度（以回弹值表示）与混凝土表面硬度相关，通过预先建立的硬度-强度曲线（需进行碳化深度修正）推算抗压强度。

  • 应用：现场快速评估混凝土结构加固区域的表层强度均匀性及大致强度等级。

• 液压伺服加载系统（用于现场荷载试验）：

  • 原理：通过计算机控制的液压作动器对结构施加精确的力或位移，同步由高精度传感器（应变片、位移计、裂缝测宽仪）采集响应数据。

  • 应用：桥梁、大型梁板的静载试验，验证加固后的实际承载力、刚度及开裂荷载。

• 动态信号分析系统：

  • 原理：由高灵敏度加速度传感器、数据采集仪及分析软件组成。通过环境激励（风、交通）或人工激励（力锤）激发结构振动，记录响应时程信号，经频谱分析得到结构的模态参数。

  • 应用：加固前后结构整体刚度与连接状态的对比评估，用于损伤识别与性能追踪。

3.3 耐久性与微观检测仪器

• 氯离子含量快速测定仪（RCM法）：

  • 原理：在混凝土试件两端施加直流电压（通常为10V-60V），加速氯离子在电场作用下向试件内部的迁移。通过测量一定时间后氯离子侵入深度，或通过计算电量，间接评价混凝土抗氯离子渗透能力。

  • 应用：评估海洋环境或除冰盐环境中加固混凝土的长期耐久性。

• 钢筋锈蚀测定仪（半电池电位法）：

  • 原理：形成一个电化学电池，以混凝土中的钢筋为工作电极，以硫酸铜电极为参比电极。测量两者之间的电位差，电位值反映了钢筋发生电化学腐蚀的热力学可能性。

  • 应用：定性评估加固区域内及相邻区域钢筋的腐蚀风险，定位腐蚀活跃区。

• 数字显微镜/内窥镜：

  • 原理：通过微型摄像头或光纤探头伸入细小孔洞或裂缝内部，获取高分辨率图像或视频。

  • 应用：观察加固界面微观粘结状态、裂缝内部形态、注浆饱满度以及材料老化迹象（如树脂龟裂、纤维剥离）。
