摇摆曲线检测技术

摇摆曲线检测，又称ω扫描或晶片摇摆曲线测量，是一种利用高分辨率X射线衍射技术无损表征晶体材料结构完整性的关键方法。其核心是通过测量布拉格衍射峰在微小角度范围内的强度分布曲线，精确评估晶体的结晶质量、晶格应变、缺陷密度及外延层厚度等参数。

1. 检测项目分类及技术要点

1.1 结晶质量与缺陷评估

• 技术要点：测量衍射峰的半高宽。对于完美单晶，理论半高宽仅由仪器分辨率和材料本征特性决定。实测FWHM的增宽直接关联于晶体内部的缺陷，如位错、层错、晶界、微应变和成分波动。需扣除仪器宽化效应以获取本征FWHM。

• 关键参数：本征半高宽、积分宽度、峰形对称性。不对称宽化常指示应变梯度或成分梯度。

1.2 外延层结构与应变分析

• 技术要点：进行ω/2θ联动扫描。外延层与衬底若存在晶格失配，将产生正规的衍射峰。通过峰位分离可计算应变，通过峰强度振荡（厚度条纹）可精确计算外延层厚度。

• 关键参数：衬底峰与外延峰的角度分离Δω、外延峰自身的FWHM、厚度条纹周期。应变ε的计算公式为：ε = -Δω · cot θ_B，其中θ_B为布拉格角。

1.3 镶嵌结构分析

• 技术要点：在非完美单晶或多晶膜中，晶粒存在微小取向分布。通过测量某固定衍射面下进行ω扫描，其峰形宽度直接反映晶粒的取向散布角度，即镶嵌分布。

• 关键参数：镶嵌分布函数的FWHM和形状（高斯型或洛伦兹型）。

1.4 界面粗糙度与弛豫度评估

• 技术要点：分析厚度条纹的可见度和衰减情况。清晰的振荡条纹表明界面陡峭、层厚均匀；条纹快速衰减则与界面粗糙度、横向非均匀性或缺陷相关。对于部分弛豫的外延层，需结合倒易空间映射进行精确分析。

• 关键参数：厚度条纹的对比度、衰减常数。

2. 各行业检测范围的具体要求

2.1 半导体制造业

• 衬底材料：硅、锗、碳化硅、蓝宝石等单晶衬底的结晶质量评估。对于4H/6H-SiC功率器件衬底，要求(0004)面衍射峰的FWHM通常小于25弧秒。

• 外延层：SiGe、GaN、GaAs、InP等异质外延结构。例如，对于硅基GaN外延，需严格控制由于热失配和晶格失配引起的应变与位错密度，其（002）面ω扫描FWHM是关键指标，优质样品可低于300弧秒。

• 技术要求：需具备亚弧秒级的角度分辨率和极高的光束平行度，以分辨相邻极近的衍射峰。

2.2 光电子与激光器件

• 检测对象：LED、LD用氮化物、磷化物外延片，以及红外器件用锑化物、碲镉汞薄膜。

• 具体要求：高度关注多层量子阱结构的周期厚度均匀性、界面陡峭度及阱/垒层的应变状态。厚度条纹的测量与分析至关重要。

2.3 微机电系统与压电器件

• 检测对象：压电薄膜（如AlN、ScAlN、PZT）、SOI（绝缘体上硅）结构。

• 具体要求：测量薄膜的择优取向（织构）和残余应力。对于AlN薄膜，c轴取向的一致性直接影响压电性能，要求(002)面ω扫描FWHM尽可能小，高性能薄膜可达1°以下。

2.4 齐全材料与科研

• 检测对象：超导薄膜、二维材料（如石墨烯、过渡金属硫化物）、复杂氧化物异质结、超晶格。

• 具体要求：强调超高角分辨率（可达数弧秒）和二维/三维倒易空间成像能力，以解析微弱的超晶格卫星峰和复杂的应变弛豫过程。

2.5 金属与合金材料

• 检测对象：单晶高温合金叶片、定向凝固合金、高性能金属涂层。

• 具体要求：侧重于镶嵌结构的表征，评估晶粒的取向分散度，以及由加工或热处理引入的微观应变。

3. 检测仪器的原理和应用

3.1 核心原理
仪器基于布拉格衍射定律：nλ = 2d sinθ。当单色X射线以入射角ω入射到晶面间距为d的晶格平面上时，仅在满足布拉格条件的精确角度θ_B发生强衍射。在摇摆曲线测量中，探测器固定在2θ_B位置，样品在ω方向进行微小角度范围（通常±0.5°至数度）的扫描，记录衍射强度随ω角的变化曲线，即得摇摆曲线。

3.2 仪器关键构成与类型

• 高稳定性X射线源：通常采用铜靶（Cu Kα1, λ=1.54056 Å）或钼靶（Mo Kα1, λ=0.70926 Å），配合多层膜镜或晶体单色器（如四晶单色器）获得高平行度、高单色性的入射光束。

• 高精度测角仪：ω轴角度分辨率和重复性需优于0.0001°（约0.36弧秒）。

• 高灵敏度探测器：使用闪烁计数器、硅漂移探测器或像素阵列探测器。

• 主要类型：

  • 多晶衍射仪（高分辨率配置）：配备多层膜镜和双晶分析器，分辨率可达约12弧秒，适用于常规质量监控。

  • 多晶衍射仪（三轴/四晶配置）：采用双晶单色器与双晶分析器组合，分辨率可优于5弧秒，是主流的高分辨研究级设备。

  • 双晶衍射仪：传统高分辨设备，结构相对简单，分辨率极高，但调整复杂。

  • 同步辐射光源XRD：利用同步辐射的高亮度、高准直和波长可调特性，可实现亚弧秒级分辨率和超快动力学测量，用于前沿科学研究。

3.3 应用模式

• 单点ω扫描：最基本模式，获取特定衍射面的摇摆曲线，用于快速质量评估。

• ω/2θ扫描：区分角度分离较小的峰，用于应变和厚度分析。

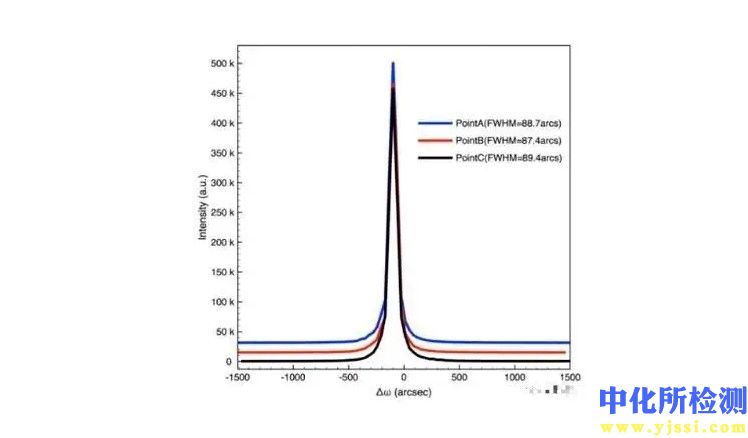

• 面扫描与线扫描：样品台在XY平面移动，获取不同位置的摇摆曲线，用于绘制结晶质量的横向分布图。

• 倒易空间映射：在ω和2θ方向进行二维扫描，将数据转换到倒易空间，直观呈现衍射强度在倒易空间节点的分布，是分析部分弛豫、镶嵌结构、缺陷关联扩散的最强大工具。

3.4 数据解读要点

• 理想完美晶体的摇摆曲线是δ函数，实际受仪器函数卷积影响为窄峰。

• 实测曲线是仪器函数、本征晶体响应函数（与缺陷相关）和任何样品曲率效应的卷积。精确分析常需进行去卷积或拟合。

• 对于多峰或复杂曲线，需采用动力学衍射理论或模拟软件（如X’Pert Epitaxy、RADS、LEED）进行全谱拟合，以定量提取各结构参数。
