调节特性测试技术内容

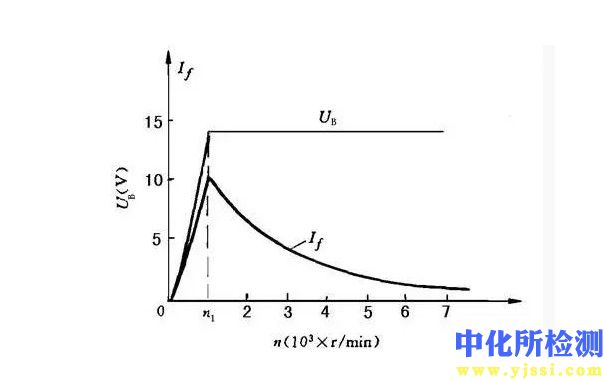

调节特性测试是评估系统、设备或元器件在输入量或工作条件变化时，其输出量或关键性能参数随之变化的响应与稳定能力的一系列测量与验证过程。其核心是检验被测对象的动态跟随性、稳定精度及抗干扰性。

1. 检测项目分类及技术要点

调节特性测试主要可分为静态特性测试与动态特性测试两大类。

1.1 静态（稳态）特性测试
旨在评估系统在稳定状态或缓慢变化条件下的性能。

• 主要项目：

  • 线性度： 表征输出量与输入量之间与理想直线的偏离程度。技术要点在于获取全量程范围内多个校准点的数据，采用最小二乘法或端点连线法计算非线性误差。

  • 重复性： 在同一方向、全范围内连续多次重复测试同一输入值时，输出值的分散程度。通常用标准偏差或极差相对于满量程的百分比表示。

  • 回差（迟滞）： 在输入量递增和递减的全行程测试中，同一输入值对应的两个输出值之间的最大差值。反映机械间隙、摩擦、磁性材料磁滞等的影响。

  • 分辨率： 引起输出量产生可观测变化的最小输入增量。对于数字系统，理论分辨率即为最低有效位（LSB）所代表的值。

  • 死区： 输入量变化未引起输出量有任何可察觉变化的区间。测试需从正反两个方向缓慢逼近测试点。

  • 精度（静态误差）： 是线性度、重复性、回差等误差的综合体现，通常表示为“±（%读数 + %量程）”。

1.2 动态特性测试
旨在评估系统对快速变化输入的响应能力。

• 主要项目：

  • 阶跃响应： 输入量发生阶跃变化时，输出量随时间的变化过程。技术要点包括测量并计算：

    • 上升时间： 输出从稳态值的10%上升到90%所需时间。

    • 超调量： 输出最大值超出稳态值的百分比。

    • 调节时间（稳定时间）： 输出进入并保持在稳态值允许误差带（如±2%）内所需的最短时间。

    • 稳态误差： 响应结束后，输出实际值与期望值之间的残余偏差。

  • 频率响应： 系统对不同频率正弦输入信号的稳态响应特性。技术要点在于使用扫频信号，测量并绘制：

    • 幅频特性： 输出/输入幅值比（增益）与频率的关系曲线。关键指标为带宽（增益下降至-3dB时的频率）。

    • 相频特性： 输出与输入之间的相位差与频率的关系曲线。关键指标为相位裕度。

  • 负载特性（针对电源、调速系统等）： 输出负载阶跃变化时，输出电压或转速的波动与恢复特性。测量电压调整率、负载调整率及瞬态响应。

2. 各行业检测范围的具体要求

2.1 汽车电子与动力系统

• 检测范围： 发动机ECU、变速箱TCU、电机控制器、线控转向/制动系统、智能悬架。

• 具体要求：

  • 环境适应性： 测试需在-40℃至+125℃温度范围、不同湿度及振动条件下进行，验证调节特性的稳定性。

  • 实时性要求高： 如电机扭矩响应时间常要求小于10ms，线控制动系统从信号发出到建立最大压力时间需在150ms以内。

  • 功能安全： 需依据ISO 26262标准，测试在单点故障下的失效调节特性。

  • 电磁兼容性： 需在电磁干扰环境下验证关键调节功能（如怠速控制、电池管理）是否正常。

2.2 工业自动化与过程控制

• 检测范围： 调节阀、变频器、伺服驱动器、PID控制器、压力/温度/流量变送器。

• 具体要求：

  • 阀门/执行器： 严格测试其行程死区、分辨率、阶跃响应时间（如全行程开关时间） 及流量特性曲线（如等百分比、线性）符合性。

  • 伺服系统： 重点关注带宽、定位精度、速度波动率。高端应用要求速度环带宽>500 Hz，定位精度达±1个编码器脉冲。

  • 变送器： 除静态精度（常要求0.075%以上）外，需测试其对压力/温度阶跃变化的阻尼时间常数。

  • 行业标准： IEC 60534（工业过程控制阀）， IEC 61800（可调速电力驱动系统）。

2.3 航空航天

• 检测范围： 飞控作动器、燃油调节系统、环境控制（温压调节）系统、发动机FADEC。

• 具体要求：

  • 极端可靠性： 测试循环次数多、条件苛刻，需验证在高温、低温、低气压、冲击振动等复合环境下的调节性能。

  • 动态性能极高： 飞控作动器要求频宽高（如直升机飞控系统要求相位滞后在10Hz时不超过90度）、超调小、无振荡。

  • 多余度设计验证： 测试主备通道切换过程中的调节特性平滑度与无扰性。

  • 标准依据： DO-160（机载设备环境条件与测试规程）， MIL-STD-810（环境工程考虑与实验室测试）。

2.4 电力电子与新能源

• 检测范围： 开关电源、UPS、光伏逆变器、风电变流器、储能变流器（PCS）。

• 具体要求：

  • 电压/频率调节： 测试电网电压或频率在规定范围内波动时（如电压±10%，频率±2Hz），输出特性的稳定性。

  • 动态响应： 光伏逆变器的MPPT跟踪效率与速度；UPS的切换时间（常小于10ms）；PCS的充放电模式切换时间与功率调节精度。

  • 电能质量： 调节过程中需监测输出谐波含量、三相不平衡度等，符合IEC 61000或相关国标。

3. 检测仪器的原理和应用

3.1 数据采集系统（DAQ）

• 原理： 通过多通道模拟/数字输入模块，同步高速采集电压、电流、温度、压力、位移等多种传感器信号。核心指标包括采样率（决定动态测试能力）、分辨率（如16位、24位ADC）和精度。

• 应用： 静态特性多点同步测量，动态特性（如阶跃响应）波形记录的基础工具。

3.2 动态信号分析仪/频谱分析仪

• 原理： 基于快速傅里叶变换（FFT）算法，将时域信号转换为频域信号进行分析。可生成幅频、相频、相干函数等曲线。部分内置扫频信号源。

• 应用： 频率响应测试的核心设备。用于测量伺服系统、振动传感器、滤波器等的带宽、共振点、相位裕度。

3.3 可编程交直流电源与电子负载

• 原理： 电源可编程模拟各种正常及异常电网工况（电压骤升/跌、频率变化、谐波注入）；电子负载可模拟阶跃、斜坡、脉冲等多种负载变化模式。

• 应用： 用于电源调节特性、负载特性测试。验证DUT在输入扰动或负载突变下的动态响应与恢复能力。

3.4 实时仿真系统（如dSPACE， NI VeriStand）

• 原理： 运行被控对象（如发动机、电网）的高保真数学模型，与真实的控制器（ECU、逆变器）构成硬件在环（HIL）测试系统。

• 应用： 在实验室安全、可重复地测试控制器在极限工况、故障模式下的调节策略与动态性能，是复杂系统（汽车、航空、电网）开发中不可或缺的验证环节。

3.5 高精度校准器

• 原理： 提供已知的高精度标准信号（压力、温度、电压、电流等），并测量被校准仪表的输出。

• 应用： 用于传感器、变送器等前端环节的静态特性（线性度、重复性、精度）校准与测试，是保证整个调节回路测试准确的基石。

总结而言，调节特性测试是一项系统工程，需根据被测对象所属行业和应用场景，明确具体的静态与动态测试项目及严苛的指标要求，并选用原理合适、精度足够的仪器设备构建测试平台，以科学、可重复的方法获取客观的性能数据，为产品研发、质量控制与验收提供核心技术依据。
